Illustrazione riferita al motore 780.701 |
1 | Scambiatore di calore |
S20.00-A000-81
S20.00-A001-78

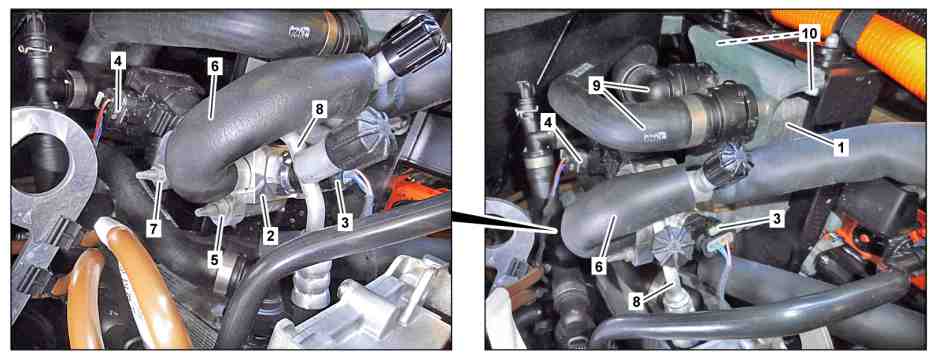

Illustrazione riferita al motore 780.701 |
1 | Scambiatore di calore | 5 | Dado | 8 | Tubazione del fluido refrigerante | ||
2 | Valvola di espansione | 6 | Tubazione del fluido refrigerante | 9 | Tubazioni flessibili del liquido di raffreddamento | ||
3 | Connettore a spina elettrico | 7 | Dado | 10 | Viti | ||
4 | Connettore a spina elettrico |
Illustrazione riferita allo scambiatore di calore (1) smontato |
1 | Scambiatore di calore |
2 | Valvola di espansione |
S20.00-A002-71
Pericolo | Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC) | Non toccare componenti e cavi sotto tensione danneggiati o difettosi e connettori elettrici e cavi non isolati. | |
Pericolo | Pericolo di incendio dovuto all'accensione del refrigerante R1234yf in prossimità di componenti molto caldi. Pericolo di intossicazione dovuto all'aspirazione di vapori surriscaldati del refrigerante. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R1234yf fuoriuscito e durante lo svolgimento di attività su componenti sotto pressione. Pericolo di esplosione in seguito alla formazione di miscele aria/refrigerante infiammabili | Non effettuare lavori di saldatura sul climatizzatore chiuso e nella relativa zona circostante. È vietato fumare ed usare fiamme libere. Indossare occhiali e guanti protettivi e lavorare solo in ambienti ben ventilati. Effettuare i lavori di riparazione sul circuito del climatizzatore solo dopo aver svuotato l'impianto. | |
Avviso | Pericolo di intossicazione dovuto all'inalazione di vapori surriscaldati di refrigerante di un climatizzatore riempito con R134a. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R134a fluido e durante lo svolgimento di attività su componenti sotto pressione | Non effettuare lavori di saldatura sul climatizzatore chiuso e nella zona circostante. È vietato fumare ed usare fiamme libere. Indossare occhiali e guanti protettivi e lavorare solo in ambienti ben ventilati. Effettuare i lavori di riparazione sul circuito del climatizzatore solo dopo aver svuotato l'impianto.Motore 780.701 nel tipo 447 | |
Avviso | Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento | Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande. | |
Avvertenza tecnica | Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas nonché relative all'equipaggiamento di protezione personale | ||
Avvertenza tecnica | Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica | ||
Avvertenza tecnica | Comportamento in caso di danno o di perdite del climatizzatore | ||
Avvertenza tecnica | Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore | ||
Avvertenze relative alla manipolazione del fluido refrigerante R1234yf | |||
Avvertenze per l'impiego del fluido refrigerante R134a | Motore 780.701 nel tipo 447 | ||
| Smontare, montare | ||
1 | Svuotare il circuito del fluido refrigerante. |
| |
2 | Scaricare il liquido di raffreddamento dell'impianto di raffreddamento della batteria ad alto voltaggio. |
| |
Motore 780.702 nel tipo 447 | |||
3 | Disinserire l'accensione e conservare la chiave trasmittente al di fuori della portata del trasmettitore (almeno 2 m). | ||
4 | Staccare i connettori a spina elettrici (3, 4). | ||
5 | Rimuovere il dado (5) della tubazione del fluido refrigerante (6). | Dado tubazione del fluido refrigerante sulla valvola di espansione batteria ad alto voltaggio | |
6 | Smontare la tubazione del fluido refrigerante (6) dalla valvola di espansione (2). | ||
| Oli per compressore (specifica 362.1) | ||
Chiudere i fori. | |||
Montaggio: Sostituire l'anello di tenuta e stendervi dell'olio per il compressore del fluido refrigerante. | |||
Set di tappi | |||
7 | Rimuovere il dado (7) della tubazione del fluido refrigerante (8). | Dado tubazione del fluido refrigerante sulla valvola di espansione batteria ad alto voltaggio | |
8 | Smontare la tubazione del fluido refrigerante (8) dalla valvola di espansione (2). | ||
| Oli per compressore (specifica 362.1) | ||
Chiudere i fori. | |||
Montaggio: Sostituire l'anello di tenuta e stendervi dell'olio per il compressore del fluido refrigerante. | |||
Set di tappi | |||
9 | Scollegare le tubazioni flessibili del liquido di raffreddamento (9) dallo scambiatore di calore (1). | ||
Raccogliere il liquido di raffreddamento in fuoriuscita con un recipiente adeguato. | |||
Set di calotte di protezione | |||
10 | Svitare le viti (10). | Vite scambiatore di calore dell'impianto di raffreddamento della batteria ad alto voltaggio sul supporto | |
11 | Smontare lo scambiatore di calore (1) con valvola di espansione montata (2) e il sensore di pressione e temperatura. | Lo scambiatore di calore (1) viene fornito come ricambio con la valvola di espansione (2) e il sensore di pressione e temperatura. | |
12 | Montaggio in successione inversa. |
001 589 01 91 00
Set di calotte di protezione
129 589 00 91 00
Set di tappi
Documenti citati
- ah0000z030001a Avvertenze generali relative al trattamento di veicoli con rete di bordo ad alto voltaggio e/o batteria agli ioni di litio e/o sistema di trazione a gas nonché relative all'equipaggiamento di protezione personale
- ah5400p000101a Avvertenza per evitare danni ai componenti elettronici dovuti a scarica elettrostatica
- ah8330n000301a Avvertenze per l'impiego del fluido refrigerante R134a
- ah8330n000401a Comportamento in caso di danno o di perdite del climatizzatore
- ah8330n000501a Durante i lavori di riparazione, proteggere dall'umidità il circuito e i componenti del climatizzatore
- ah8330p000302a Avvertenze relative alla manipolazione del fluido refrigerante R1234yf
- ar0850s0021f Scaricare, rifornire il liquido di raffreddamento per l'impianto di raffreddamento della batteria ad alto voltaggio
- ar0850s0022g Scaricare, introdurre il liquido di raffreddamento circuito secondario
- ar0850s8001f Svuotare, evacuare, riempire il circuito del fluido refrigerante dell'impianto di raffreddamento e controllarne il funzionamento
- ar2020p744101rq Aprire, chiudere il giunto tubazione del liquido di raffreddamento
- as0000z003501a Pericolo di morte durante lavori su componenti e sistemi con U >= 30 V di tensione alternata (CA) o U >= 60 V di tensione continua (CC)
- as2000z000101a Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento
- as8300z000601a Pericolo di intossicazione dovuto all'inalazione di vapori surriscaldati di refrigerante di un climatizzatore riempito con R134a. Pericolo di lesioni in caso di contatto della pelle o degli occhi con refrigerante R134a fluido e
- as8300z000701a Pericolo di incendio dovuto all'accensione del refrigerante R1234yf in prossimità di componenti molto caldi. Pericolo di intossicazione dovuto all'aspirazione di vapori surriscaldati del refrigerante. Pericolo di lesioni in
- bb0040p036201a Oli per compressore (specifica 362.1)
