Alberi a camme - smontaggio e montaggio · ar0520g6992md · Mercedes-Benz WIS

AR05.20-G-6992MD

Alberi a camme - smontaggio e montaggio

16.01.2019

Motore	933.9, 935.9 nel tipo 800.010
Motore	935.9 nel tipo 800.011/012

G05.20-3123-08

Illustrazione riferita al motore 933.9

1	Albero a camme di aspirazione	6	Ruota dentata
2	Albero a camme di scarico	7	Sagoma
3	Telaio del bilanciere	8	Pistone di comando

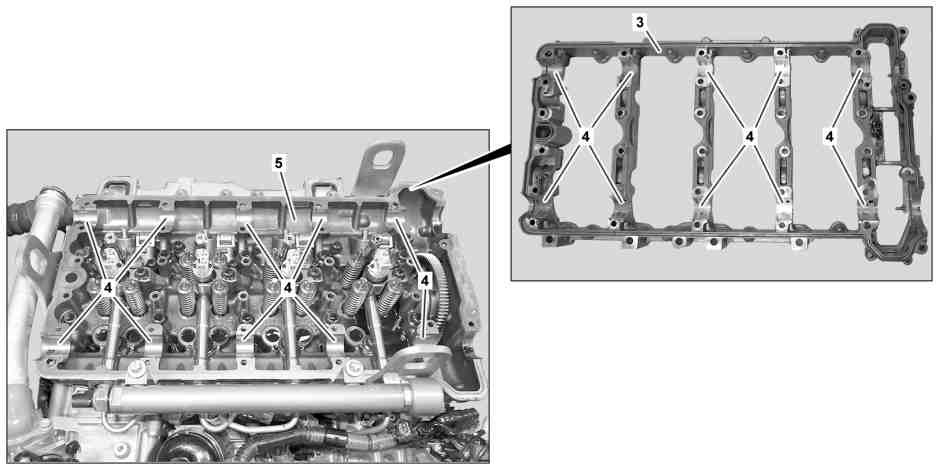

W05.20-1056-09

Illustrazione riferita al motore 933.9

Telaio del bilanciere

Semicuscinetti alberi a camme

Testata cilindri

 Pericolo	Pericolo di esplosione a causa della fuoriuscita di gas infiammabili o surriscaldamento dei serbatoi del gas. Pericolo di lesioni dovuto a ustioni alla pelle e agli occhi. Pericolo di congelamento di parti del corpo in caso di fuoriuscita di gas ed in caso di contatto con i componenti adiacenti alle valvole in fase di svuotamento dei serbatoi del gas. Pericolo di intossicazione o di soffocamento a causa dell'inalazione di gas.	Eliminare le fonti di accensione. Indossare indumenti protettivi, guanti di sicurezza, occhiali protettivi. Provvedere ad una sufficiente ventilazione. Se si devono eseguire lavori sul veicolo con una temperatura ambiente superiore ai 60 °C si devono smontare tutti i serbatoi del gas presenti.	AS00.00-Z-0018-01A
 Avviso	Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso	Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.	AS00.00-Z-0005-01A
Avvertenza tecnica	Avvertenze per evitare danni causati da impurità o corpi estranei		AH00.00-N-5000-01H
	Avvertenze sulle disposizioni per la sicurezza negli interventi sui veicoli con motori a metano	Typ 800.011	AH00.10-N-1000-04A
	Smontare
1	Smontare il serbatoio di risonanza compressore.	Motore 933.9	AR13.10-G-5840MD
		Motore 935.9	AR13.10-G-5840MDA
2	Smontare il coperchio della testata.	Tipo 800.010//012	AR01.20-G-5014MD
		Tipo 800.011	AR01.20-G-5014MG
3	Montare il dispositivo di rotazione per il motore.		AR03.30-G-1600-03M
		 Vite dispositivo di rotazione sul carter del volano	*BA01.60-N-1002-01Q
		 Dispositivo di rotazione	*904589046300
4	Portare il motore sul punto morto superiore del cilindro 1 e arrestarlo.	Tipo 800.010/012	AR05.10-G-7620-03M
		Tipo 800.011	AR05.10-G-7620-03MD
		 La regolazione o l'arresto non deve essere modificato durante lo smontaggio e il montaggio dell'albero a camme di aspirazione (1) o dell'albero a camme di scarico (2). Event. ripetere le fasi di lavoro.
		 Dispositivo di rotazione	*904589046300
		 Sagoma	*936589002300
		 Mandrino	*936589001500
5	Smontare a scatola dei bilancieri (3).		AR05.00-G-5551MD
6	Smontare l'albero a camme di aspirazione (1) o di scarico (2).	 Durante lo smontaggio dell'albero a camme di scarico (2) assicurarsi che il pistone di comando (8) non venga danneggiato. In caso contrario l'albero a camme di scarico (2) deve essere sostituito.
	Controllare
7	Controllare l'usura e la presenza di danneggiamenti dei semicuscinetti alberi a camme (4) sulla testata (5) e nella scatola dei bilancieri (3).	Se sono presenti tracce di usura, solchi o graffi,
		
		sostituire i semicuscinetti degli alberi a camme (4).
8	Verificare l'eventuale presenza di tracce di usura e danni all'albero a camme di aspirazione (1) o all'albero a camme di scarico (2).	Se sono presenti tracce di usura, solchi o graffi,
		
		sostituire l'albero a camme di aspirazione (1) o l'albero a camme di scarico (2).
	Montare
9	Montare i semicuscinetti alberi a camme (4) sulla testata (5).	Solo se i semicuscinetti alberi a camme (4) vengono sostituiti.
		 Prestare attenzione alla differente larghezza dei cuscinetti e alla disposizione dei fori per l'olio durante il montaggio dei semicuscinetti alberi a camme (4).
10	Montare l'albero a camme di aspirazione (1) o di scarico (2).	 Durante il montaggio dell'albero a camme di scarico (2) assicurarsi che il pistone di comando (8) non venga danneggiato. In caso contrario l'albero a camme di scarico (2) deve essere sostituito.
		 I fori sulla ruota dentata (6) dell'albero a camme di aspirazione (1) e dell'albero a camme di scarico (2) devono coincidere con i perni presenti sulla  sagoma (7). Applicare olio motore sull'albero a camme di aspirazione (1) o sull'albero a camme di scarico (2) e sui semicuscinetti degli alberi a camme (4).
		 Sagoma	*936589002300
11	Montare i semicuscinetti alberi a camme (4) sul telaio del bilanciere (3).	Solo se i semicuscinetti alberi a camme (4) vengono sostituiti.
		 Prestare attenzione alla differente larghezza dei cuscinetti e alla disposizione dei fori per l'olio durante il montaggio dei semicuscinetti alberi a camme (4).
12	Montare il telaio del bilanciere (3).		AR05.00-G-5551MD
13	Controllare il gioco valvole, eventualmente regolare.
			AP05.30-G-0560M
14	Smontare il dispositivo di rotazione per il motore.		AR03.30-G-1600-03M
		 Vite coperchio di chiusura foro di ispezione PMS sul carter del volano	*BA01.60-N-1001-01Q
		 Dispositivo di rotazione	*904589046300
15	Estrarre il mandrino di bloccaggio del volano e montare il sensore di posizione albero motore con un nuovo anello di tenuta.	 Vite sensore di posizione albero motore sul carter del volano	*BA07.04-N-1001-01L
		 Mandrino	*936589001500
16	Smontare la sagoma (7).	 Sagoma	*936589002300
17	Montare il coperchio testata.	Tipo 800.010/012	AR01.20-G-5014MD
		Tipo 800.011	AR01.20-G-5014MG
18	Montare il serbatoio di risonanza compressore.	Motore 933.9	AR13.10-G-5840MD
		Motore 935.9	AR13.10-G-5840MDA
19	Eseguire la prova di funzionamento del motore.	 Far girare il motore a regime incrementato. Vedi informazioni dell'allestitore.
20	Controllare la tenuta in corrispondenza del coperchio testata e del telaio del bilanciere (3).	 Controllo visivo.

 Scatola della distribuzione, carter del volano

Numero	Denominazione		Motore 933.9	Motore 935.9
BA01.60-N-1001-01Q	Vite coperchio di chiusura foro di ispezione PMS sul carter del volano	Nm	30	30

 Scatola della distribuzione, carter del volano

Numero	Denominazione		Motore 933.9	Motore 935.9
BA01.60-N-1002-01Q	Vite dispositivo di rotazione sul carter del volano	Nm	30	30

 Sensori

Numero	Denominazione		Motore 933.9	Motore 935.9
BA07.04-N-1001-01L	Vite sensore di posizione albero motore sul carter del volano	Nm	10	10

904 589 04 63 00

Dispositivo di rotazione

936 589 00 23 00

Sagoma

936 589 00 15 00

Mandrino
