Smontare, montare il motore

AR01.10-D-2400AD

Smontare, montare il motore

01.07.2019

Motore

900.917/918/919 nel tipo 668, 670

Avvertenze di modifica

13.03.2012

Soppresso: "Smontaggio gruppo bilanciere"

01.01.1970

Nuovo braccio di supporto motore per lo smontaggio del motore con il cambio

Fase di lavoro 40.1

AR01.10-D-2400-01AD

01.01.1970

Nuovo braccio di supporto motore per lo smontaggio del motore senza il cambio

Fase di lavoro 40.2

AR01.10-D-2400-01AE

Illustrazione riferita al motore 900.919 con codice H03 (Climatizzatore nel frontale)

1

Motore

2

Condotto aria di sovralimentazione

3

Condotto aria di sovralimentazione

4

Collettore di aspirazione

5

Giunto viscostatico del ventilatore

6

Flessibile del liquido di raffreddamento

7

Filtro carburante

8

Condotti del carburante

9

Flessibile del liquido di raffreddamento

10

Compressore del fluido refrigerante

11

Staffa combinata

12

Traversa per bocca di accoppiamento

14

Supporto

15

Tubazione del liquido di raffreddamento

18

Connettore a spina elettrico

19

Vite cava

20

Flessibile del liquido di raffreddamento

B47

Sensore della pressione di sovralimentazione e di aspirazione

Y107

Valvola elettromagnetica riscaldamento serbatoio carburante SCR mandata

Y109

Valvola di dosaggio AdBlue SCR

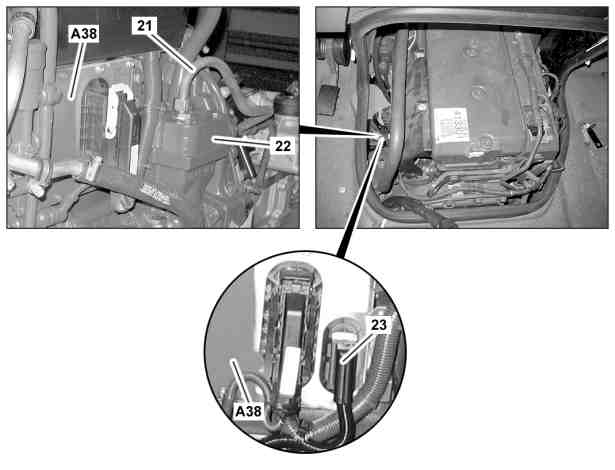

21

Tubazione pneumatica

22

Compressore

23

Connettore a spina elettrico

A38

Centralina di comando MR

Solo con codice H12 (Riscaldamento supplementare ad acqua calda) o con codice H14 (Riscaldamento supplementare ad acqua calda potenziato)

24

Supporto

25

Tubazioni del liquido di raffreddamento

Illustrazione riferita al tipo 670.4

27

Supporto (per tipo 670.4)

29

Cilindro freno motore

31

Cavi di massa

28

Barra stabilizzatrice (per tipo 670.4)

30

Tubazione pneumatica

M1

Motorino d'avviamento

 

Smontare, montare

 Avviso

Pericolo di lesioni alla pelle e agli occhi dovute a spruzzi di liquido di raffreddamento ad alta temperatura. Pericolo di intossicazione in caso di ingerimento di liquido di raffreddamento

Aprire l'impianto di raffreddamento solo a temperature del liquido di raffreddamento inferiori a 90 °C. Svitare il coperchio lentamente e scaricare la sovrappressione. Non versare il liquido di raffreddamento in recipienti per bevande.
Indossare guanti, indumenti e occhiali protettivi.

AS20.00-Z-0001-01A

 Avviso

Pericolo di infortunio per l'avviamento fortuito del veicolo con motore in funzione. Pericolo d'infortuni a causa di schiacciamenti o ustioni in caso di interventi durante l'avviamento o il motore acceso

Adottare idonee misure per impedire l'avviamento autonomo del veicolo. Indossare indumenti da lavoro chiusi ed aderenti. Non toccare i componenti ad alta temperatura o rotanti.

AS00.00-Z-0005-01A

 Pericolo

Pericolo di esplosione in caso di formazione di miscela tonante. Pericolo di intossicazione e di ustioni in caso di ingestione di acido per batterie. Pericolo di lesioni agli occhi ed alla pelle in caso di contatto con l'acido della batteria o in caso di manipolazione di batterie al piombo-acido danneggiate

Vietato fumare. Evitare la formazione di scintille e l'utilizzo di fiamme libere. Indossare guanti, indumenti ed occhiali protettivi resistenti all'acido. Versare l'acido della batteria solo in recipienti idonei ed adeguatamente contrassegnati.

AS54.10-Z-0001-01A

1

Scollegare il cavo di massa dalla batteria

Avvertenza tecnica

Avvertenze sulla batteria

AH54.10-P-0001-01A

2

Smontare lo sportello di manutenzione

 Montaggio: Montare lo sportello di manutenzione solo dopo il controllo di tenuta.

3

Smontare la traversa a segmento circolare

Solo per tipo 668, 670.3

AR31.00-D-1100AD

4

Smontare la traversa rinforzo del telaio posteriore

Solo per tipo 670.4 con motore 900.917/918

AR31.30-D-5100AD

5

Smontare l'unità radiatore

AR20.20-D-3871AD

6

Smontare la traversa rinforzo del telaio anteriore

Solo per tipo 670.4 con motore 900.917/918

AR31.30-D-5100AE

7

Smontare la traversa per bocca di accoppiamento (12)

AR31.00-D-1000AD

8

Scollegare il flessibile del liquido di raffreddamento (9) dalla pompa del liquido di raffreddamento

9

Scollegare il flessibile del liquido di raffreddamento (6) dall'elemento di raccordo

10

Scollegare il tubo aria di sovralimentazione (3) dall'intercooler al ripartitore dell'aria di sovralimentazione

AR09.41-D-1311AE

11

Scollegare il collettore di aspirazione (4) dal turbocompressore a gas di scarico all'intercooler

AR09.10-D-8131AD

12

Smontare il condotto aria di sovralimentazione (2) dal turbocompressore a gas di scarico verso l'intercooler

AR09.41-D-1311AD

13

Smontare il giunto viscostatico della ventola (5)

Motore 900.917/918

AR20.40-D-5660AE

Motore 900.919

AR20.40-D-5660AD

14

Allentare la cinghia trapezoidale a nervature e rimuoverla dal compressore del fluido refrigerante (10)

Solo per codice (H03) Climatizzatore nel frontale

AR13.22-D-1202AD



Tipologia danni cinghia trapezoidale a nervature

AP13.22-D-1351-01A

 Montaggio: Controllare lo stato della cinghia trapezoidale nervata, event. sostituire.

15

Smontare il compressore del fluido refrigerante (10) dal supporto combinato (11) e legarlo lateralmente

Solo per codice (H03) Climatizzatore nel frontale

 Non staccare le tubazioni del fluido refrigerante.

 Vite compressore frigorifero a staffa combinata

*BA83.40-N-1003-01B

16

Rimuovere la cinghia trapezoidale a nervature dalla pompa idraulica, smontare la pompa idraulica dal supporto e legarla lateralmente

Solo per codice (N60) Presa di potenza sul motore anteriore

 Non scollegare le tubazioni idrauliche.

17

Rimuovere la cinghia trapezoidale a nervature dalla pompa tandem, smontare la pompa tandem dal supporto e legarla lateralmente

Solo per codice (N65) Presa di potenza sul motore anteriore con pompa tandem

 Non scollegare le tubazioni idrauliche.

18

Smontare la pompa del servosterzo dal compressore (22) e legarla lateralmente

Motore 900.917/918 nel tipo 670.4 con scatola dello sterzo 765.845
Motore 900.917/918/919 nel tipo 668, 670.3 con scatola dello sterzo 765.841

AR46.30-D-0500-02AD

 Non scollegare le tubazioni idrauliche.

 Vite pompa servosterzo sul compressore

*BA46.30-N-1001-01B

Grasso di lunga durata

*BR00.45-Z-1001-06A

 Pericolo

Pericolo di esplosione per innesco, pericolo di intossicazione per inalazione e ingestione del carburante e pericolo di lesioni alla pelle e agli occhi per contatto con il carburante.

E' vietato fumare, usare fuoco e fiamme libere e produrre scintille. Versare i carburanti solo in recipienti adeguati e opportunamente contrassegnati.
Per la manipolazione del carburante indossare indumenti protettivi.

AS47.00-Z-0001-01A

19

Scollegare i condotti del carburante (8) dal filtro del carburante (7)

 Raccogliere il carburante che fuoriesce.

20

Scollegare il fascio di cavi dall'alternatore con il collegamento

AR15.40-D-5032-01AD

 Vite cavo di massa sull'alternatore

*BA15.40-N-1009-01B

 Dado cavo elettrico sul morsetto B2+ alternatore

*BA15.40-N-1015-01B

21

Staccare il connettore a spina elettrico (18) dal sensore della pressione di sovralimentazione e della pressione di aspirazione (B47)

 Avviso

Pericolo di ustioni e scottature dovute a liquido bollente durante i lavori sulle tubazioni AdBlue e sui componenti ad esse collegati. Pericolo di lesioni alla pelle e agli occhi durante la manipolazione di AdBlue. Pericolo di intossicazione per ingestione di AdBlue

Versare l'AdBlue solo in recipienti adeguati. Iniziare con i lavori sul sistema di post-trattamento dei gas di scarico solo dopo aver scaricato la pressione.

AS14.40-Z-0001-01A

22

Smontare il supporto (14) con la valvola di dosaggio AdBlue SCR (Y109) e la valvola elettromagnetica riscaldamento del serbatoio del carburante SCR di mandata (Y107)

AR14.40-D-2023-01AD

Avvertenze sull'impiego, sulle caratteristiche e sulla manipolazione dell'AdBlue

AH14.40-N-0001-01A

 Vite cava tubazione dell'aria compressa sul dosatore

*BA14.40-N-1010-02E

 Dado di raccordo tubazione di iniezione sul dosatore

*BA14.40-N-1012-02E

23

Scollegare la tubazione del liquido di raffreddamento (15) dal ripartitore dell'aria di sovralimentazione

24

Scollegare il flessibile del liquido di raffreddamento (20)

25

Staccare il connettore a spina elettrico (23) dalla centralina di comando MR (A38)

26

Scollegare il condotto dell'aria compressa (21)

 Controllare la presenza di tracce di cokificazione nel condotto dell'aria compressa (21), eventualmente sostituirla.

 Raccordo della tubazione pneumatica sul compressore

*BA13.30-N-1007-01A

27

Mettere allo scoperto tutti gli attacchi del cambio manuale

Solo in caso di smontaggio del motore (1) con cambio manuale.

28

Mettere allo scoperto tutti gli attacchi del cambio automatico

Solo in caso di smontaggio del motore (1) con cambio automatico.

29

Smontare l'albero di trasmissione sul ripartitore di coppia

Solo per tipo 670.4

30

Scollegare il tubo di scarico

AR49.10-D-5530AD

31

Svitare la vite cava (19) e rimuovere la tubazione del liquido di raffreddamento (15)

 Montaggio: Sostituire gli anelli di tenuta.

32

Scollegare il condotto dell'aria compressa (30) dal cilindro del freno motore (29)

Solo per codice (M23) Freno motore pneumatico o per codice (M25) Freno motore accoppiato a freno di servizio, disinseribile

33

Staccare i cavi di massa (31) dalla scatola della distribuzione

34

Smontare il motorino d'avviamento (M1)

AR15.30-D-7100AD

35

Scollegare la tubazione di sfiato dell'asse anteriore sinistro dal basamento

Solo per tipo 670.4

36

Scollegare il condotto dell'aria compressa della valvola di strozzamento a effetto continuo

Solo per codice (MB1) Freno motore con valvola di strozzamento con effetto costante

37

Smontare il supporto (27) dalla barra stabilizzatrice (28) e ruotare verso il basso la barra stabilizzatrice (28)

Solo per tipo 670.4

38

Mettere allo scoperto le tubazioni del liquido di raffreddamento (25) del riscaldamento supplementare in corrispondenza dei supporti (24)

Solo per codice (H12) Riscaldamento supplementare ad acqua calda o per codice (H14) Riscaldamento supplementare ad acqua calda potenziato

39

Scollegare su un solo lato le tubazioni del liquido di raffreddamento (25) del riscaldamento supplementare e metterle da parte

Solo per codice (H12) Riscaldamento supplementare ad acqua calda o per codice (H14) Riscaldamento supplementare ad acqua calda potenziato

40.1

Smontare il motore (1) servendosi dell'apposito dispositivo di smontaggio

Per lo smontaggio del motore (1) senza il cambio.

AR01.10-D-2400-01AD

 Poggiare il motore (1) dopo averlo estratto in modo che sia sicuro.

 Coperchio di chiusura foro di ispezione sulla scatola della distribuzione

*BA01.60-N-1002-01A

 Vite dispositivo di rotazione sulla scatola della distribuzione

*BA01.60-N-1003-01A

 Vite supporto motore su cuscinetto motore

*BA22.10-N-1002-01B

 Vite cuscinetto motore sul telaio

*BA22.10-N-1005-01B

 Cambio 715.051Cambio su motore

*BA26.10-N-1006-01C

 Cambio 712.613Cambio sul carter del volano

*BA26.10-N-1013-01D

 Cambio 723Vite cambio automatico sul monoblocco

*BA27.10-N-1001-04C

 Cambio 723Vite convertitore di coppia sul disco condotto

*BA27.10-N-1002-04C

 Dispositivo di rotazione

*904589046300

40.2

Smontare il motore (1) servendosi dell'apposito dispositivo di smontaggio

Per lo smontaggio del motore (1) con il cambio.

AR01.10-D-2400-01AE

 Poggiare il motore (1) dopo averlo estratto in modo che sia sicuro.

 Vite supporto motore su cuscinetto motore

*BA22.10-N-1002-01B

 Vite cuscinetto motore sul telaio

*BA22.10-N-1005-01B

41

Montaggio in successione inversa

42

Collegare Star Diagnosis, inizializzare nuovamente la chiave transponder (anche la chiave di ricambio), leggere ed eventualmente cancellare la memoria guasti

In caso di montaggio di un nuovo motore (1).



AD00.00-L-2000-04A

43

Controllare il livello dell'olio motore, eventualmente procedere al rabbocco



BB00.40-P-0228-05A

44

Eseguire una prova di funzionamento del motore, arrestare il motore (1) e controllare la tenuta del motore (1), dell'impianto di raffreddamento, del cambio e dell'impianto idraulico sterzo

 Avviare il motore (1) per max. 90 s con il motorino d'avviamento (M1). Ripetere la procedura di avviamento non prima di una pausa di circa 2 minuti. L'impianto carburante si sfiata autonomamente.

45

Eseguire una prova di funzionamento del motore, controllare ed eventualmente ripristinare il livello dell'olio nel cambio automatico



Per cambio 723

AP27.00-D-2702D

46

Regolare l'ora e l'autoradio e sincronizzare il tachigrafo

47

Inserire il numero del motore nella "Maschera 1111" nel sistema di documentazione del veicolo (FDOK)

In caso di montaggio di un nuovo motore (1).

 Scatola della distribuzione

Numero

Denominazione

MOTORE 900.9, 902.9, 904.9, 906.9

BA01.60-N-1002-01A

Coperchio di chiusura foro di ispezione sulla scatola della distribuzione

Nm

25

 Scatola della distribuzione

Numero

Denominazione

MOTORE 900.9, 902.9, 904.9, 906.9

BA01.60-N-1003-01A

Vite dispositivo di rotazione sulla scatola della distribuzione

Nm

25

 Compressore (impianto pneumatico)

Numero

Denominazione

MOTORE 900.9, 902.9, 904.9, 906.9

BA13.30-N-1007-01A

Raccordo della tubazione pneumatica sul compressore

Nm

90

 Post-trattamento dei gas di scarico, Blue Tec

Numero

Denominazione

Motore 900.9 nel tipo 668, 670

BA14.40-N-1010-02E

Vite cava tubazione dell'aria compressa sul dosatore

Nm

15

 Post-trattamento dei gas di scarico, Blue Tec

Numero

Denominazione

Motore 900.9 nel tipo 668, 670

BA14.40-N-1012-02E

Dado di raccordo tubazione di iniezione sul dosatore

Nm

17

 Alternatore

Numero

Denominazione

MOTORE 900.9, 902.9, MOTORE 904.9## ## a partire da 190708, 906.9## ## a partire da 190708

BA15.40-N-1009-01B

Vite cavo di massa sull'alternatore

Nm

12

 Alternatore

Numero

Denominazione

MOTORE 900.9, 902.9, MOTORE 904.9## ## a partire da 190708, 906.9## ## a partire da 190708

BA15.40-N-1015-01B

Dado cavo elettrico sul morsetto B2+ alternatore

Nm

30

 Cuscinetto motore, supporto motore

Numero

Denominazione

MOTORE 900.9, 904.9 nel TIPO 668, 670

BA22.10-N-1002-01B

Vite supporto motore su cuscinetto motore

Nm

225

 Cuscinetto motore, supporto motore

Numero

Denominazione

MOTORE 900.9, 904.9 nel TIPO 668, 670

BA22.10-N-1005-01B

Vite cuscinetto motore sul telaio

Nm

160

 Cambio meccanico completo

Numero

Denominazione

Cambio 715.051

BA26.10-N-1006-01C

Cambio su motore

Nm

50

 Cambio meccanico completo

Numero

Denominazione

Cambio 712.613

BA26.10-N-1013-01D

Cambio sul carter del volano

Nm

45

 Cambio automatico completo

Numero

Denominazione

Cambio 723.332

BA27.10-N-1001-04C

Vite cambio automatico sul monoblocco

Nm

40

 Cambio automatico completo

Numero

Denominazione

Cambio 723.332

BA27.10-N-1002-04C

Vite convertitore di coppia sul disco condotto

Nm

65

 Pompa del servosterzo

Numero

Denominazione

Scatola dello sterzo 765.8, Scatola dello sterzo 766.4 nel tipo 688 con motore 904.9

BA46.30-N-1001-01B

Vite pompa servosterzo sul compressore

Nm

40

 Climatizzatore automatico

Numero

Denominazione

Tipo 667, 668, 670
con codice H03 (Impianto di climatizzazione nel frontale)

BA83.40-N-1003-01B

Vite compressore frigorifero a staffa combinata

Nm

23

Materiali per la riparazione

Numero

Denominazione

Numero di ordinazione

BR00.45-Z-1001-06A

Grasso di lunga durata

A 000 989 63 51 11
