Tipo | 207.4 |
con codice 3U1 (Head-unit Europa/Stati GUS/Mongolia) | |
con codice 505 (Autoradio 20 NTG5 senza possibilità di navigazione) | |
tranne codice 512 (COMAND APS incl. cambia-DVD) | |
tranne codice 527 (COMAND APS con lettore DVD Single (con navigazione)) | |
tranne codice P44 (Pacchetto parcheggio) | |
Tipo | 207.4 |
con codice 3U1 (Head-unit Europa/Stati GUS/Mongolia) | |
con codice 522 (Audio 20 CD compresa predisposizione per Garmin® MAP PILOT) | |
tranne codice 512 (COMAND APS incl. cambia-DVD) | |
tranne codice 527 (COMAND APS con lettore DVD Single (con navigazione)) | |
tranne codice P44 (Pacchetto parcheggio) | |
Tipo | 207.4 |
con codice 3U1 (Head-unit Europa/Stati GUS/Mongolia) | |
con codice 531 (COMAND APS) | |
tranne codice 512 (COMAND APS incl. cambia-DVD) | |
tranne codice 527 (COMAND APS con lettore DVD Single (con navigazione)) | |
tranne codice P44 (Pacchetto parcheggio) |
Schema di collegamento |
1 | Fascio di cavi telecamera per la retromarcia |
1.1 | Connettore a spina bianco a 12 poli |
1.3 | Connettore bianco, a 4 poli |
1.4 | Connettore nero a 2 poli |
1.5 | Portafusibili verde |
2 | Fascio di cavi di adattamento |
2.1 | Connettore bianco a 12 poli |
2.3 | Connettore bianco a 12 poli |
3 | Connettore a spina bianco a 12 poli |
A2 | Autoradio |
A40/3 | Unità di comando COMAND |
B84/3 | Telecamera per retromarcia |
N10/2 | Centralina di comando SAM con modulo fusibili e relè, vano posteriore |
W7/7 | Punto di massa alloggiamento della ruota di emergenza, lato destro |
X30/30 | Connettore a spina elettrico distributore di potenziale CAN autotelaio pianale |
X169 | Connettore a spina elettrico telecamera per la retromarcia |
br | Cavo marrone |
ge | Cavo giallo |
ge/ws | Cavo giallo/bianco |
rt/bl | Cavo rosso/blu |
sw | Cavo nero |
P54.65-5668-05
Schema di posa |
1 | Fascio di cavi telecamera per la retromarcia |
2 | Fascio di cavi di adattamento |
A2 | Autoradio |
A40/3 | Unità di comando COMAND |
B84/3 | Telecamera per retromarcia |
N10/2 | Centralina di comando SAM con modulo fusibili e relè, vano posteriore |
W7/7 | Punto di massa alloggiamento della ruota di emergenza, lato destro |
X30/30 | Connettore a spina elettrico distributore di potenziale CAN autotelaio pianale |
X169 | Connettore a spina elettrico telecamera per la retromarcia |
br | Cavo marrone |
ge | Cavo giallo |
ge/ws | Cavo giallo/bianco |
rt/bl | Cavo rosso/blu |
sw | Cavo nero |
P54.65-5669-05
1 | Smontare il fascio di cavi del veicolo (5). |
P54.65-5081-11
2 | Agganciare la telecamera per la retromarcia (B84/3) nell'incavo previsto allo scopo nel cofano bagagli. |
P54.65-5082-11

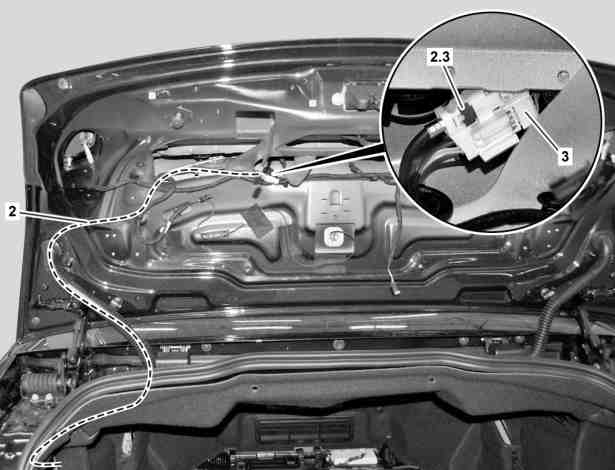

3 | Montare il fascio di cavi di adattamento (2) . |
Utilizzare una sonda infilacavi. |
4 | Collegare il connettore a spina bianco a 12 poli (3) al connettore bianco a 12 poli (2.3). |
5 | Ripiegare l'espanso sopra il connettore a spina bianco a 12 poli (3) e sul connettore bianco a 12 poli (2.3). |
6 | Fissare il fascio di cavi di adattamento (2) con le fascette fermacavo. |
P54.65-5670-06
7 | Collegare il connettore a spina bianco a 12 poli (1.1) del fascio di cavi telecamera per la retromarcia (1) al connettore bianco a 12 poli (2.1) del fascio di cavi di adattamento. |
In questo modo viene realizzato il connettore a spina elettrico telecamera per la retromarcia (X169). |
8 | Applicare il materiale espanso sopra il collegamento a spina elettrico della telecamera per la retromarcia (X169). |
9 | Posare il cavo rosso/blu (rt/bl) e il cavo marrone (br) lungo i cavi esistenti verso la centralina di comando SAM con modulo fusibili e relè vano posteriore (N10/2) e fissarlo con fascette fermacavo. |
10 | Posare il cavo nero (sw), il cavo giallo attorcigliato (ge) e il cavo giallo/bianco (ge/ws) lungo i cavi esistenti all'interno dell'abitacolo e fissarli con delle fascette fermacavo. |
Utilizzare una sonda infilacavi. |
P54.65-5671-12
11 | Smontare il portafusibili verde (1.5) dalla centralina di comando SAM con modulo fusibili e relè vano posteriore (N10/2). |
12 | Montare il cavo rosso/blu (rt/bl) nel vano 4 del portafusibili verde (1.5). |
Il vano 4 del portafusibili verde (1.5) presenta una dicitura. |
13 | Montare il portafusibili verde (1.5) sulla centralina di comando SAM con modulo fusibili e relè vano posteriore (N10/2). |
Il posto connettore sulla centralina di comando SAM con modulo fusibili e relè vano posteriore (N10/2) è contrassegnato con un segno verde. |
14 | Montare un fusibile con un amperaggio di 7,5 A nel posto connettore 4 del portafusibili verde (1.5). |
15 | Ripiegare all'indietro la lunghezza in eccesso del cavo rosso/blu (rt/bl) e fissarlo con delle fascette fermacavo. |
16 | Posare il cavo marrone (br) sotto la centralina di comando SAM con modulo fusibili e relè vano posteriore (N10/2) verso il punto di massa alloggiamento della ruota di scorta lato destro (W7/7) e fissarlo con delle fascette fermacavo. |
17 | Collegare il cavo marrone (br) al punto di massa alloggiamento della ruota di scorta lato destro (W7/7). . |
P54.65-5673-12
18 | Posare il cavo nero (sw), il cavo giallo attorcigliato (ge) e il cavo giallo/bianco (ge/ws) lungo i cavi esistenti nelle canaline cavi nel vano piedi conducente e fissarli con fascette fermacavo. |
19 | Posare il cavo giallo attorcigliato (ge) e il cavo giallo/bianco (ge/ws) lungo i cavi esistenti e nelle canaline cavi nel vano piedi conducente fissarli con delle fascette fermacavo. |
P54.65-5086-11
20 | Collegare il cavo giallo attorcigliato (ge) e il cavo giallo/bianco (ge/sistema di manutenzione) al connettore a spina elettrico distributore di potenziale CAN autotelaio pianale (X30/30). |
21 | Posare il cavo nero (sw) lungo il condotto di ventilazione verso l'autoradio (A2) o verso l'unità di comando COMAND (A40/3) e fissarlo con nastro in feltro. |
Il cavo nero (sw) viene collegato all'autoradio (A2) o all'unità di comando COMAND (A40/3) in un secondo momento. |
P54.65-5667-12
