AR32.22-D-2005B | Déposer, poser la soupape de régulation de niveau de l'essieu arrière | 16.12.97 |
TYPE 670.### ## depuis 060080 jusqu'à 071157 avec CODE (CE3) Suspension pneumatique à l'avant et à l'arrière
Paul-Suspension pneumatique sans correction d'assiette électronique (ENR)

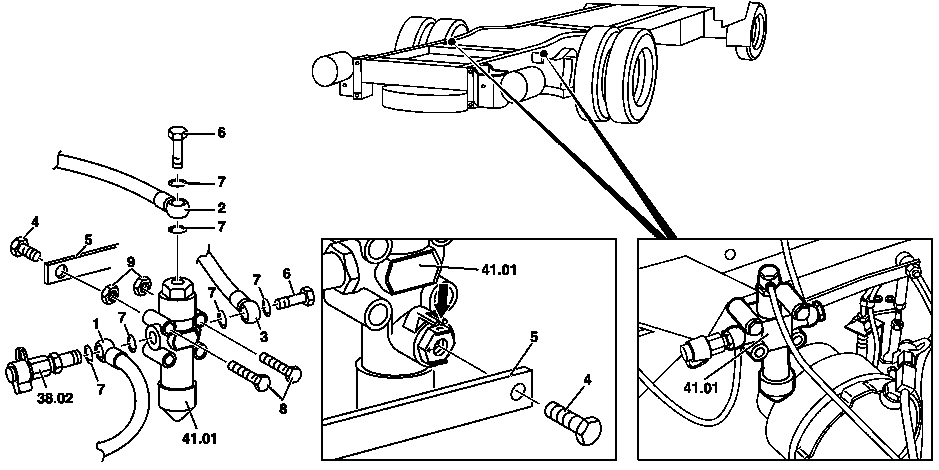

D32.22-0023-09
1 Conduite de pression vers soufflet de suspension
2 Conduite de pression vers réservoir
3 Conduite de pression vers réservoir
4 Vis
9 Écrou
38.02 Raccord de contrôle
41.01 Valve de régulation de niveau
5 Levier d'actionnement
6 Vis creuse
7 Joint
8 Vis
| Déposer, poser | ||
1 | Mettre la suspension pneumatique hors pression | Pour cela, desserrer les conduites de pression (1, 2 et 3) de la soupape de régulation de niveau (41.01) jusqu'à ce que la pression s'échappe. | |
2 | Dévisser les conduites de pression (1, 2 et 3) de la soupape de régulation de niveau (41.01) | Pose : remplacer les bagues d'étanchéité (7). Ne pas intervertir les conduites de pression (1, 2 et 3 ). | |
3 | Dévisser le levier d'actionnement (5) de la soupape de régulation de niveau (41.01) | Pose : Mettre en place le levier d'actionnement (5) dans le guidage de manière à ce qu'il soit orienté dans le sens de la flèche. | |
4 | Dévisser la soupape de régulation de niveau (41.01), la déposer | ||
5 | La pose s'effectue dans l'ordre inverse | ||
6 | Contrôler l'étanchéité de la suspension pneumatique | ||
7 | Contrôler le niveau du véhicule, le régler le cas échéant |
Documents référencés
- ar3222d7000b contrôler le niveau du véhicule, le régler
- ar3222d8000b Contrôler l'étanchéité de la suspension pneumatique
