AR14.40-P-1000RTB | Dépose, pose du filtre à particules Diesel | 4.8.10 |
MOTEUR 642.950 sur TYPE 251.020 /022 /122

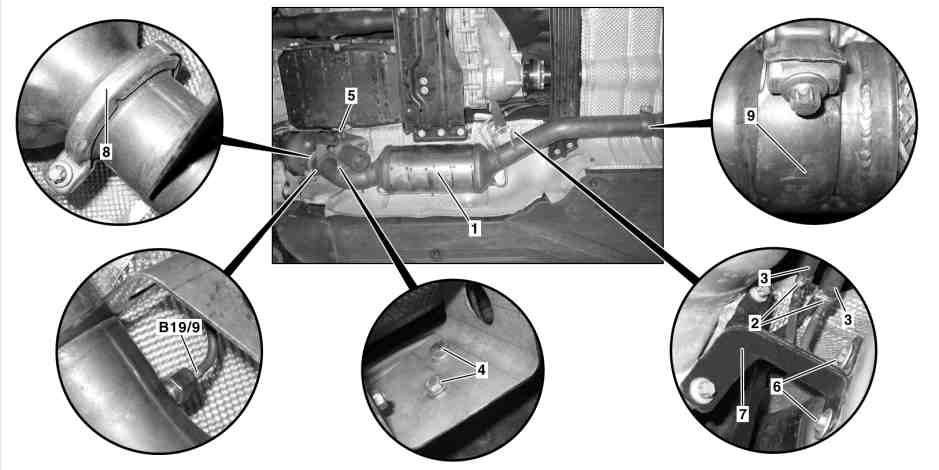

P14.40-2053-09
1 Filtre à particules diesel
2 Colliers de serrage
3 Conduites flexibles
4 Vis
9 Collier de serrage
B19/9 Capteur de température avant filtre à particules diesel
5 Support de boîte de vitesses
6 Raccords à vis
7 Support de boîte de transfert
8 Collier de serrage
| Déposer, poser | ||
Danger ! | Risque de blessure à la peau et aux yeux lors de la manipulation d'objets très chauds ou incandescents. | Porter des gants de protection, des vêtements de protection et si nécessaire, des lunettes de protection. | |
| Remarques relatives aux vis et écrous autobloquants | Tous les types | |
Danger ! | Danger de mort en cas de glissement ou de basculement incontrôlé du véhicule du pont élévateur | Centrer le véhicule entre les colonnes du pont élévateur et placer les quatre plaques de positionnement aux points d'appui prescrits par le constructeur du véhicule pour le placement sur le pont élévateur. | |
1 | Soulever le véhicule | ||
2 | Déposer la sonde de température avant filtre à particules pour Diesel (B19/9) | ||
3 | Enlever les colliers (2), débrancher les conduites flexibles (3) | Pose: Remplacer les colliers (2). | |
4 | Dévisser les vis (4) sur le support de boîte de vitesses (5) | | |
5 | Défaire les assemblages vissés (6) sur le support de boîte de transfert (7) | | |
6 | Desserrer le collier de serrage (8, 9) | Pose: Contrôler l'état des colliers, les remplacer si nécessaire. Nettoyer les endroits de raccordement pour les débarrasser des résidus de combustion et de corrosion. | |
| |||
| |||
7 | Déposer le filtre à particules diesel (1) | Le cas échéant, se faire aider par un deuxième mécanicien. | |
| Instructions pour l'élimination des filtres à particules diesel | ||
8 | Effectuer la pose dans l'ordre inverse | ||
| Contrôler | ||
9 | Contrôler la position de montage et la mobilité du système d'échappement | L'échappement doit être monté sans contrainte, le réaligner si nécessaire. | |
Danger ! | Risque d'accident si le véhicule démarre tout seul alors que le moteur tourne. Risque de blessure suite à des contusions et des brûlures en intervenant durant le démarrage et lorsque le moteur tourne. | Caler le véhicule pour l'empêcher d'avancer. | |
10 | Faire tourner le moteur à titre d'essai et contrôler l'étanchéité du système d'échappement |
Système d'échappement
Numéro | Désignation | Moteur 642 sur type 251 sans code 928/U42 | ||
BA49.10-P-1009-01X | Vis collier catalyseur sur filtre à particules diesel | Nm | 15 | |
BA49.10-P-1010-01X | Vis filtre à particules diesel sur support de boîte de vitesses | Nm | 20 | |
BA49.10-P-1011-01X | Écrou autobloquant filtre à particules diesel sur support de boîte de transfert | Nm | 20 | |
BA49.10-P-1012-01X | Vis collier filtre à particules diesel sur tube | Nm | 35 | |
