Comprobar la tensión previa de la barra de torsión de la suspensión de la cabina, ajustarla

AR60.80-B-0095C

Comprobar la tensión previa de la barra de torsión de la suspensión de la cabina, ajustarla

22.02.16



Desmontar y montar



Información que se refiere a los tornillos y las tuercas autoblocantes

AH00.00-B-0001-01A

1

Abrir la tapa frontal

2

Desmontar el paragolpes delantero

AR88.20-B-2000G

3

Desmontar el fuelle de protección (12) entre el colector de admisión y la caja del filtro de aire

4

Aflojar el fuelle de protección (12) de la caja de dirección y moverlo hacia arriba

5

Desmontar la articulación de la cruceta (13) del eje del brazo de mando

Montar: La ranura de fijación de la articulación de la cruceta del eje del brazo de mando debe coincidir con la marca del eje sinfín de la dirección.



*BA46.10-B-1001-01A

6

Ajustar la longitud de los brazos en el dispositivo de la suspensión de acuerdo con la altura del techo

7

Desmontar el clip de seguridad (2), desmontar el pasador de articulación (5), y desmontar la palanca (4) del caballete del cojinete y girarlo hacia arriba

¡Peligro!

Riesgo de lesiones por aprisionamiento y aplastamiento al inclinar la cabina

Durante la inclinación de la cabina hacia adelante y hacia atrás, no ingresar al área de inclinación y tomar medidas preventivas para evitar el ingreso de personas no autorizadas. Inclinar siempre la cabina hasta su posición final y bloquearla con el dispositivo de seguridad.

AS60.80-B-0001-01A

8

Inclinar la cabina



Indicaciones sobre la inclinación de la cabina

AH60.80-B-0003-01A

9

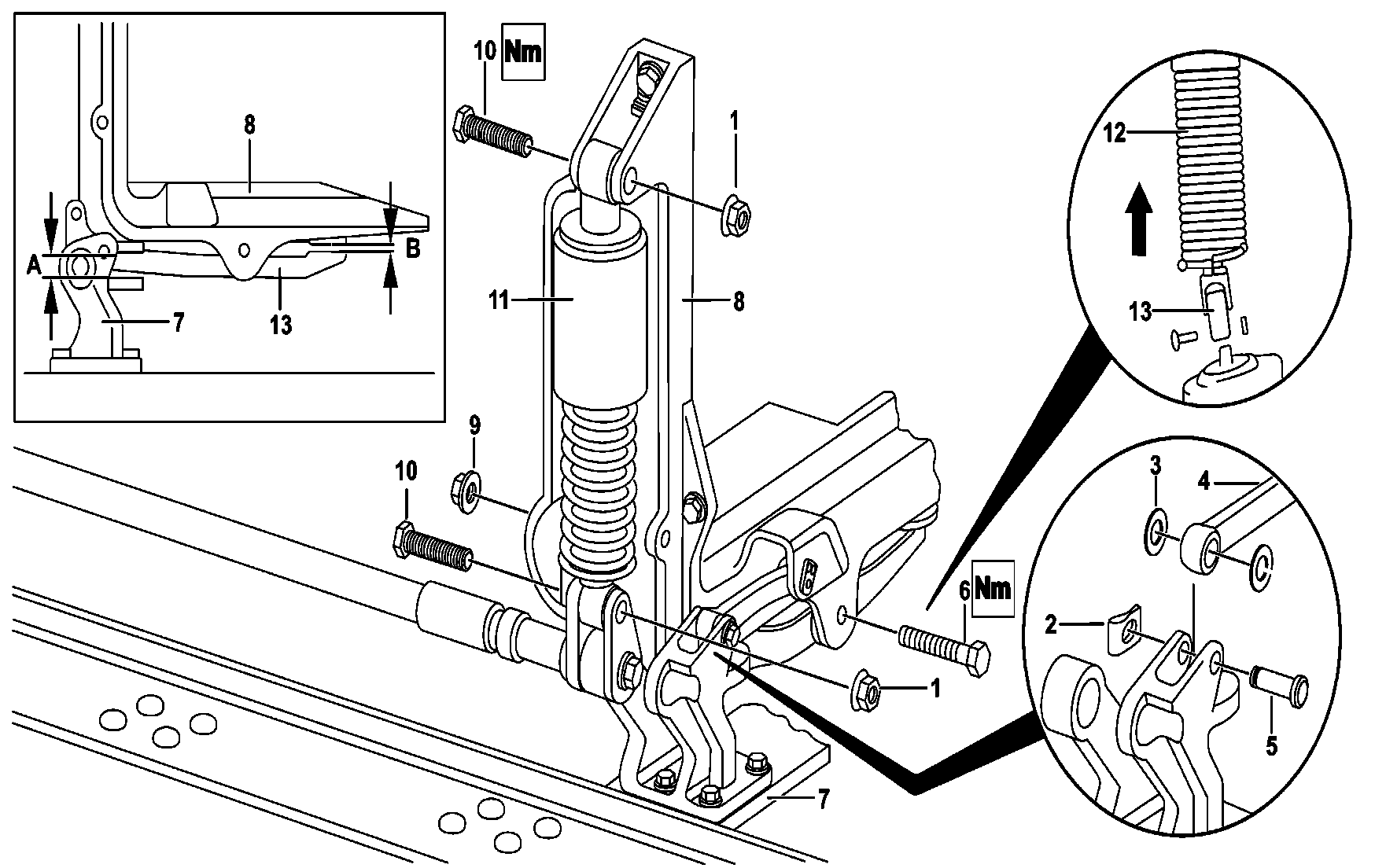

Comprobar si la suspensión delantera de la cabina está libre de tensión

 El caballete de la cabina (8) no debe apoyarse sobre las superficies de asiento, tanto en la delantera como en la trasera. Se debe mantener un espacio libre en (A) y (B).

En el caso de que se asiente una de las superficies de la suspensión de la cabina:

Levantar la cabina con el dispositivo de suspensión y bajarla.

10

La suspensión superior del cilindro de inclinación debe mostrar un poco de holgura

 Comprobar si el cilindro de inclinación está sin presión.

11

Desmontar los tornillos (6) del caballete de la cabina (8)



*BA60.80-B-1001-01B

12

Desmontar las tuercas (1) de la suspensión del amortiguador de vibraciones (11)



*BA60.80-B-1002-01B



*BA60.80-B-1003-01B

13

Desmontar el amortiguador de vibraciones (11)

 Suspender la cabina con el dispositivo de elevación hasta que se puedan desmontar los tornillos (10).

14

Desmontar el estabilizador de la cabina (21) del caballete de la cabina (8)

15

Desmontar las tuercas (14) de los tornillos (20) y desmontar los caballetes de los cojinetes (8)



*BA60.80-B-1004-01B

16

Desmontar el estabilizador de la cabina (21) por completo con el apoyo del caballete (7)

17

Desmontar los apoyos del caballete (7) del estabilizador de la cabina (21)



*BA60.80-B-1005-01B

18

Examinar los bujes del estabilizador y sustituir si es necesario

AR60.80-B-0020-01A

 Dispositivo extractor

*950589003300

19

Montar en orden inverso

Número

Denominação

Chasis 384; 386; 388; 397; 660; 682; 688; 693; 694; 695 y 696

BA46.10-B-1001-01A

Cruceta de la columna de dirección

M8

Nm

30...35

M10

Nm

60

Número

Denominação

Chasis 693.1 con Cabina 693.860/861

BA60.80-B-1001-01B

Tornillo del estabilizador en la suspensión delantera de la cabina

M16x1,5

Nm

248

BA60.80-B-1002-01B

Tuerca superior de los pies telescópicos frontales en la suspensión delantera de la cabina

M14x1,5

Nm

163

BA60.80-B-1003-01B

Tuerca inferior de los pies telescópicos frontales en el estabilizador

M14x1,5

Nm

163

BA60.80-B-1004-01B

Tuercas del caballete de los cojinetes frontales en la viga

M16x1,5

Nm

225

BA60.80-B-1005-01B

Tornillo del estabilizador en los caballetes de los cojinetes frontales

M14x1,5

Nm

163
