Medir el cigüeñal y alojarlo en los cojinetes

AR03.20-B-4355B

Medir el cigüeñal y alojarlo en los cojinetes

22.02.16



Desmontar

1

Desmontar el cigüeñal.

AR03.20-B-4351B



Comprobar

2

Limpiar e cigüeñal.

3

Comprobar el estado general del cigüeñal.

 En el caso de grietas o hendiduras en el cigüeñal, sustituirlo.

4

Comprobar la región de trabajo del retén delantero, en el cigüeñal.

En el caso de desgaste o de daños, montar o sustituir la pista postiza.

AR03.20-B-2570B

5

Comprobar la dureza de los muñones principales y de las bielas, con un medidor apropiado.

 Sustituir el cigüeñal, en el caso de dureza inferior a la prescrita.

*BE03.20-B-1006-02G

6

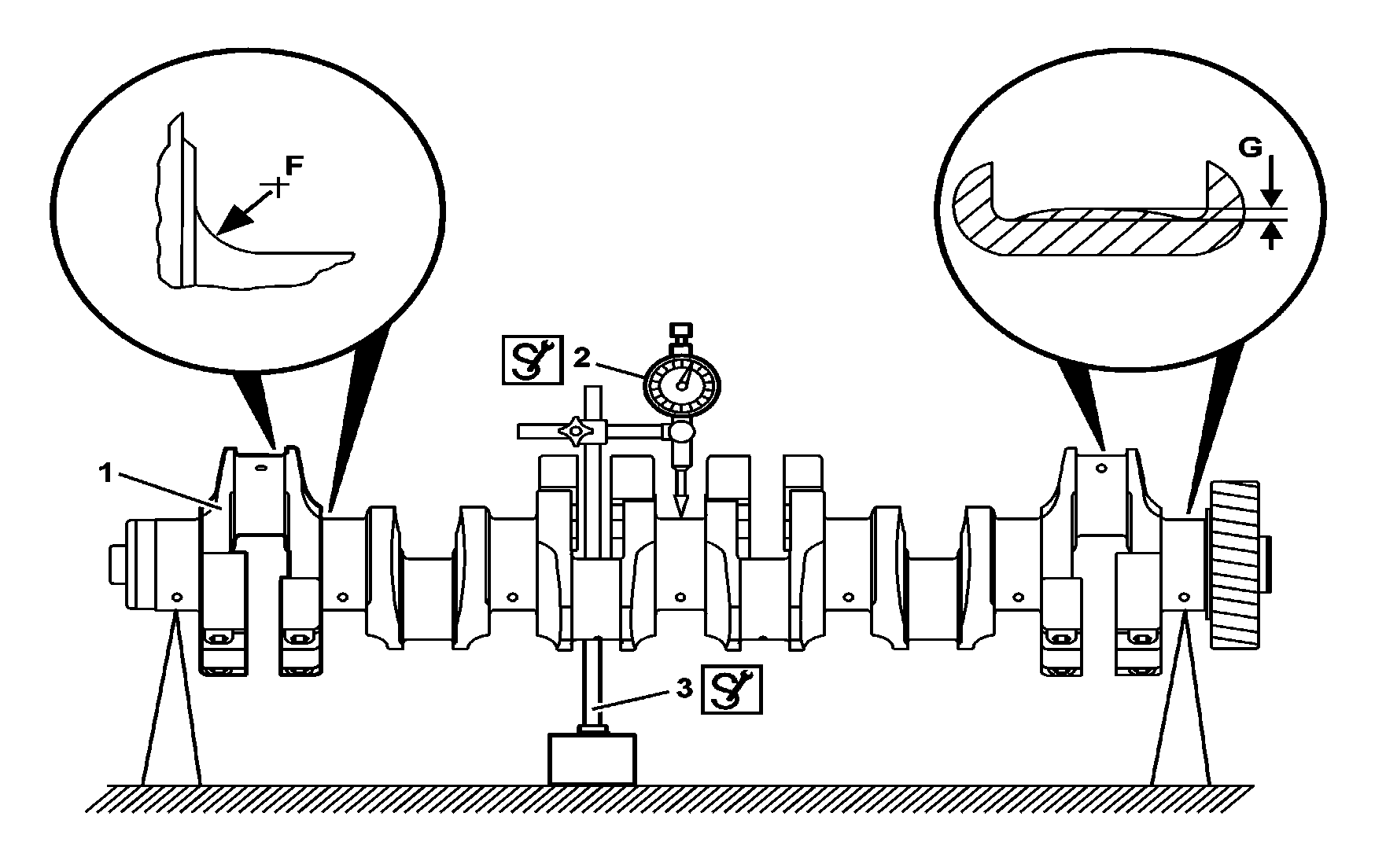

Comprobar la excentricidad radial del cigüeñal (1).

Apoyar el cigüeñal (1) por los muñones exteriores. Con el comparador (2) y el soporte (3), medir la excentricidad radial en el muñón central.

*BE03.20-B-1009-02G



*001589532100



*363589022100

7

Comprobar los muñones principales y los muñones de las bielas del cigüeñal (1).

Medir el diámetro de los muñones principales (A) y de los muñones de las bielas (B), en dos puntos desplazados en 90o 

Diámetro de los muñones principales (A).

*BE03.20-B-1001-02G

Diámetro de los muñones de las bielas (B).

*BE03.20-B-1003-02G

Ovalización y conicidad máxima.

*BE03.20-B-1014-02G

Medir el ancho de los muñones principales (C) y (D) y de los muñones de las bielas (E) 

Ancho del muñón principal de ajuste (C).

*BE03.20-B-1002-02G

Ancho de los muñones principales (D).

*BE03.20-B-1002-02G

Ancho de los muñones de las bielas (E).

*BE03.20-B-1010-02G

Medir el radio de concordancia (F) y el abombamiento (convexo) (G) en los muñones principales y de las bielas 

Radio de concordancia en los muñones (F).

*BE03.20-B-1011-02G

Abombamiento (convexo) en los muñones (G).

*BE03.20-B-1012-02G

 Mecanizar el cigüeñal (1), caso los valores no correspondan a las medidas especificadas.

AR03.20-B-4465D

8

Comprobar el diámetro interior (H) de los casquillos de los cojinetes principales.

Para obtener la holgura radial exigida, el diámetro de los casquillos y de los muñones del cigüeñal, debe atender a las gamas de las tolerancias prescritas y pertenecer al mismo grado de reparación.

AR03.20-B-4355-01B

Diámetro de los muñones principales (A).

*BE03.20-B-1001-02G

Diámetro interior (H) de los casquillos principales montados.

*BE03.20-B-1007-02G



*BA01.40-B-1001-01G



*001589532100

9

Comprobar el ancho (J) de los casquillos del cojinete principal de ajuste axial.

Para obtener la holgura (juego) axial exigida, el ancho de los casquillos y del muñón de ajuste del cigüeñal, debe atender a las gamas de las tolerancias prescritas y pertenecer al mismo grado de reparación.

AR03.20-B-4355-02C

Ancho del muñón principal de ajuste (C).

*BE03.20-B-1002-02G

Ancho de los casquillos principales de ajuste (J).

*BE03.20-B-1013-02G



Montar

10

Montar el cigüeñal.

AR03.20-B-4351G

Número

Denominação

Motor 476.93

BE03.20-B-1001-02G

Diámetro de los muñones principales

Normal

mm

103,98...104,00

Normal I

mm

103,88...103,90

Reparación I

mm

103,73...103,75

Reparación II

mm

103,48...103,50

Reparación III

mm

103,23...103,25

Reparación IV

mm

102,98...103,00

BE03.20-B-1002-02G

Ancho del muñón principal de ajuste

Normal

mm

46,000...46,062

Reparación I

mm

46,500...46,562

Reparación II

mm

47,000...47,062

Ancho de los demás muñones principales

mm

46,000...46,250

BE03.20-B-1003-02G

Diámetro de los muñones de las bielas en el cigüeñal

Normal

mm

89,98...90,00

Normal I

mm

89,88...89,90

Reparación I

mm

89,73...89,75

Reparación II

mm

89,48...89,50

Reparación III

mm

89,23...89,25

Reparación IV

mm

88,98...89,00

BE03.20-B-1006-02G

Dureza mínima de los muñones principales y de los muñones de las bielas (dureza Rockwel)

Mínima

HRC

53...59

BE03.20-B-1007-02G

Diámetro interno de los semicasquillos de los muñones principales (montados)

Normal

mm

104,060...104,106

Normal I

mm

103,960...104,006

Reparación I

mm

103,810...103,856

Reparación II

mm

103,560...103,606

Reparación III

mm

103,310...103,356

Reparación IV

mm

103,060...103,106

BE03.20-B-1009-02G

Excentricidad del cigüeñal (apoyado en los muñones principales)

Máxima

mm

0,09

BE03.20-B-1010-02G

Ancho de los muñones de las bielas

mm

46,0...46,1

BE03.20-B-1011-02G

Radio de curvatura de los muñones

Principales

mm

4,2...4,5

Bielas

mm

3,7...4,0

BE03.20-B-1012-02G

Alabeo de los muñones principales y de las bielas

mm

0...0,004

BE03.20-B-1013-02G

Ancho de los semicasquillos principales de ajuste axial

Normal

mm

45,74...45,81

Reparación I

mm

46,24...46,31

Reparación II

mm

46,74...46,81

BE03.20-B-1014-02G

Ovalado y conicidad máxima de los muñones principales y de las bielas

Límite para reutilización

mm

0,02

Cigüeñal nuevo o rectificado

mm

0,01

Número

Denominação

Motor 476.93

BA01.40-B-1001-01G

Tapas de los cojinetes principales en el bloque del motor

Primera etapa

Nm

100

Segunda etapa

Nm

200

Tercera etapa

Nm

300...330

Cuarta etapa

grados

90...100
