20-0099 Kühlerverschlußdeckel prüfen
|
Kühlerverschlußdeckel
Kennzahl | Überdruckventil öffnet bei bar Überdruck neu gebraucht | Unterdruckventil öffnet ab bar Unterdruck |
100 | + 0,15 1,0 1,0 - 0,1 - 0,2 | 0,1 |
Sonderwerkzeuge
Hinweis
Bei Korrosion am Kühler bzw. Ausgleichbehälter-Verschlußdeckel, Deckel erneuern.
Überdruckventil prüfen
-------------------------------
1 Kühler bzw. Ausgleichbehälter-Verschlußdeckel auf den Doppelstutzen aufsetzen.

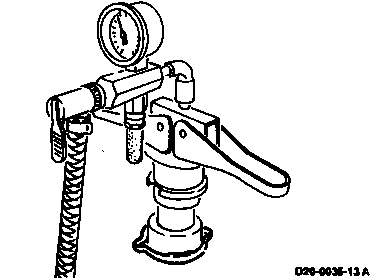

2 Prüfgerät in den Doppelstutzen einsetzen und die beiden Hebel herunterdrücken.
3 Druckluftschlauch mit Reifenfüllanschluß am Prüfgerät anschließen.

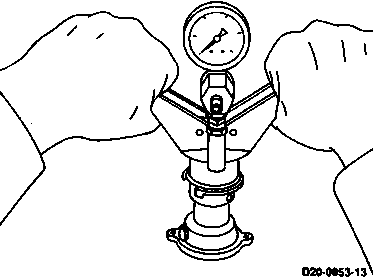

4 Prüfgerät auf 0,9 bis 1,2 bar Überdruck aufbauen. Das Überdruckventil ist in Ordnung, wenn der Öffnungsdruck mit den Werten in der Tabelle übereinstimmt.
5 Prüfgerät und Kühlerverschlußdeckel vom Doppelstutzen abnehmen.
Unterdruckventil prüfen
-------------------------------

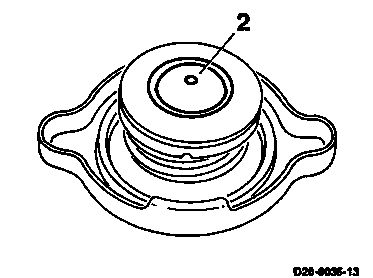

Das Unterdruckventil (2) muß an der Gummidichtung anliegen, sich leicht anheben lassen und nach dem Loslassen zurückfedern.
