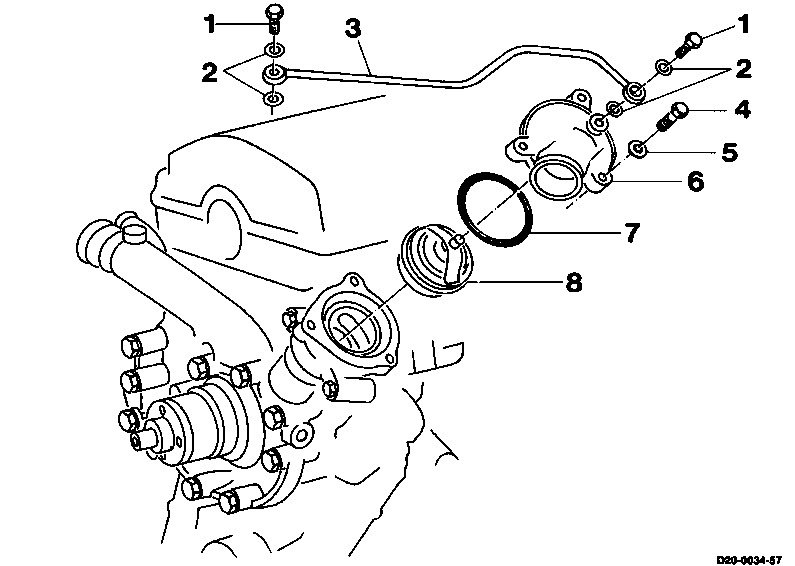

20-2470 Thermostat aus- und einbauen
|
1 Hohlschraube | 8 Nm |
2 Dichtung | erneuern |
3 Entlüftungsleitung | |
4 Sechskantschraube | 10 Nm |
5 Unterlegscheibe | |
6 Thermostatgehäuse-Deckel | |
7 Dichtung | erneuern |
8 Thermostat | prüfen |
Aus- und Einbauen
-------------------------------
1 Kühlmittel ablassen.

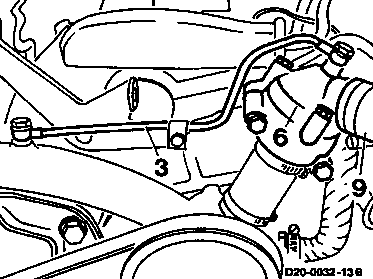

2 Entlüftungsleitungsleitung (3) ausbauen.
3 Kühlmittelschlauch (9) abziehen.
4 Thermostatgehäuse-Deckel (6) ausbauen.
5 Thermostat herausnehmen.
6 Der Einbau erfolgt in umgekehrter Reihenfolge.
Hinweis
Thermostat (8) muß so eingebaut werden, daß das Kugelventil an der höchsten Stelle liegt.
Beim Einfüllen des Kühlmittels wird das Kühlsystem über das Kugelventil am Thermostat selbsttätig entlüftet.
7 Motor laufen lassen, abstelllen und anschließend Dichtheit prüfen.
