01 - 5850 Zylinderkopf einbauen

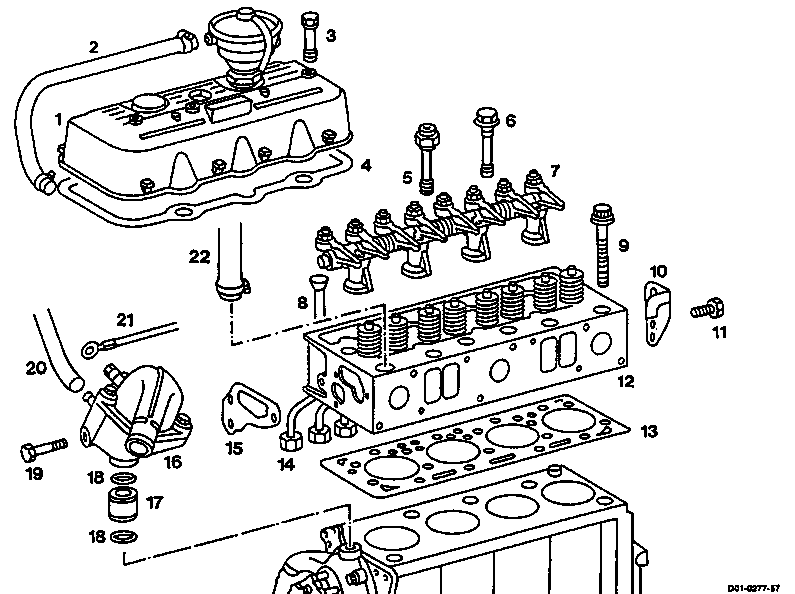

1 Zylinderkopfhaube 2 Motorentlüftungsschlauch 3 Sechskantschraube 4 Dichtung 5 Sechskantschraube 6 Sechskantschraube 7 Kipphebelwerk 8 Stößelstange |
25 Nm. erneuern. 100 Nm. 100 Nm. Kontermutter, 40 Nm Ventilspiel: Einlaßventil 0,4 mm, Auslaßventil 0,6 mm. mit Motorenöl einölen. | 9 Zylinderkopfschraube 10 Montagehaken 11 Sechskantschraube 12 Zylinderkopf 13 Zylinderkopfdichtung 14 Einspritzleitung 15 Dichtung 16 Kühlmittelreglergehäuse 17 Stutzen 18 Dichtring 19 Sechskantschraube 20 Entlüftungsleitung 21 Elektrischer Anschluß Temperaturfühler 22 Heizungsschlauch | Daten "A". erneuern. 25 Nm. erneuern. erneuern. 30 Nm. |
Zylinderkopfschrauben (Position 9) mit Sechskantkopf sind durch Schrauben mit Zwölfkantkopf zu ersetzen.

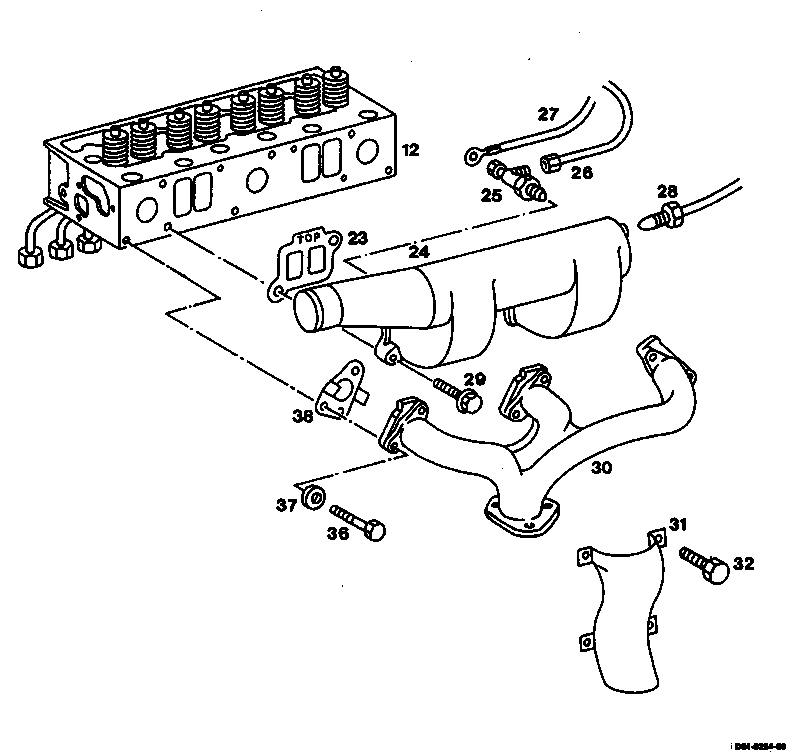

OM 364
12 Zylinderkopf 23 Dichtung 24 Saugrohr 25 Flammstartkerze 26 Kraftstoffleitung 27 Elektrischer Anschluß 28 Spritzdüse-Startpilot 29 Sechskantschraube 30 Auspuffkrümmer |
erneuern, TOP nach oben. 20 Nm. 25 Nm. | 31 Wärmeschutzblech 32 Sechskantschraube 36 Sechskantschraube 37 Scheibe 38 Dichtung |
mit Heißschmier- paste bestreichen, 1. Stufe 60 Nm, 2. Stufe 90° Drehwinkel. erneuern. |

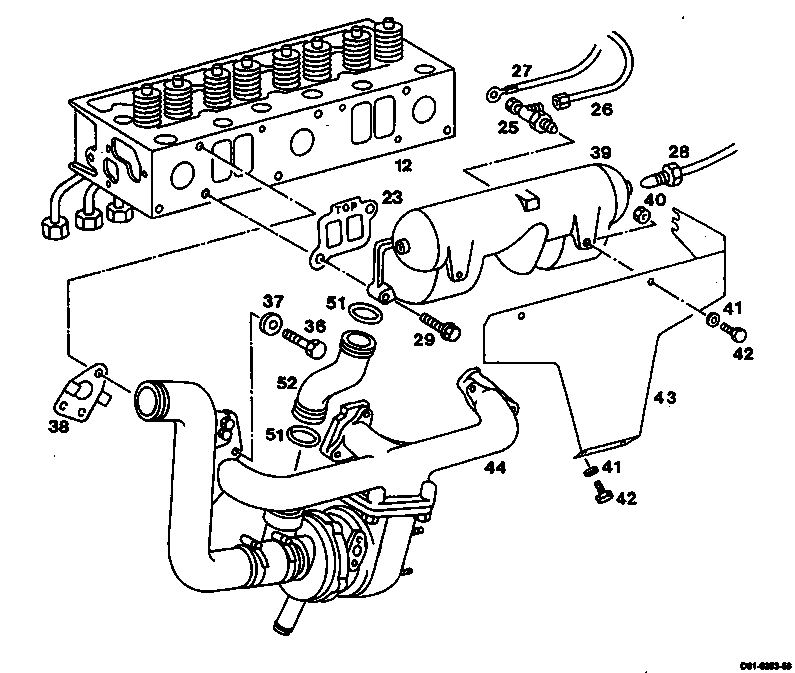

OM 364 A
12 Zylinderkopf 23 Dichtung 25 Flammstartkerze 26 Kraftstoffleitung 27 Elektrischer Anschluß 28 Spritzdüse - Startpilot 29 Sechskantschraube 36 Sechskantschraube |
erneuern, TOP nach oben. 20 Nm. 25 Nm. mit Heißschmier- paste bestreichen, 1. Stufe 60 Nm, 2. Stufe 90° Drehwinkel. | 37 Scheibe 38 Dichtung 39 Ladeluftkrümmer 40 Sechskantmutter 41 Scheibe 42 Sechskantschraube 43 Wärmeschutzblech 44 Auspuffkrümmer, Turbolader und Ansaugrohr 51 Dichtring 52 Zwischenstück |
erneuern. erneuern. |
OM 364 LA
12 Zylinderkopf 23 Dichtung 25 Flammstartkerze 26 Kraftstoffleitung 27 Elektrischer Anschluß 28 Spritzdüse - Startpilot 29 Sechskantschraube 36 Sechskantschraube
|
erneuern, TOP nach oben. mit Dichtmittel Hylomar SQ 32 M abdichten. 20 Nm. 25 Nm. mit Heißschmier- paste bestreichen, 1. Stufe 60 Nm, 2. Stufe 90° Drehwinkel. | 37 Scheibe 38 Dichtung 39 Ladeluftkrümmer 40 Sechskantmutter 41 Scheibe 42 Sechskantschraube 43 Wärmeschutzblech 44 Auspuffkrümmer, Turbolader und Ansaugrohr 56 Hohlschraube 57 Dichtring 58 LDA-Leitung |
erneuern. erneuern. |

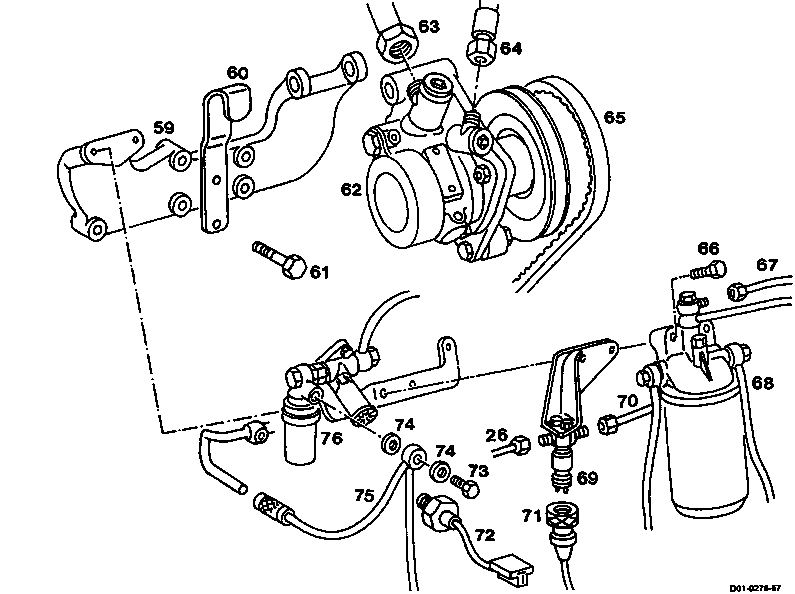

26 Kraftstoffleitung | |
59 Träger | |
60 Montagehaken | |
61 Sechskantschraube | |
62 Lenkhelfpumpe | Spannvorrichtung, 50 Nm. |
63 Hydraulikschlauch (Saugleitung) | |
64 Hydraulikschlauch (Druckleitung) | |
65 Keilriemen | Spannkraft: Neuzustand 450 bis 500 N, |
66 Sechskantschraube | |
67 Kraftstoffleitung-Rücklauf | |
68 Kraftstoffilter | |
69 Magnetventil mit Halter-Flammstartanlage | |
70 Kraftstoffleitung | |
71 Elektrischer Anschluß | |
72 Temperaturschalter-Flammstartanlage | |
73 Hohlschraube | 35 Nm, mit Loctite 221 sichern. |
74 Dichtring | erneuern. |
75 Kraftstoffleitung | |
76 Kraftstoffhandpumpe, Kraftstoffvorfilter und Halter |

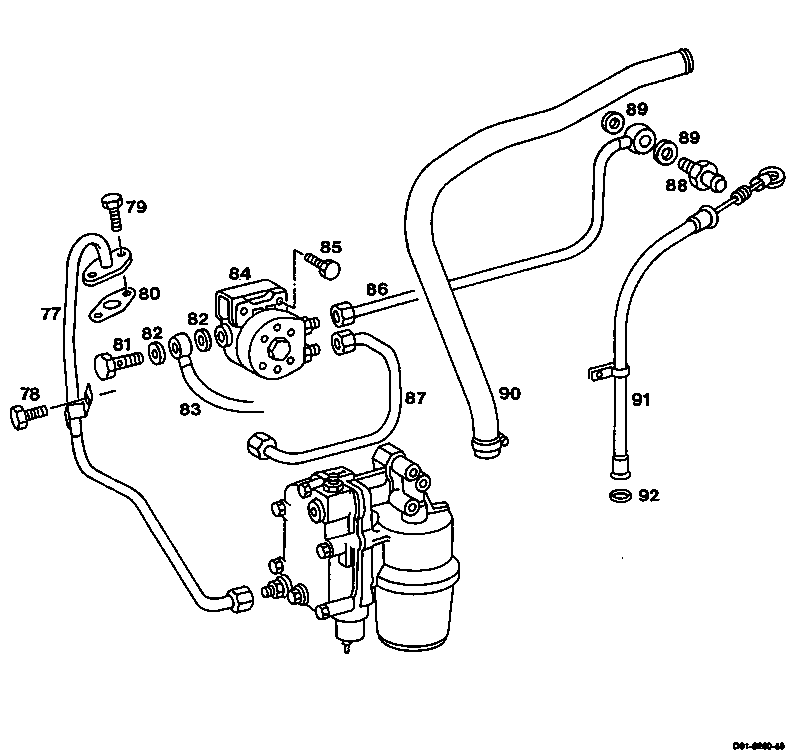

77 Kühlmittelleitung (ab Motor-End-Nr. 118 048) | |
78 Sechskantschraube | |
79 Sechskantschraube | |
80 Dichtung | erneuern. |
81 Hohlschraube | |
82 Dichtringe | erneuern. |
83 Kraftstoffleitung | |
84 Heizgerät | |
85 Sechskantschraube | |
86 Kühlmittelleitung | |
87 Kühlmittelleitung | |
88 Stutzen-Kühlmittelreglergehäuse | |
89 Dichtring | erneuern. |
90 Ansaugleitung-Luftpresser (Druckluft unterstützte Bremsanlage) | |
91 Ölmeßstab-Führungsrohr | |
92 Dichtring | erneuern. |
Zylinderkopfschrauben mit Sechskantkopf sind durch Schrauben mit Zwölfkantkopf zu ersetzen.
Daten "A" (Zylinderkopfschrauben)
Zwölfkantschrauben Nachzug entfällt zulässige Längung | 1. Stufe 60 Nm 2. Stufe 90 Nm 3. Stufe 120 Nm 4. Stufe 90° Drehwinkel max. 113 mm |
Sonderwerkzeuge
Einbauen
1 Unebenheit am Zylinderkopf und an der Zylinderkurbelgehäuse-Trennfläche mit einem Haarlineal prüfen. Eventuelle Unebenheiten bearbeiten.
2 Neue Zylinderkopfdichtung (13) über die
Paßstifte auflegen.
Hinweis
Bezeichnung TOP nach oben.
3 Zylinderkopf über die Paßstifte aufsetzen. Handgriffe herausschrauben.
312 589 01 31 00
4 Schaftlänge der Zylinderkopfschrauben überprüfen.
Zwölfkantschrauben wiederverwendbar bis Schaftlänge "A": max. 113 mm.
Hinweis
Sechskantschrauben sind generell durch Zwölfkantschrauben zu ersetzen. Hinweisschild "Schrauben am Zylinderkopf nicht nachziehen" anbringen.
5 Zylinderkopfschrauben leicht einölen, einschrauben und in der angegebenen Reihenfolge in folgenden Stufen festschrauben.
Zwölfkantschraube:
1. Stufe 60 Nm.
2. Stufe 90 Nm.
3. Stufe 120 Nm.
4. Stufe 90° Drehwinkel.
Nachzug entfällt.
Hinweis
Wurde bei einer Zylinderkopfschraube (9) der Anzugswert überschritten, die Zylinderkopfschraube (9) ausbauen, auf Längung überprüfen und mit Stufe 3 und 4 festschrauben.
Auf keinen Fall dürfen hierbei alle Schrauben in einem Zug gelöst und dann erst festgezogen werden.
6 Stößelstangen (8) mit Motorenöl einölen und einsetzen.

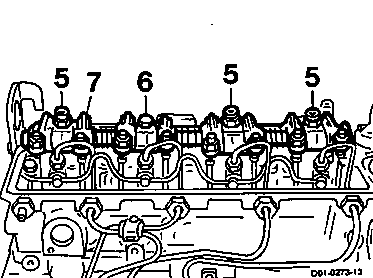

7 Kipphebelwerk (7) auf den Zylinderkopf aufsetzen. Sechskantschrauben (5, 6) festschrauben, 100 Nm.
Hinweis
Einbaureihenfolge beachten:
- Sechskantschrauben (5) mit Bohrung für Zylinderkopfhauben-Befestigung.
- Sechskantschraube (6) ohne Bohrung.

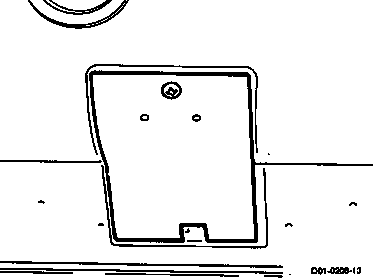

8 Verschlußdeckel für Montage-Öffnung einbauen.
9 Abdeckbleche am Motortunnel anbauen.
10 OM 364 A
Neue Dichtringe in das Zwischenstück (52) ein-legen. Zwischenstück (52) in Flansch einschie-ben. Ladeluftkrümmer über Zwischenstück einbauen.
Hinweis
Verschlußkappen an den Turbolader-Öffnungen vor Anbau abnehmen.
11 Saugrohr (24) bzw. Ladeluftkrümmer (39) mit neuen Dichtungen (23) TOP nach oben anbauen. Sechskantschraube (29) festschrauben, 25 Nm.
12 Neue Dichtungen an Auspuffkrümmer (44) auflegen und mit Sechskantschrauben (36) festschrauben.
1. Stufe 60 Nm,
2. Stufe 90° Drehwinkel.
Hinweis
Sechskantschrauben mit Heißschmierpaste einstreichen.
13 OM 364 LA
LDA-Leitung (58) am Ladeluftkrümmer mit neuen Dichtringen (57) anbauen. Hohlschraube (56) festschrauben.
14 OM 364
Wärmeschutzblech (31) anbauen.
15 OM 364 A, LA
Wärmeschutzblech (43) für den Turbolader anbauen.
Hinweis
Hintere Befestigung des Wärmeschutzbleches (43) wird mit dem, am Zylinderkopf befestigten Montagehaken (10), festgeschraubt. Bei der älteren Ausführung Montagehaken erst nach Anbau der Zylinderkopfhaube festschrauben.
16 Reguliergestänge bzw. Bowdenzug am Regulierhebel anbauen.
Hinweis
Kugelpfanne mit Optimol Olista Moly 2 einfetten.
17 Bei Startpilot-Anlage
Spritzdüse (28) am Saugrohr bzw. Ladeluftkrümmer festschrauben, 20 Nm.

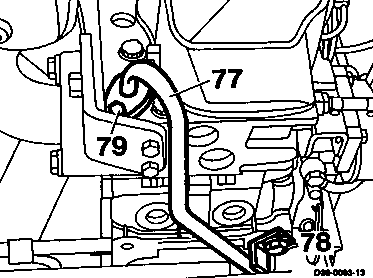

18 364 A, LA ab Motor-End-Nr. 118 048
Kühlmittelleitung am Ölkühler festschrauben. Kühlmittelleitung (77) mit neuer Dichtung am Zylinderkopf anbauen. Sechskantschrauben (78, 79) festschrauben.
19 Träger (59) für Kraftstoff-Hauptfilter, Lenkhelfpumpe und Montagehaken (60) einbauen, mit Sechskantschrauben (61) festschrauben.
20 Einspritzleitungen (14) festschrauben,
25 Nm.
000 589 68 03 00
21 Kraftstoffilter (68), Halter (76) mit angebauter Kraftstoffhandpumpe und Kraftstoffvorfilter anbauen.
22 Bei Flammstart-Anlage.
22.1 Halter mit Magnetventil (69) unter Kraftstoffilter-Flansch mitanbauen.
22.2 Kraftstoffleitungen (26, 70) an Magnetventil festschrauben.
22.3 Elektrischen Anschluß am Magnetventil (69) herstellen. Temperaturschalter (72) an Zylinderkopf festschrauben und Steckverbindung herstellen.
22.4 OM 364 LA
Flammstartkerze (25) in Ladeluftkrümmer festschrauben.
Hinweis
Flammstartkerze mit Hylomar SQ 32 M abdichten.
22.5 Elektrischen Anschluß (27) an der Flammstartkerze (25) herstellen.
22.6 Kraftstoffleitung (26) an der Flammstartkerze (25) festschrauben.
23 Heizungsschlauch (22) am Zylinderkopf vorne links anbauen.
24 Ölmeßstab-Führungsrohr (91) mit neuem Dichtring am Stutzen-Zylinderkurbelgehäuse anbauen.
25 Bei angebauter Lenkhelfpumpe.
25.1 Lenkhelfpumpe einbauen.
25.2 Hydraulikschläuche (63, 64) festschrauben.
25.3 Keilriemen (65) auflegen und spannen. Sechskantschraube (62a) und Klemmstück an Träger festschrauben, 50 Nm.
25.4 Keilriemenspannkraft prüfen (13-1001).
Neuzustand 450 bis 500 N (45 bis 50 kg),
Nachspannen 300 bis 400 N (30 bis 40 kg).
26 Bei Kraftstoff-Vorwärmanlage.
26.1 Heizgerät (84) anbauen.
26.2 Kraftstoffleitung (83) am Heizgerät mit neuen Dichtringen (82) anbauen.
26.3 Hohlschraube (81) festschrauben.
26.4 Kühlmittelleitungen (86, 87) am Heizgerät festschrauben.
27 Kraftstoffleitung-Rücklauf (67) festschrauben, 35 Nm.
28 Kraftstoffleitung-Zulauf und Leckölleitung (75) mit neuen Dichtringen an den Kraftstoff-Vorfilter anbauen.
29 Hohlschraube (73) mit Loctite 221 sichern und festschrauben, 35 Nm.
30 Leckölleitung (75) am Anschluß des 4. Zylinders aufschieben.
31 Bei Druckluft unterstützter Bremsanlage Ansaugleitung (90) zwischen Luftfilter und Luftpresser einbauen.
32 Unterdruckleitung zum Bremsgerät am Vorbau oben anbauen.

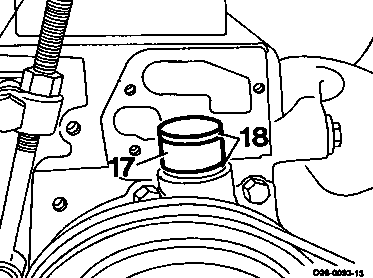

33 Verbindungsstutzen (17) mit neuen Dichtringen (18) einbauen.

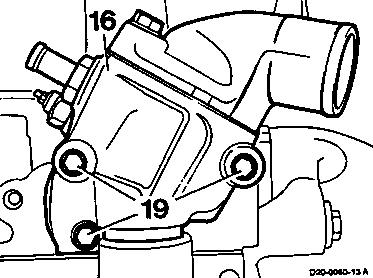

34 Kühlmittelreglergehäuse (16) mit neuer Dichtung anbauen, Sechskantschrauben (19) festschrauben, 30 Nm.
35 Entlüftungsleitung (20) am Kühlmittelregler-gehäuse anbauen.
36 Bei Kraftstoff-Vorwärmanlage
Kühlmittelleitung mit neuen Dichtringen anbauen, Stutzen festschrauben.
37 Elektrischen Anschluß (21) am Temperaturfühler herstellen.
38 Kühlmittelschläuche anbauen.
39 Motorentlüftungsschlauch (2) am Ansaugrohr anbauen.
Luftansaugschlauch an Saugrohr bzw. Ladeluftkrümmer anbauen.
40 Ventilspiel einstellen (05-1170).
Ventilspiel: Einlaßventil 0,40 mm.
Auslaßventil 0,60 mm.
Anziehdrehmoment Kontermutter, 40 Nm.
422 589 00 11 00
422 589 01 23 00
617 589 04 23 00
617 589 00 40 00
41 Zylinderkopfhaube (1) mit neuer Dichtung anbauen, Sechskantschrauben (3) festschrauben, 25 Nm.
42 OM 364 A, LA
Bei älterer Ausführung Montagehaken (10) am Zylinderkopf festschrauben.
43 Batterie anklemmen.
44 Kraftstoffanlage entlüften.
45 Motorenöl wechseln.
46 Kühlmittel einfüllen und Kühlsystem auf Dichtheit prüfen.
47 Motor starten und im Leerlauf laufen lassen. Motor-Öldruckanzeige beobachten. Nach ca. 10 Sekunden muß Druck angezeigt werden. Motor abstellen und auf Dichtheit prüfen.
48 Leerlaufdrehzahl einstellen.
49 Servolenkung auffüllen und entlüften.
