30 - 1010 Motorregulierung einstellen
Einstellen
-------------------------------
1 Motor betriebswarm fahren.
2 Drehzahlmesser anschließen.
3 Leerlaufregulierkopf vollständig zurückstellen.
4 Leerlaufdrehzahl überprüfen. Sollwert 600-650 min -1.
5 Wird die Drehzahl nicht erreicht, den Leerlauf an der Druckstange des Motorabstellzylinders auf Sollwert einstellen.
Hinweis

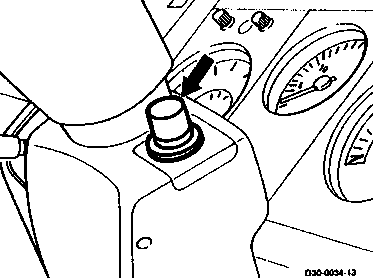

Der Leerlaufanschlag muß anliegen (Pfeil).
6 Motor mit Vollgas laufen lassen und prüfen, ob der Verstellhebel an der Einspritzpumpe am Vollastanschlag anliegt.
Hinweis
Der Übergasschalter darf nicht betätigt werden.

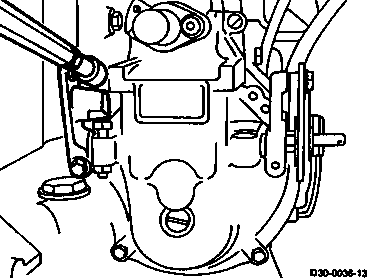

7 Liegt der Verstellhebel nicht am Vollastanschlag an, Reguliergestänge (Pfeil) entsprechend einstellen.

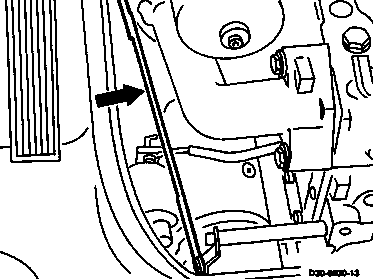

8 Bei Fahrzeugen mit Bowdenzug Kontermutter am Halter des Bowdenzugs lösen, Bowdenzug entsprechend einstellen, Kontermuttern festziehen.
Hinweis
Nach Einstellung Vollastanschlagprüfung wiederholen.
