gf2000b000101a
Kühlmittelkreislauf Schema
Typ gf · Thema 20.00 · Version 0100 · 2020-02-20
Gültig für: Motor 471.9 im Typ 963, 964 außer Code B3H (Sekundär-Wasser-Retarder)
Einordnung
Funktionsgruppe 1 Motor › 20 Motorkühlung › 20.00 Allgemeines — Baureihe 471 (Baumuster 9**) · Baureihe 963 · Baureihe 964
EinPAS 15 Motor › 15.25 Motorkühlsystem › 15.25.1 Grundinformation — Baureihe 471 (Baumuster 9**) · Baureihe 963 · Baureihe 964
GF20.00-B-0001-01A

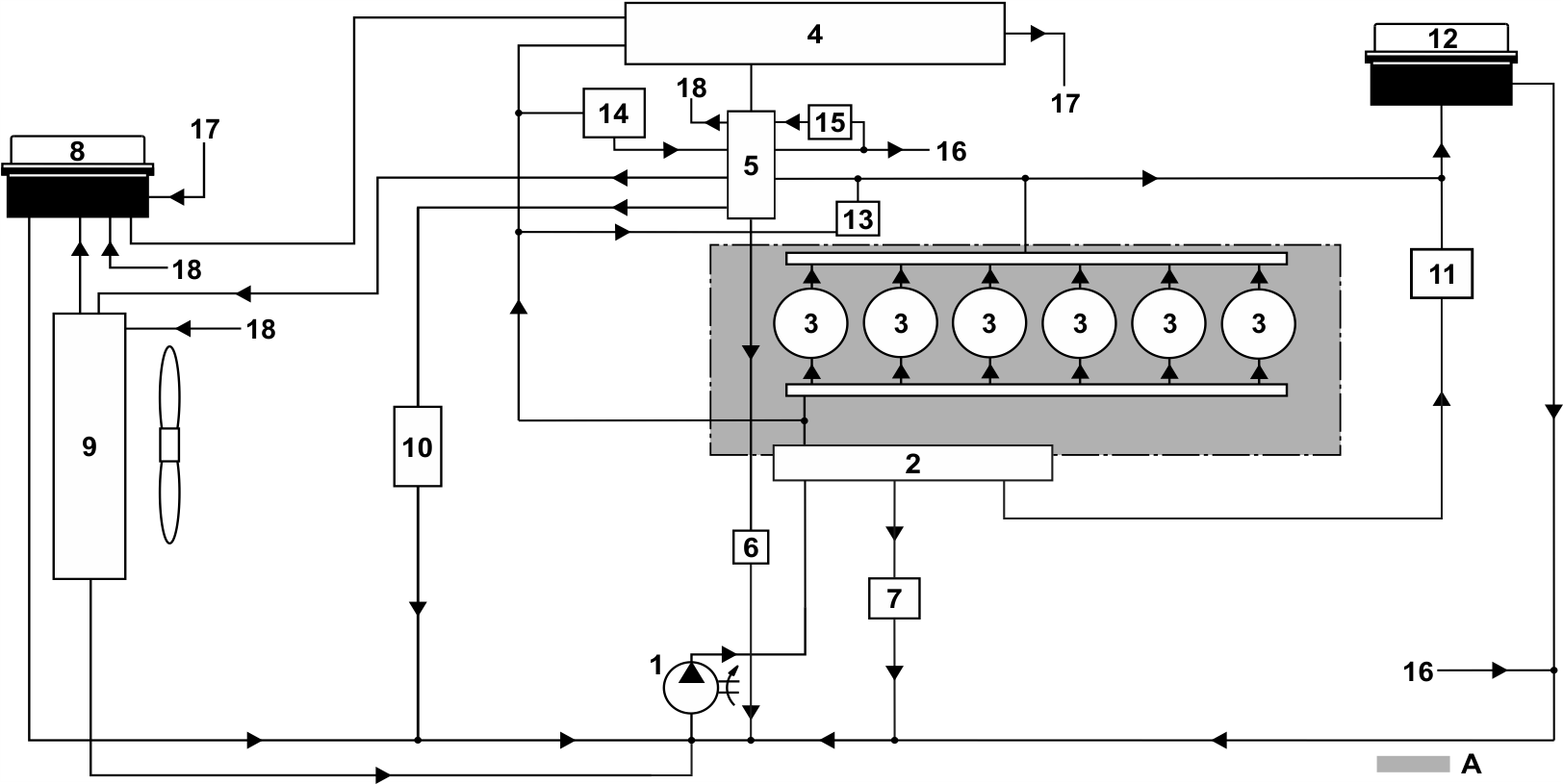

| Kühlmittelkreislauf Schema
|
|
|
Motor
| 471.9 im Typ 963, 964
|
|
| außer Code B3H (Sekundär-Wasser-Retarder)
|
1
| Kühlmittelpumpe
|
| 8
| Kühlmittelausgleichsbehälter
|
| 14
| AGR-Stellglied
|
2
| Kühlmittelölwärmetauscher
|
| 9
| Kühler
|
| 15
| Retarder
|
3
| Motorzylinder
|
| 10
| Lufterhitzer des Fahrerhauses
|
| 16
| Schmierkreis
|
4
| Abgasrückführkühler
|
| 11
| Stellglied des Diffusors
|
| 17
| Motorbelüftung
|
5
| Kühlmittelverteilungskammer
|
| 12
| AdBlue®-Behälter
|
| 18
| Kühlerbelüftung
|
6
| Bypass
|
| 13
| HC-Dosiergerät
|
| A
| Kurbelgehäuse
|
7
| Kompressor
|
|
|
|
|
|
|
