Himmel Verdeck aus-, einbauen

AR68.30-P-1770QA

Himmel Verdeck aus-, einbauen

24.10.2017

Typ

207.4, 209.4

Dargestellt am Typ 209

1

Niet

2

Innenhimmel

3

Dichtlippe

4

Montageblech Verdeckverschluss

5

Dichtlippe

6

Dachspriegel

Dargestellt am Typ 209

7

Niet

10

Dachspriegel

13

Spanngummiband

8

Spannband

11

Niet

9

Befestigung Spannband

12

3. Dachspriegel

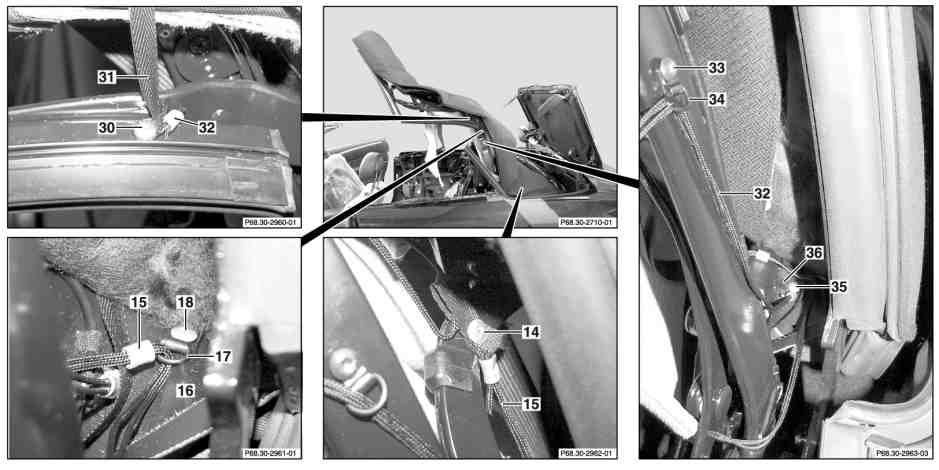

Dargestellt am Typ 209

14

Niet

18

Niet

33

Schraube

15

Spannseil

30

Niet

34

Öse

16

Stoffhaltebügel

31

Spannband

35

Niet

17

Öse

32

Spannseil

36

Halter

Dargestellt am Typ 209

2

Innenhimmel

23

Niet

28

Querstrebe

20

Dachspriegel

24

Gewebespannband

29

Heckscheibenrahmen

21

Mutter

25

Spannband

22

Befestigungsscharnier

27

Öse

Dargestellt am Typ 209

15

Spannseil

16

Stoffhaltebügel

19

Dachgestell

32

Spannseil

 Warnung

Verletzungsgefahr durch Klemmen oder Quetschen, im Extremfall durch Abscheren von Gliedmaßen bei Eingriffen in die Mechanik

Beim Bewegen von Bauteilen dürfen sich keine Körperteile oder Gliedmaßen im Bewegungsbereich der Mechanik befinden.

AS00.00-Z-0009-01A

 Warnung

Verletzungsgefahr im Bereich des Überrollbügels bei Prüf- und Instandsetzungsarbeiten

Vor Arbeiten im Bereich des Überrollbügels die Fondkopfstützen vollständig ausfahren.
Körperteile aus dem Ausfahrbereich der Überrollbügel fernhalten.Typ 207.4

AS91.00-Z-0003-01A

 Warnung

Verletzungsgefahr im Bereich des Überrollbügels bei Prüf- und Instandsetzungsarbeiten

Vor Arbeiten im Bereich des Überrollbügels die Fondkopfstützen manuell herausziehen.
Körperteile im Ausfahrbereich der Überrollbügel fernhalten.Typ 209.4

AS91.00-Z-0003-01QA



Ausbauen

1

Verkleidung am Verdeck vorn ausbauen

AR68.30-P-4320QA

2

Niet (1) links und rechts abschlagen und restlichen Niet (1) links und rechts entfernen

 Typ 207.4## ## bis 205475, 209.4
Spannband der Isolierung ist gemeinsam mit dem Innenhimmel (2) an dem Niet (1) befestigt.

3

Den Innenhimmel (2) mit Dichtlippe (3) von Montageblech Verdeckverschluss (4) abziehen

4

Verdeck in Zwischenstellung bringen

 Siehe Bild.

5

Dichtlippe (5) von dem Dachspriegel (6) abziehen

6

Dichtlippe von dem Dachspriegel (10) abziehen

7

Dichtlippe von dem 3. Dachspriegel (12) abziehen

8

Niet (7) abschlagen und restlichen Niet (7) entfernen

9

Spannband (8) abnehmen

10

Befestigung Spannband (9) aus dem Dachspriegel (10) ausfahren

11

Niet (11) an dem 3. Dachspriegel (12) abschlagen

12

Spanngummiband (13) abnehmen und restlichen Niet (11) entfernen

13

Niet (14) abschlagen

14

Spannseil (15) abnehmen und restlichen Niet (14) entfernen

15

Niet (18) an den Stoffhaltebügel (16) abschlagen

16

Spannseil (15) mit Öse (17) abnehmen und restlichen Niet (18) entfernen

17

Niet (30) abschlagen

18

Spannband (31) abnehmen und restlichen Niet (30) entfernen

19

Spannseil (32) abnehmen

Nicht bei Typ 207 mit dem geänderten Innenhimmel (2)



Spannseile am Himmel Verdeck geändert

Typ 207.4## ## ab 203816

BT68.30-P-1770-01EC

20

Niet (35) abschlagen

Nicht bei Typ 207 mit dem geänderten Innenhimmel (2)



Spannseile am Himmel Verdeck geändert

Typ 207.4## ## ab 203816

BT68.30-P-1770-01EC

21

Spannseil (32) mit dem Halter (36) abnehmen und restlichen Niet (35) entfernen

Nicht bei Typ 207 mit dem geänderten Innenhimmel (2)



Spannseile am Himmel Verdeck geändert

Typ 207.4## ## ab 203816

BT68.30-P-1770-01EC

22

Schraube (33) herausdrehen

Nicht bei Typ 207 mit dem geänderten Innenhimmel (2)



Spannseile am Himmel Verdeck geändert

Typ 207.4## ## ab 203816

BT68.30-P-1770-01EC

23

Öse (34) mit Spannseil (32) abnehmen

Nicht bei Typ 207 mit dem geänderten Innenhimmel (2)



Spannseile am Himmel Verdeck geändert

Typ 207.4## ## ab 203816

BT68.30-P-1770-01EC

24

Verdeck schließen

 Den Stoffhaltebügel (16) aufgestellt lassen.

25

Mutter (21) herausdrehen

26

Den Innenhimmel (2) ablösen

27

Den Innenhimmel (2) aus dem Heckscheibenrahmen (29) herausziehen

28

Niet (23) an Befestigungsscharnier (22) abschlagen

29

Gewebespannband (24) mit Spannband (25) abnehmen und restlichen Niet (23) entfernen

30

Gewebespannband (24) durch Öse (27) führen

 Gewebespannband (24) verläuft unter Verdeckbezug.

31

Den Innenhimmel (2) aus dem Dachspriegel (20) herausziehen

32

Den Innenhimmel (2) aus Fahrzeug nehmen



Einbauen

33

Den Innenhimmel (2) in Fahrzeug legen

34

Den Innenhimmel (2) in Einbaulage platzieren

35

Den Innenhimmel (2) in dem Dachspriegel (20) einfahren

36

Den Innenhimmel (2) um Querstrebe (28) legen

37

Gewebespannband (24) durch Öse (27) ziehen

38

Spannband (25) um Querstrebe (28) legen

39

Den Innenhimmel (2) an dem Heckscheibenrahmen (29) mit Mutter (21) festschrauben

 Typ 209.4Mutter an Scheibenrahmen Heckscheibe

*BA67.20-P-1001-02B

40

Gewebespannband (24) und Spannband (25) mit Niet (23) vernieten

Niet

*BR00.45-Z-1007-13A

Blindniet Befestigung Zug, 3,29,5 K9,5

*BR00.45-Z-1006-13A

41

Den Innenhimmel (2) in dem Heckscheibenrahmen (29) drücken

42

Verdeck in Zwischenstellung bringen

 Siehe Bild.

43

Spannseil (15) mit Öse (17) an dem Stoffhaltebügel (16) mit Niet (18) vernieten

Blindniet Befestigung Zug, 3,29,5 K9,5

*BR00.45-Z-1006-13A

44

Spannseil (15) hinter Dachgestell (19) nach oben führen

45

Spannseil (15) mit Niet (14) vernieten

Blindniet Befestigung Zug, 3,29,5 K9,5

*BR00.45-Z-1006-13A

46

Spannseil (32) und dem Halter (36) mit Niet (35) vernieten

Nicht bei Typ 207 mit dem geänderten Innenhimmel (2)



Spannseile am Himmel Verdeck geändert

Typ 207.4## ## ab 203816

BT68.30-P-1770-01EC

Blindniet Befestigung Zug, 3,29,5 K9,5

*BR00.45-Z-1006-13A

47

Spannseil (32) und Öse (34) mit Schraube (33) anschrauben

Nicht bei Typ 207 mit dem geänderten Innenhimmel (2)



Spannseile am Himmel Verdeck geändert

Typ 207.4## ## ab 203816

BT68.30-P-1770-01EC

48.1

Spannband (31) und Spannseil (32) mit Niet (30) vernieten

Nicht bei Typ 207 mit dem geänderten Innenhimmel (2)



Spannseile am Himmel Verdeck geändert

Typ 207.4## ## ab 203816

BT68.30-P-1770-01EC

Blindniet Befestigung Zug, 3,29,5 K9,5

*BR00.45-Z-1006-13A

48.2

Spannband (31) mit Niet (30) vernieten

Nicht bei Typ 207 mit dem geänderten Innenhimmel (2)



Spannseile am Himmel Verdeck geändert

Typ 207.4## ## ab 203816

BT68.30-P-1770-01EC

Blindniet Befestigung Zug, 3,29,5 K9,5

*BR00.45-Z-1006-13A

49

An den 3. Dachspriegel (12) Spanngummiband (13) mit Niet (11) vernieten

Blindniet Befestigung Zug, 3,29,5 K9,5

*BR00.45-Z-1006-13A

50

Befestigung Spannband (9) in den Dachspriegel (10) einfahren

51

Spannband (8) mit Niet (7) an den Dachspriegel (10) vernieten

Blindniet Befestigung Zug, 3,29,5 K9,5

*BR00.45-Z-1006-13A

52

Dichtlippe mit dem Innenhimmel (2) auf den 3. Dachspriegel (12) drücken

53

Dichtlippe mit dem Innenhimmel (2) auf den Dachspriegel drücken

54

Dichtlippe (3) mit dem Innenhimmel (2) auf den Dachspriegel (6) drücken

55

Verdeck vollständig öffnen

 Verdeck in Verdeckkasten ablegen.

56

Den Innenhimmel (2) mit Dichtlippe (3) auf Montageblech Verdeckverschluss (4) aufdrücken

57

Den Innenhimmel (2) mit Montageblech Verdeckverschluss (4) seitlich mit Niet (1) vernieten


Typ 207.4## ## bis 205475, 209.4
Spannband der Isolierung zusammen mit Niet (1) vernieten.
Sonst ist die Funktion der Isolierung nicht gewährleistet.

Blindniet Befestigung Zug, 3,29,5 K9,5

*BR00.45-Z-1006-13A

58

Verkleidung am Verdeck vorn einbauen

AR68.30-P-4320QA

 Heckscheibe

Nummer

Benennung

Typ 209.4

BA67.20-P-1001-02B

Mutter an Scheibenrahmen Heckscheibe

Nm

5

Reparaturmittel

Nummer

Bezeichnung

Bestellnummer

BR00.45-Z-1006-13A

Blindniet Befestigung Zug, 3,29,5 K9,5

A 004 990 35 97

BR00.45-Z-1007-13A

Niet

A 004 990 36 97
