D68.30-2428-06
Dargestellt am Typ 900.633 an der Seitenscheibe hinten links
1 Verkleidung hinten
2 Verkleidung oben
3 Verkleidung unten
4 Verkleidung vorne
5 Verkleidung an der Hecksäule
6 Dichtrahmen
7 Ablagefach im Fahrgastraum (bei Code (D46) Gepäckablage überkopf)
8 Seitenwandverkleidung hinten
9 Nothammer

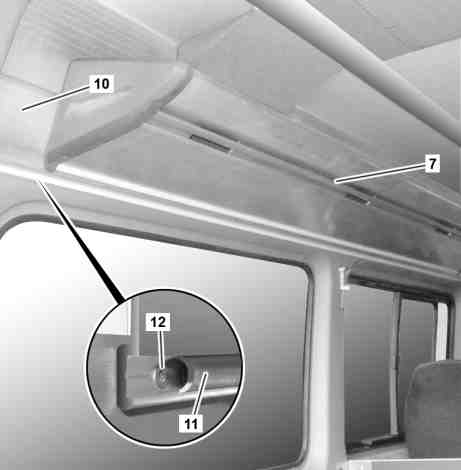

D68.30-2429-12
7 Ablagefach im Fahrgastraum (bei Code (D46) Gepäckablage überkopf)
10 Luftschacht
11 Kederleiste
12 Schraube
D68.30-2430-12
3 Verkleidung unten
8 Seitenwandverkleidung hinten
19 Klipp
D68.30-2431-12
Dargestellt am Typ 900.633
4 Verkleidung vorne
8 Seitenwandverkleidung hinten
9 Nothammer
13 Dichtrahmen
14 Verkleidung
15 Verkleidung
16 Halter
17 Spreizklipps
18 Seitenwandverkleidung vorne
| Aus-, Einbauen | ||
| Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum | ||
1 | Verkleidung an der Hecksäule (5) ausbauen | ||
2 | Dichtrahmen (6) ausbauen | ||
3 | Verkleidung hinten (1) abbauen | Die Verkleidung hinten (1) ist mit Klebeband an der Karosserie befestigt. | |
Die Verkleidung hinten (1) vorsichtig ablösen. Andernfalls kann die Verkleidung hinten (1) brechen und muss erneuert werden. | |||
Einbau: Wird die Verkleidung hinten (1) wieder verwendet, Klebefolien auf Beschädigung prüfen, ggf. ersetzen. | |||
Langkeil | |||
4 | Kederleiste (11) von Luftschacht (10) abbauen | ||
5 | Sämtliche Schrauben (12) herausschrauben | ||
6 | Luftschacht (10) unten leicht abheben | ||
7 | Verkleidung oben (2) abbauen | Die Verkleidung oben (2) ist mit Klebeband an der Karosserie befestigt. | |
Die Verkleidung oben (2) vorsichtig ablösen. Andernfalls kann die Verkleidung oben (2) brechen und muss erneuert werden. | |||
Einbau: Wird die Verkleidung oben (2) wieder verwendet, Klebefolien auf Beschädigung prüfen, ggf. ersetzen. | |||
Langkeil | |||
8 | Seitenwandverkleidung hinten (8) oben ausklipsen und von der Seitenwand, wie dargestellt, leicht abheben | Seitenwandverkleidung hinten (8) muss nicht komplett ausgebaut werden. | |
Einbau: Klipps (19) auf Beschädigung prüfen, ggf. erneuern. | |||
Ausklipser | |||
9 | Verkleidung unten (3) abbauen | Die Verkleidung unten (3) ist mit Klebeband an der Karosserie befestigt. | |
Die Verkleidung unten (3) vorsichtig ablösen. Anderfalls kann die Verkleidung unten (3) brechen und muss erneuert werden. | |||
Einbau: Wird die Verkleidung unten (3) wieder verwendet, Klebefolien auf Beschädigung prüfen, ggf. ersetzen. | |||
Langkeil | |||
10 | Dichtrahmen (13) an vorderer Seitenscheibe ausbauen | ||
11 | Seitenwandverkleidung vorne (18) oben ausklipsen und von der Seitenwand leicht abheben | Seitenwandverkleidung vorne (18) muss nicht komplett ausgebaut werden. Klipps (19) auf Beschädigung prüfen, ggf. erneuern. | |
Ausklipser | |||
12 | Verkleidung (14) und Verkleidung (15) an vorderer Seitenscheibe ausbauen | Die Verkleidungen (14, 15) sind mit Klebeband an der Karosserie befestigt. | |
Die Verkleidungen (14, 15) vorsichtig ablösen. Andernfalls können die Verkleidungen (14, 15) brechen und müssen erneuert werden. | |||
Einbau: Werden die Verkleidungen (14, 15) wieder verwendet, Klebefolien auf Beschädigung prüfen, ggf. ersetzen. | |||
Langkeil | |||
13 | Blombe am Nothammer (9) abbauen und Nothammer (9) herausnehmen | ||
14 | Spreizklipps (17) ausbauen und Halter (16) abnehmen | Spreizklipps erneuern. | |
15 | Luftschacht (10) am Ablagefach im Fahrgastraum (7) leicht anheben | Bei Fahrzeug mit Code (D46) Gepäckablage überkopf | |
16 | Verkleidung vorne (4) abbauen | Die Verkleidung vorne (4) ist mit Klebeband an der Karosserie befestigt. | |
Die Verkleidung vorne (4) vorsichtig ablösen. Anderfalls kann die Verkleidung vorne (4) brechen und muss erneuert werden. | |||
Einbau: Wird die Verkleidung vorne (4) wieder verwendet, Klebefolien auf Beschädigung prüfen, ggf. ersetzen. | |||
Langkeil | |||
17 | Einbau in umgekehrter Reihenfolge |
452 589 01 63 00
Ausklipser
Langkeil
115 589 03 59 00
Referenzierte Dokumente
- ah6800n000101s Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum
- ar6830d4505ch Verkleidung an der Hecksäule aus-, einbauen
