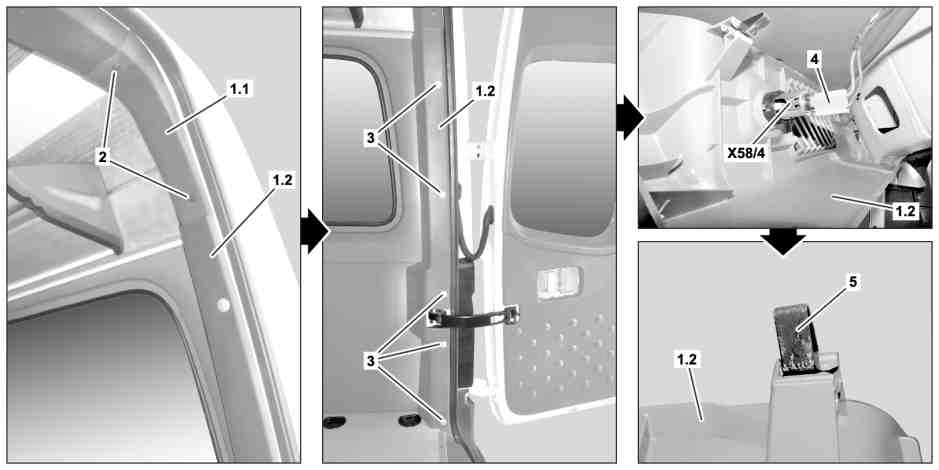

D68.30-2419-09
Dargestellt am Typ 900.633
1.1 Verkleidung oben
(nur bei Typ 900.633)
1.2 Verkleidung unten
2 Spreizklipps (nur bei Typ 900.633)
X58/4 Steckdose Laderaum
3 Spreizklipps
4 Elektrische Steckverbindung
5 Klammer
| Aus-, Einbauen | ||
| Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum | ||
1 | Spreizklipps (2) ausbauen | Bei Typ 900.633 | |
Ausklipser | |||
2 | Verkleidung oben (1.1) abnehmen | Bei Typ 900.633 | |
3 | Spreizklipps (3) ausbauen | Ausklipser | |
4 | Verkleidung unten (1.2) von Hecksäule abziehen und zur Seite schwenken, bis die elektrische Steckverbindung (4) zugängig ist | Verkleidung unten (1.2) vorsichtig von der Hecksäule abziehen. Andernfalls können die Aufnahmen der Klammern (5) brechen und die Verkleidung unten (1.2) muss ersetzt werden. | |
Verkleidung unten (1.2) ist an der Hecksäule mit 4 Klammern (5) befestigt. | |||
5 | Elektrische Steckverbindung (4) an der Steckdose Laderaum (X58/4) trennen und Verkleidung unten (1.2) herausführen | ||
6 | Einbau in umgekehrter Reihenfolge |
Ausklipser
452 589 01 63 00
Referenzierte Dokumente
- ah6800n000101s Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum
