Seitenwandverkleidung Mitte aus-, einbauen

AR68.30-D-1454A

Seitenwandverkleidung Mitte aus-, einbauen

05.12.2019

Typ

906.657

mit Code P0E (Mastercode Sprinter Tourer)

Typ

906.657

mit Code P0F (Mastercode Sprinter Tourer 19+1 Inland)

Typ

906.657

mit Code P0G (Mastercode Sprinter Tourer 16+1)

Typ

906.657

mit Code P0H (Mastercode Sprinter Tourer 19+1)

Typ

906.657

mit Code PE4 (Mastercode Bus DCAA Fa. Argen)

Typ

906.657

mit Code PE5 (Mastercode Bus Podestbestuhlung Fa. Argen)

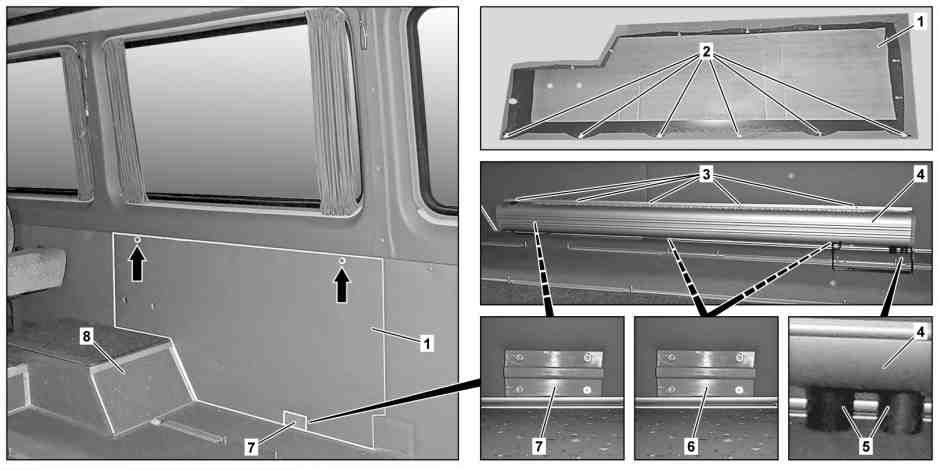

1

Seitenwandverkleidung

4

Zusatzwärmetauscher (mit Code H12 (Warmwasser-Zusatzheizung))

7

Halter (mit Code H12 (Warmwasser-Zusatzheizung))

2

Halteklipps

6

Halter (mit Code H12 (Warmwasser-Zusatzheizung))

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Den Zusatzwärmetauscher (4) teilweise ausbauen

Bei Ausbau der linken Seitenwandverkleidung (1).

Typ 906.657 mit Code H12 (Warmwasser-Zusatzheizung)

AR83.60-D-7215C


Kühlmittelrohre an Zusatzwärmetauscher (4) nicht abknicken.
Ansonsten kann es zum Ausfall des Zusatzwärmetauschers (4) kommen.

 Kühlmittelleitungen des Zusatzwärmetauschers (4) nicht trennen.

 Den Zusatzwärmetauscher (4) aus den Haltern (6, 7) herausheben und auf Bodenbelag absenken.

2

Den Halter (7) ausbauen

Typ 906.657 mit Code H12 (Warmwasser-Zusatzheizung)
Bei Ausbau der linken Seitenwandverkleidung (1).

3

Abdeckungen (Pfeile) der jeweiligen Seitenwandverkleidung (1) ausbauen

 Unter den Abdeckungen (Pfeile) befinden sich die Schrauben der Seitenwandverkleidung (1).

 Ausklipser

*452589016300

4

Schrauben der jeweiligen Seitenwandverkleidung (1) herausschrauben

5

Jeweilige Seitenwandverkleidung (1) ausbauen

 Hierzu Seitenwandverkleidung (1) ausklippen.

 Einbau: Entsprechende Halteklipps (2) auf Beschädigung prüfen.

 Ausklipser

*452589016300

 Langkeil

*115589035900

Bei entsprechendem Befund



Beschädigte Halteklipps (2) erneuern.

6

Einbau in umgekehrter Reihenfolge
