Seitenwandverkleidung aus-, einbauen

AR68.30-D-1450M

Seitenwandverkleidung aus-, einbauen

29.09.2016

Typ

906.6

mit Code V21 (Innenverkleidung Luxus)

außer Code PE4 (Mastercode Bus DCAA Fa. Argen)

außer Code PE5 (Mastercode Bus Podestbestuhlung Fa. Argen)

außer Code ZO1 (Motorcaravan James Cook Compact)

außer Code ZO2 (Motorcaravan James Cook Classic)

Typ

906.7

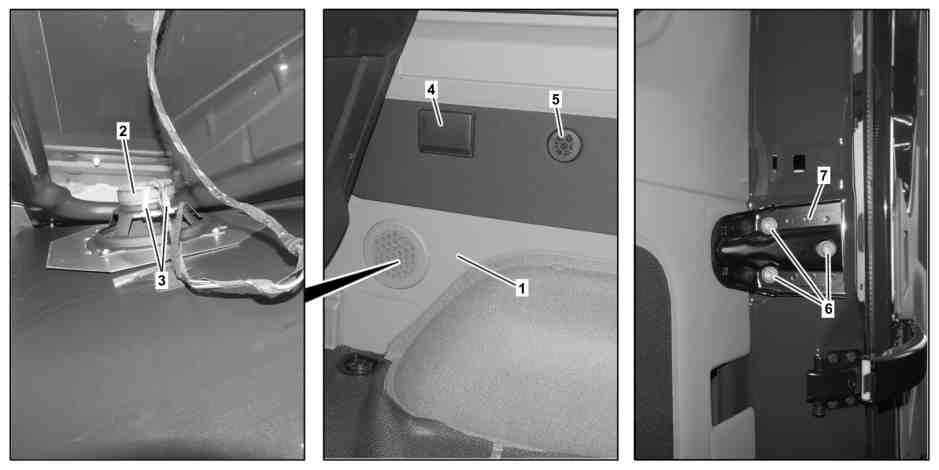

Dargestellt am Typ 906.7 mit Code EL9 (Zwei-Wege-Lautsprechersystem vorn und hinten) und mit Code W54 (Rückwandtür zweiflügelig 270 Grad), an der rechten Seitenwandverkleidung (1)

1

Seitenwandverkleidung

5

Hochtonlautsprecher

2

2-Wege-Lautsprecher

6

Schrauben

3

Elektrische Steckverbindungen

7

Halter

4

Ablagefach

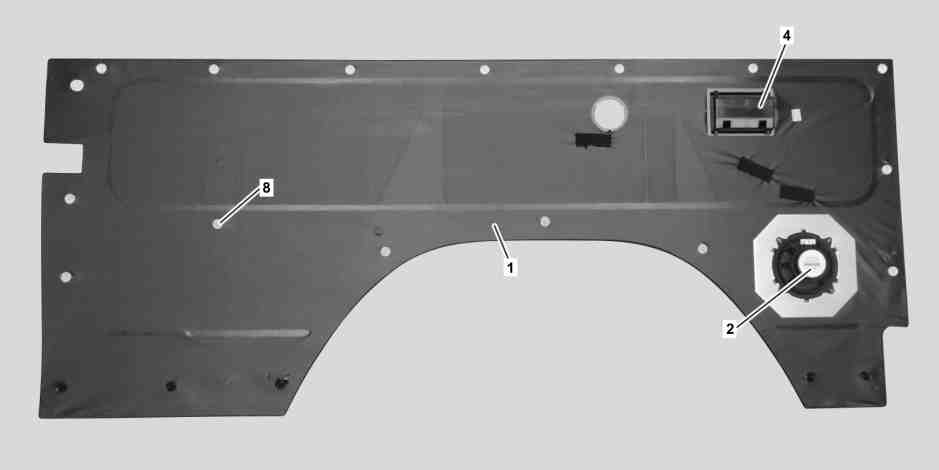

Dargestellt an der ausgebauten rechten Seitenwandverkleidung (1) des Typs 906.7 mit Code EL9 (Zwei-Wege-Lautsprechersystem vorn und hinten) und mit Code W54 (Rückwandtür zweiflügelig 270 Grad)

1

Seitenwandverkleidung

4

Ablagefach

2

2-Wege-Lautsprecher

8

Halteklipp



Hinweise zur Vermeidung von Schäden an elektronischen Bauteilen durch elektrostatische Entladung

AH54.00-P-0001-01A



Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Linke bzw. rechte Verkleidung an der Ecksäule ausbauen

Typ 906.6 mit Code V21 (Innenverkleidung Luxus), Typ 906.7

AR68.30-D-4505A

2

Schrauben (6) herausschrauben

Typ 906.6/7 mit Code W54 (Rückwandtür zweiflügelig 270 Grad)

3

Den Halter (7) vom magnetischen Anschlag abschrauben

Typ 906.6/7 mit Code W54 (Rückwandtür zweiflügelig 270 Grad)

Lässt sich der Halter (7) nicht abschrauben.



Magnetischen Anschlag der Rückwandtür ausbauen

4

Den Hochtonlautsprecher (5) ausbauen

Typ 906.7
mit Code EL9 (Zwei-Wege-Lautsprechersystem vorn und hinten)

AR82.62-D-0007M

5

Sämtliche Halteklipps (8) lösen und Seitenwandverkleidung (1) abnehmen

Typ 906.6, Typ 906.7 außer Code EL9 (Zwei-Wege-Lautsprechersystem vorn und hinten)

 Ausklipser

*452589016300

6

Sämtliche Halteklipps (8) lösen und Seitenwandverkleidung (1) abnehmen, bis die elektrischen Steckverbindungen (3) am 2-Wege-Lautsprecher (2) zugängig sind

Typ 906.7
mit Code EL9 (Zwei-Wege-Lautsprechersystem vorn und hinten)

7

Elektrische Steckverbindungen (3) trennen

Typ 906.7
mit Code EL9 (Zwei-Wege-Lautsprechersystem vorn und hinten)

 Montageposition der jeweiligen elektrischen Steckverbindung (3) beachten.

8

Den 2-Wege-Lautsprecher (2) von der Seitenwandverkleidung (1) abbauen

Typ 906.7
mit Code EL9 (Zwei-Wege-Lautsprechersystem vorn und hinten)
Wenn die Seitenwandverkleidung (1) bzw. der 2-Wege-Lautsprecher (2) erneuert wird.

AR82.62-D-0006M

9

Abdeckung für den Hochtonlautsprecher (5) ausklippen

Typ 906.7
mit Code EL9 (Zwei-Wege-Lautsprechersystem vorn und hinten)
Wenn die Seitenwandverkleidung (1) erneuert wird.

10

Ablagefach (4) ausbauen

Typ 906.7
Wenn die Seitenwandverkleidung (1) erneuert wird.



Prüfen

11

Sämtliche Halteklipps (8) auf Beschädigung prüfen

Bei Beschädigung



Jeweiligen Halteklipp (8) erneuern

12

Einbau in umgekehrter Reihenfolge



Prüfen

13

Funktionsprüfung des 2-Wege-Lautsprechers (2) und des Hochtonlautsprechers (5) durchführen

Typ 906.7
mit Code EL9 (Zwei-Wege-Lautsprechersystem vorn und hinten)
