Verkleidung an der Hecksäule aus-, einbauen

AR68.30-D-4505A

Verkleidung an der Hecksäule aus-, einbauen

25.11.2016

Typ

906.6

mit Code V31 (Verkleidung Fenstersäulen)

Typ

906.7

Typ 906 mit Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch), dargestellt mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum) und außer Code T86 (Einstieggriff an Ecksäule hinten rechts) auf der rechten Fahrzeugseite

1

Hecksäulenverkleidung oben

2

Spreizniet

3

Türfeststeller

4

Elektrische Steckverbindung

5

Hecksäulenverkleidung unten

6

Spreizniet

X58/4

Steckdose Laderaum

X58/15

Steckdose Laderaum

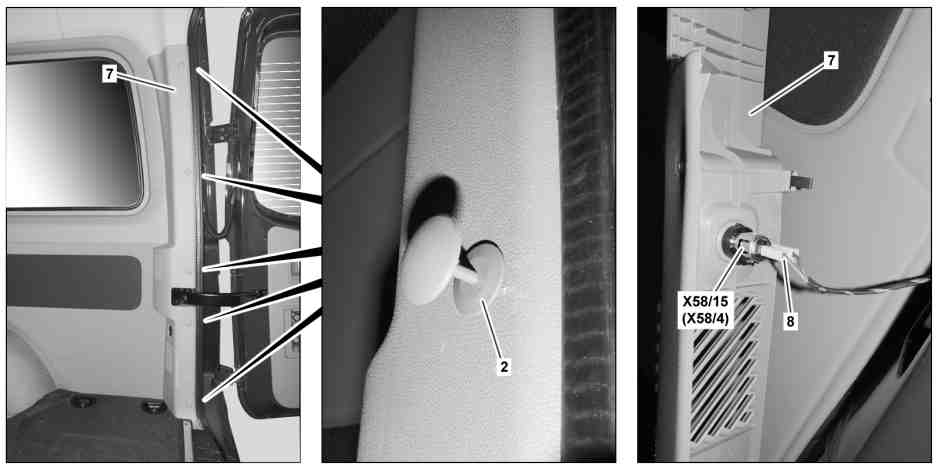

Typ 906 außer Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch), dargestellt mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum) und außer Code T86 (Einstieggriff an Ecksäule hinten rechts) auf der rechten Fahrzeugseite

2

Spreizniet

X58/4

Steckdose Laderaum

7

Hecksäulenverkleidung

X58/15

Steckdose Laderaum

8

Elektrische Steckverbindung

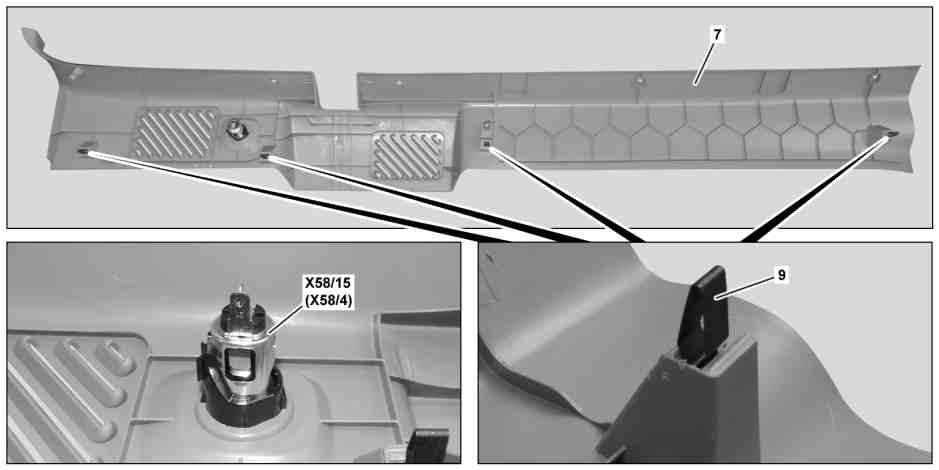

Dargestellt am Typ 906.7 mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum), außer Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch) und außer Code T86 (Einstieggriff an Ecksäule hinten rechts) an der rechten Hecksäulenverkleidung (7)

7

Hecksäulenverkleidung

X58/4

Steckdose Laderaum

9

Klammer

X58/15

Steckdose Laderaum



Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

 

Aus-, Einbauen

1

Linken bzw. rechten Haltegriff ausbauen

Typ 906.6
mit Code T85 (Einstieggriff an Ecksäule hinten links)
mit Code T86 (Einstieggriff an Ecksäule hinten rechts)
mit Code V31 (Verkleidung Fenstersäulen)
Typ 906.7
mit Code T85 (Einstieggriff an Ecksäule hinten links)
mit Code T86 (Einstieggriff an Ecksäule hinten rechts)

2

Spreizniete (2) ausbauen

3

Spreizniete (6) ausbauen

Typ 906.6
mit Code V31 (Verkleidung Fenstersäulen)
mit Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)
Typ 906.7
mit Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)

4

Hecksäulenverkleidung oben (1) nach oben herausziehen und abnehmen

Typ 906.6
mit Code V31 (Verkleidung Fenstersäulen)
mit Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)
Typ 906.7
mit Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)

5

Den Türfeststeller (3) aushängen

6

Hecksäulenverkleidung unten (5) abnehmen

Typ 906.6
mit Code V31 (Verkleidung Fenstersäulen)
mit Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)
außer Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
Typ 906.7
mit Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)
außer Code ES2 (Steckdose 12 V Kofferraum / Laderaum)

7

Hecksäulenverkleidung (7) an den Klammern (9) lösen und abnehmen

Typ 906.6
mit Code V31 (Verkleidung Fenstersäulen)
außer Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
außer Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)
Typ 906.7
außer Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
außer Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)

 Einbau: Klammern (9) auf korrekten Sitz prüfen.

8.1

Hecksäulenverkleidung unten (5) abnehmen, bis die elektrische Steckverbindung (4) zugängig ist

Typ 906.6
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
mit Code V31 (Verkleidung Fenstersäulen)
mit Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)
Typ 906.7
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
mit Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)

8.2

Hecksäulenverkleidung (7) abnehmen, bis die elektrische Steckverbindung (8) zugängig ist

Typ 906.6
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
mit Code V31 (Verkleidung Fenstersäulen)
außer Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)
Typ 906.7
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
außer Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)

9.1

Elektrische Steckverbindung (4) an der Steckdose Laderaum (X58/4 oder X58/15) trennen

Typ 906.6
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
mit Code V31 (Verkleidung Fenstersäulen)
mit Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)
Typ 906.7
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
mit Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)

9.2

Elektrische Steckverbindung (8) an der Steckdose Laderaum (X58/4 oder X58/15) trennen

Typ 906.6
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
mit Code V31 (Verkleidung Fenstersäulen)
außer Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)
Typ 906.7
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
außer Code W32 (Ausstellfenster Fahrgastraum hinten elektrisch)

10

Steckdose Laderaum (X58/4 oder X58/15) von der Hecksäulenverkleidung unten (5) oder der Hecksäulenverkleidung (7) abbauen

Wenn die Hecksäulenverkleidung unten (5) oder die Hecksäulenverkleidung (7) erneuert wird.

Typ 906.6
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
mit Code V31 (Verkleidung Fenstersäulen)
Typ 906.7
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)

AR54.10-S-1000S

11

Einbau in umgekehrter Reihenfolge



Prüfen

12

Funktionsprüfung der Steckdose Laderaum (X58/4 bzw. X58/15) durchführen

Typ 906.6
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
mit Code V31 (Verkleidung Fenstersäulen)
Typ 906.7
mit Code ES2 (Steckdose 12 V Kofferraum / Laderaum)
