A-Säulenverkleidung unten auf der Fahrerseite aus-, einbauen

Typ ar · Thema 68.30 · Version 0100 · 2017-11-21

Gültig für: Typ 910

Einordnung

Funktionsgruppe 3 Aufbau › 68 Innenausstattung › 68.30 Verkleidungen, Zierrahmen — Baureihe 910

EinPAS 37 Innenausstattung › 37.45 Verkleidung › 37.45.30 Verkleidung Fahrzeuginnenraum/Fahrgastraum — Baureihe 910

AR68.30-D-0011TSF

A-Säulenverkleidung unten auf der Fahrerseite aus-, einbauen

21.11.2017

Typ

910

A-Säulenverkleidung unten auf der Fahrerseite aus-, einbauen

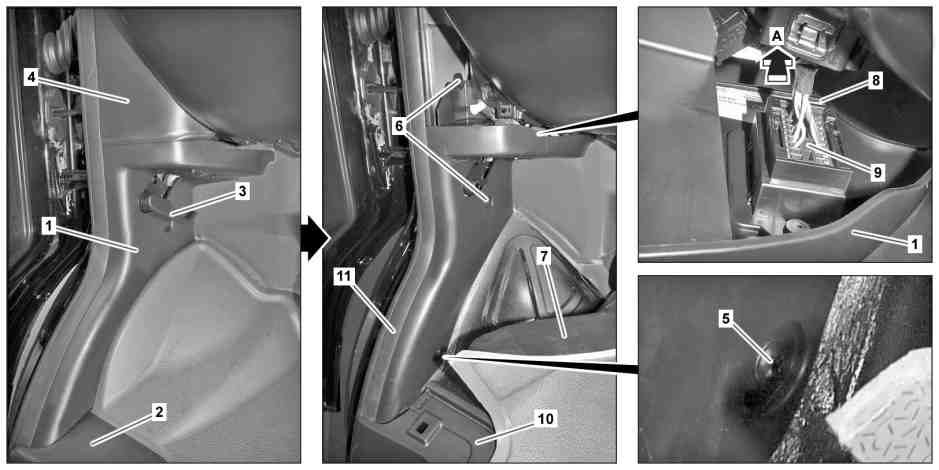

D68.30-2498-09

1

A-Säulenverkleidung unten

7

Bodenbelag

2

Einstiegsleiste

8

Verriegelungselement

3

Griff Motorhaubenzug

9

Diagnosestecker

4

Verkleidung

10

Einstiegsverkleidung

5

Schraube

11

Abdichtrahmen

6

Spreizniete

Hinweis

Hinweise zur Durchführung von Reparaturarbeiten im Fahrzeuginnenraum

AH68.00-N-0001-01S

Aus-, Einbauen

1

Einstiegsleiste (2) ausbauen

AR68.30-D-1306TS

2

Griff Motorhaubenzug (3) mit einem geeigneten Schraubendreher ausklippen und abnehmen

3

Verkleidung (4) ausbauen

AR83.10-D-4719TS

4

Bodenbelag (7) zurückklappen und Schraube (5) herausschrauben

5

Spreizniete (6) ausbauen

6

Verriegelungselement (8) in Pfeilrichtung (Pfeil A) aufschieben und den Diagnosestecker (9) nach oben aus der A-Säulenverkleidung unten (1) ziehen

7

Einstiegsverkleidung (10) im vorderen Bereich leicht anheben und A-Säulenverkleidung unten (1) ausbauen

Einbau: Auf korrekten Sitz des Abdichtrahmens (11) achten.

8

Den Halter des Diagnosesteckers (9) ausbauen

Beim Erneuern der A-Säulenverkleidung unten (1).

9

Einbau in umgekehrter Reihenfolge
