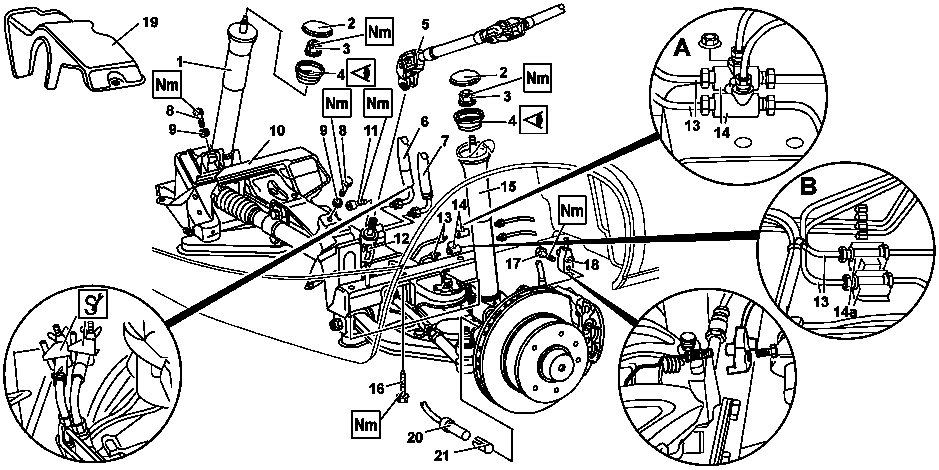

Vorderachse aus-, einbauen

AR33.10-D-0100A

Vorderachse aus-, einbauen

10.11.11

5.4.06

Montagevorrichtung für Vorderachse eingefügt

Arbeitsschritte 13, 14



Ausbauen

 Gefahr!

Vergiftungsgefahr durch Einnehmen von Bremsflüssigkeit. Verletzungsgefahr durch Haut- und Augenkontakt mit Bremsflüssigkeit

Bremsflüssigkeit nur in geeignete und entsprechend gekennzeichnete Behältnisse einfüllen. Beim Umgang mit Bremsflüssigkeit Schutzkleidung und Schutzbrille tragen.

AS42.50-Z-0001-01A



Hinweise Bremsflüssigkeit

Alle Typen

AH42.50-P-0001-01A

1

Laufräder vorn abmontieren

AR40.10-D-1100A

2.1

Bremsleitungen (13) an den T-Stücken der Bremsleitungen (14) abschrauben

Ohne Bremsanlage Antiblockiersystem ABS, Code BB0

 Siehe Lupe A.

 Um Verschmutzungen zu vermeiden, Leitungsenden mit Stopfen verschließen.



*129589009100

2.2

Bremsleitungen (13) an den Schraubkupplungen (14a) abschrauben

Bei Bremsanlage Antiblockiersystem ABS, Code BB0

 Siehe Lupe B.

 Um Verschmutzungen zu vermeiden, Leitungsenden mit Stopfen verschließen.



*129589009100

3

T-Stücke der Bremsleitungen (14) abschrauben

Ohne Bremsanlage Antiblockiersystem ABS, Code BB0

4

Leitung Bremsklotzverschleißanzeige (18) an der Halterung abschrauben und Stecker abziehen

5

ABS-Sensor (20) mit Klemmbuchse (21) ausbauen

Bei Bremsanlage Antiblockiersystem ABS, Code BB0

6

Kreuzgelenk der Lenkspindel (5) am Lenkgetriebe (12) abziehen

7

Lenkungsschläuche an Druckleitung, Rücklaufleitung der Lenkung (6, 7) abklemmen



*000589403700



*000589543700

8

Druckleitung, Rücklaufleitung der Lenkung (6, 7) am Lenkgetriebe (12) abschrauben

 Um Verschmutzungen zu vermeiden, Leitungsenden mit Stopfen verschließen.



*129589009100

9

Obere Dämpferbeinbefestigung abbauen

10

Turbolader-Abschirmblech (19) ausbauen

Bei Motor 602, 611, 612

11

Motorabstützung einbauen

AR33.10-D-0100-02A

Motorabstützvorrichtung, Motorhebevorrichtung
gotis://A_01_09.0

12

Schrauben Motorlager (8) abschrauben

13

Vorderachse (10) vom Rahmenlängsträger abmontieren

AR33.10-D-0100-05A



*906589006200



Einbauen

14

Vorderachse (10) an Rahmenlängsträger montieren

 Abgeschraubte Muttern der Federspannplatte erneuern.

AR33.10-D-0100-04A



*BA33.10-N-1001-01B



*BA32.20-N-1001-01A



*906589006200

15

Kreuzgelenk der Lenkspindel (5) an Lenkgetriebe (12) montieren

Typ 901.0/3/4, 902.0/3/4, 903.0/3/4, 904.0/3/4

AR46.10-D-7300-01A

Typ 901.6, 902.6, 903.6, 904.6, 690.6

AR46.10-D-7300-01B



*BA46.10-N-1003-05C

16

Motor ablassen und Schrauben Motorlager (8) montieren

 Auf richtigen Sitz in den Aufnahmen des Vorderachskörpers achten.

 Motor 601, 602

*BA22.10-N-1002-01A

 Motor 111

*BA22.10-N-1002-01H

 Motor 611, 612, 647

*BA22.10-N-1002-01L

17

Motorabstützung ausbauen

18

Turbolader-Abschirmblech (19) einbauen

Bei Motor 602, 611, 612

19

Druckleitung, Rücklaufleitung der Lenkung (6, 7) am Lenkgetriebe (12) anschrauben



*BA46.20-N-1001-01C



*BA46.20-N-1002-01C

20

Klemmen an Lenkungsschläuchen von Druckleitung, Rücklaufleitung der Lenkung (6, 7) abmontieren



*000589403700



*000589543700

21

Obere Dämpferbeinbefestigung montieren

 Muttern (3) erneuern.



*BA32.25-N-1001-02A

22.1

Bremsleitungen (13) an den T-Stücken leicht anschrauben, T-Stücke festschrauben und Bremsleitungen anziehen

Ohne Bremsanlage Antiblockiersystem ABS, Code BB0

 Siehe Lupe A.



*BA42.10-N-1001-04A

22.2

Bremsleitungen (13) an den Schraubkupplungen (14a) montieren

Mit Bremsanlage Antiblockiersystem ABS, Code BB0

 Siehe Lupe B.



*BA42.10-N-1001-04A

23

Leitung Bremsklotzverschleißanzeige (18) an der Halterung anschrauben und Stecker anschließen

 Darauf achten, dass das Kabel scheuerfrei verlegt ist.



*BA42.10-N-1003-10A

24

ABS-Sensor einbauen

Bei Bremsanlage Antiblockiersystem ABS, Code BB0

AR42.30-D-0620-01A

MB-Siliconfett

*BR00.45-Z-1019-06A

25

Bremsanlage entlüften

AR42.10-D-0010A

26

Laufräder vorn montieren

AR40.10-D-1100A

Gefahr!

Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor

Fahrzeug gegen selbsttätiges Anfahren sichern.
Geschlossene und eng anliegende Arbeitskleidung tragen.
Nicht an heiße oder rotierende Teile greifen.

AS00.00-Z-0005-01A

27

Lenkrad mehrmals von Anschlag zu Anschlag drehen

 Zum Entlüften der Lenkung.

28

Ölstand der Lenkung prüfen

 Ggf. richtig stellen.



Servolenkung - Ölstand prüfen, richtigstellen

AP46.00-D-4611A

Nummer

Benennung

Motor 602.980

Motor 601.943

BA22.10-N-1002-01A

Motorträger an Motorlager vorn

Nm

83

83

Nummer

Benennung

Motor 111.979

Motor 111.984

BA22.10-N-1002-01H

Motorträger an Motorlager vorn

Nm

83

83

Nummer

Benennung

Motor 611.981/
983/987

Motor 612.981

Motor 647.981

BA22.10-N-1002-01L

Schraube Motorträger an Motorlager vorn

Nm

83

83

83

Nummer

Benennung

Typ 901, 902, 903, 904 mit Vorderachse 730.4

Typ 690.6 mit
Vorderachse 732.2

BA32.20-N-1001-01A

Schraube Federspannplatte unten an Vorderachskörper

M121,5

1. Stufe

Nm

130

130

2. Stufe

°

–

–

M8

Nm

–

–

M10

Nm

65

65

Nummer

Benennung

Typ 901 mit Vorderachse 730.408/410

Typ 902 mit Vorderachse 730.408/409/410

BA32.25-N-1001-02A

Mutter Dämpferbein an Karosserie

M161,5

Nm

100

100

Nummer

Benennung

Typ 903 mit Vorderachse 730.409/413

Typ 904 mit Vorderachse 730.411/414

BA32.25-N-1001-02A

Mutter Dämpferbein an Karosserie

M161,5

Nm

100

100

Nummer

Benennung

Typ 690.6 mit Vorderachse 732.210/211/212

BA32.25-N-1001-02A

Mutter Dämpferbein an Karosserie

M161,5

Nm

100

Nummer

Benennung

Vorderachse 730.4 im Typ 901, 902, 903, 904

Vorderachse
732.2 im Typ
690.6

BA33.10-N-1001-01B

Schraube Vorderachsträger an Rahmenlängsträger

M121,5

Nm

125

125

Nummer

Benennung

Typ 690.6, 901, 902, 903, 904 ohne Code BB0
(ABS/ABD)

Typ 690.6,
901, 902,
903, 904
mit Code BB0
(ABS/ABD)

BA42.10-N-1001-04A

Verschraubung Bremsleitungen

M101

Nm

14

14

Nummer

Benennung

Typ
901, 902, 903

Typ 904

Typ 690.6

BA42.10-N-1003-10A

Schraube Verschleißanzeige an Bremssattel

M6

Nm

10

10

10

Nummer

Benennung

Typ
690.6

Typ
901, 902, 903, 904, 905

BA46.10-N-1003-05C

Kreuzgelenk an Welle Lenkgetriebe

Nm

24

24

Nummer

Benennung

Typ
690, 901, 902, 903, 904, 905

BA46.20-N-1001-01C

Hochdruck-Dehnschlauch am Lenkgetriebe

Nm

37

BA46.20-N-1002-01C

Rücklaufleitung am Lenkgetriebe

Nm

37

Nummer

Bezeichnung

Bestell-Nummer

BR00.45-Z-1019-06A

Fett Sensor ABS

A 000 989 62 51 10
