Kühlereinheit aus-, einbauen

Typ ar · Thema 20.20 · Version 0101 · 2004-08-18

Gültig für: MOTOR 647.981 im TYP WD1, WD2, WD3, WD6, WD7, XD1, XD2, XD3, XD4, XD5, XD6, XD7, YD1, YD2, YD3, YD4, YD5, YD6, YD7 MOTOR 647.981 im TYP 903.61 /66 /67, 904.61 /66 mit CODE (ZU7) Länderausführung Kanada MOTOR 647.981 im TYP 903.61 /66 /67, 904.61 /66 mit CODE (ZU8) Länderausführung USA MOTOR 647.981 im TYP 903.61 /62 /66 /67, 904.61 /62 /66 mit CODE (ZU9) Länderausführung Mexiko'

Einordnung

Funktionsgruppe 1 Motor › 20 Motorkühlung › 20.20 Kühler, Kühlmittelschläuche — Baureihe 647 (Baumuster 981) · Baureihe 903 (Baumuster 61*, 62*, 66*, 67*) · Baureihe 904 (Baumuster 61*, 62*, 66*)

EinPAS 15 Motor › 15.25 Motorkühlsystem › 15.25.31 Motorkühler — Baureihe 647 (Baumuster 981) · Baureihe 903 (Baumuster 61*, 62*, 66*, 67*) · Baureihe 904 (Baumuster 61*, 62*, 66*)

AR20.20-D-3871NA

Kühlereinheit aus-, einbauen

13.8.03

MOTOR 647.981 im TYP WD1, WD2, WD3, WD6, WD7, XD1, XD2, XD3, XD4, XD5, XD6, XD7, YD1, YD2, YD3, YD4, YD5, YD6, YD7

MOTOR 647.981 im TYP 903.61 /66 /67, 904.61 /66 mit CODE (ZU7) Länderausführung Kanada

MOTOR 647.981 im TYP 903.61 /66 /67, 904.61 /66 mit CODE (ZU8) Länderausführung USA

MOTOR 647.981 im TYP 903.61 /62 /66 /67, 904.61 /62 /66 mit CODE (ZU9) Länderausführung Mexiko

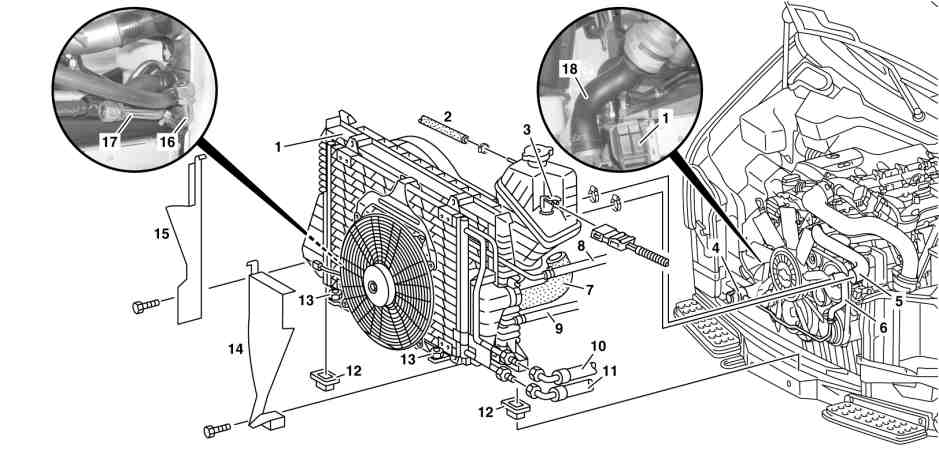

Kühlereinheit aus-, einbauen

D20.20-1112-09

1 Kühlereinheit

2 Kühlmittelschlauch

3 Geber Kühlmittelstand

4 Kühlmittelschlauch

5 Kühlmittelschlauch

6 Kühlmittelschlauch

13 Mutter

14 Kühlerverkleidung links

15 Kühlerverkleidung rechts

16 Ölleitung Automatikgetriebe

17 Ölleitung Automatikgetriebe

18 Ladeluftschlauch

7 Ladeluftschlauch

8 Hydraulikölschlauch

9 Hydraulikölschlauch

10 Kältemittelleitung

11 Kältemittelleitung

12 Gummitülle

Aus-, Einbauen

1

Kühlmittel ablassen

AR20.00-D-1140NA

2

Ölschläuche Automatikgetriebe an den Ölleitungen Automatikgetriebe (16, 17) unten abbauen

Die Ölleitungen Automatikgetriebe (16, 17) und Ölschläuche mit geeigneten Stopfen verschließen.

Auslaufendes Getriebeöl auffangen.

3

Klimaanlage entleeren

AR83.30-D-1760A

4

Leuchteinheit ausbauen

AR82.10-D-4730NA

5

Schlossquerträger mit Frontgrill ausbauen

AR88.00-D-2302NA

6

Stoßfänger vorn ausbauen

AR88.20-D-2000NA

7

Kühlerverkleidung links (14) und Kühlerverkleidung rechts (15) ausbauen

Unten geschraubt, oben eingehängt.

8

Ladeluftschlauch (18) ausbauen

9

Kühlmittelschläuche (4, 5) am Kühler und Kühlmittelschlauch (6) am Ausgleichsbehälter abbauen

Auslaufendes Kühlmittel auffangen.

Einbau: Schlauchschellen auf Zustand prüfen ggf. erneuern.

10

Stecker am Geber Kühlmittelstand (3) abziehen

11

Ladeluftschlauch (7) am Ladeluftkühler abbauen

12

Lenkgetriebeöl mit Handpumpe aus dem Behälter der Lenkhelfpumpe absaugen

*210589007100

13

Hydraulikölschläuche (8, 9) am Kühler Lenkgetriebeöl abbauen

Einbaulage kennzeichnen.

14

Kältemittelleitungen (10, 11) am Kondensator abbauen

Die Kältemittelleitungen (10, 11) und den Kondensator mit geeigneten Stopfen verschließen.

15

Muttern (13) am Halter Zusatzlüfter herausschrauben

16

Steckverbindung Zusatzlüfter trennen

17

Kühlereinheit (1) aus den Gummitüllen (12) herausnehmen

18

Einbau in umgekehrter Reihenfolge

19

Lenkanlage befüllen und entlüften

Lenkung mehrfach nach links und rechts einschlagen (selbstentlüftend).

Lenkgetriebeöle (ATF)

Blatt 236.3

BB00.40-P-0236-03A

20

Klimaanlage evakuieren, neu befüllen und auf Funktion und Dichtheit prüfen

AR83.30-D-1760A

Gefahr!

Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor

Fahrzeug gegen selbsttätiges Anfahren sichern.
Geschlossene und eng anliegende Arbeitskleidung tragen.
Nicht an heiße oder rotierende Teile greifen.

AS00.00-Z-0005-01A

21

Dichtheit der Kühlereinheit prüfen

Motor warmlaufen lassen, abstellen und Dichtheit prüfen.

Kühlereinheit aus-, einbauen

Handpumpe

210 589 00 71 00
