Katalysator SCR aus-, einbauen

AR14.40-P-2006CDA

Katalysator SCR aus-, einbauen

07.04.2016

Motor

651 im Typ 172

mit Code U77 (Diesel Abgasreinigung BLUETEC (SCR))

1

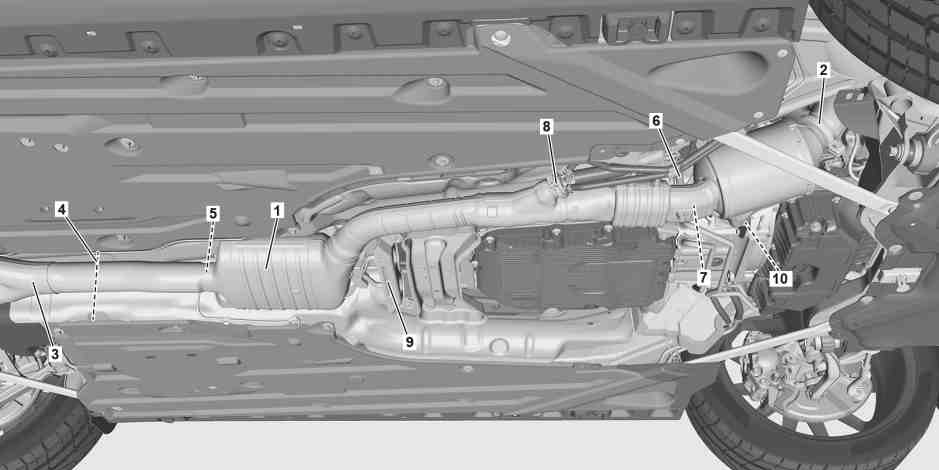

SCR-Katalysator

6

NOx-Sensor

2

Schelle

7

Druckleitung Differenzdrucksensor

3

Abgasendrohr

8

Dosierventil AdBlue®

4

Trennstelle

9

Gummiaufhängung

5

NOx-Sensor

10

Halter

 Gefahr!

Verletzungsgefahr an Haut und Augen durch den Umgang mit heißen oder glühenden Gegenständen

Schutzhandschuhe, Schutzkleidung und ggf. Schutzbrille tragen.

AS00.00-Z-0002-01A

 Gefahr!

Verletzungsgefahr durch Schnitt- bzw. Schürfwunden an scharfkantigen Fahrzeugteilen

Bei Arbeiten an bzw. im Bereich von scharfen, unentgrateten Fahrzeugteilen stets Schutzhandschuhe tragen.
Reparaturbleche entgraten.

AS00.00-Z-0017-01A



Hinweise zu selbstsichernden Schrauben und Muttern

AH00.00-N-0001-01A



Hinweise zur Vermeidung von Schäden durch Verunreinigungen und Fremdkörper

AH00.00-P-5000-01A

 

Aus-, Einbauen

1

Untere Motorraumverkleidung hinten ausbauen

AR61.20-P-1105W

2

NOx-Sensoren (5, 6) am SCR-Katalysator (1) abmontieren

AR14.40-P-2038CDA

3

Überwurfmutter des Temperatursensors vor SCR-Katalysator (1) abschrauben und Temperatursensor herausnehmen

AR14.40-P-2011CDA

4

Dosierventil AdBlue® (8) an SCR-Katalysator (1) abmontieren

AR14.40-P-2000CDA

5

Druckleitung Differenzdrucksensor (7) nach Dieselpartikelfilter abmontieren

 Überwurfmutter/Überwurfschraube Druckleitung an Dieselpartikelfilter

*BA14.40-P-1001-01E

6

Schelle (2) abmontieren

 Einbau: Auf richtigen Sitz der Schelle achten.

 Schraube Schelle an Abgasleitung Mitte/Dieselpartikelfilter

*BA49.10-P-1010-01AI

7

SCR-Katalysator (1) an Trennstelle (4) von Abgasendrohr (3) trennen

8

Schrauben aus Halter (10) an Getriebe herausdrehen

 Schraube Halter Dieselpartikelfilter an Getriebe

*BA49.10-P-1009-01AI

9

Gummiaufhängung (9) von Karosserie abschrauben und SCR-Katalysator (1) herausnehmen

 Helfer erforderlich.

 Schraube Halter Abgasgummilager an Unterboden/Hinterachsträger

*BA49.10-P-1012-01AI

10

Gummiaufhängung (9) an SCR-Katalysator (1) abmontieren

Bei Erneuern des SCR-Katalysators (1).



Reinigen

11

Verbrennungs- und Korrosionsrückstände an Trennstellen entfernen

12

Einbau in umgekehrter Reihenfolge

13

Diagnosesystem anschließen, Fehlerspeicher auslesen und bei Bedarf löschen



AD00.00-P-2000-04A

 Gefahr!

Unfallgefahr durch selbsttätiges Anfahren bei laufendem Motor. Verletzungsgefahr durch Quetschungen und Verbrennungen bei Eingriffen während des Startvorganges oder am laufenden Motor

Fahrzeug gegen selbsttätiges Anfahren sichern. Geschlossene und eng anliegende Arbeitskleidung tragen. Nicht an heiße oder rotierende Teile greifen.

AS00.00-Z-0005-01A

14

Motorprobelauf durchführen und Abgasanlage auf Dichtheit prüfen

 Dieselpartikelfilter

Nummer

Benennung

Typ 117, 156, 172, 176, 204, 205, 207, 212, 218, 222, 246, 253 mit Motor 651

BA14.40-P-1001-01E

Überwurfmutter/Überwurfschraube Druckleitung an Dieselpartikelfilter

Nm

20

 Abgasanlage

Nummer

Benennung

Motor 651 im Typ 172

BA49.10-P-1009-01AI

Schraube Halter Dieselpartikelfilter an Getriebe

Nm

39

 Abgasanlage

Nummer

Benennung

Motor 651 im Typ 172

BA49.10-P-1010-01AI

Schraube Schelle an Abgasleitung Mitte/Dieselpartikelfilter

Nm

35

 Abgasanlage

Nummer

Benennung

Motor 651 im Typ 172

BA49.10-P-1012-01AI

Schraube Halter Abgasgummilager an Unterboden/Hinterachsträger

Nm

20
