Hydraulische Ventilspiel-Ausgleichelemente aus-, einbauen

AR05.00-P-2011MFG

Hydraulische Ventilspiel-Ausgleichelemente aus-, einbauen

26.11.2019

Motor

139 im Typ 118, 177, 247

1

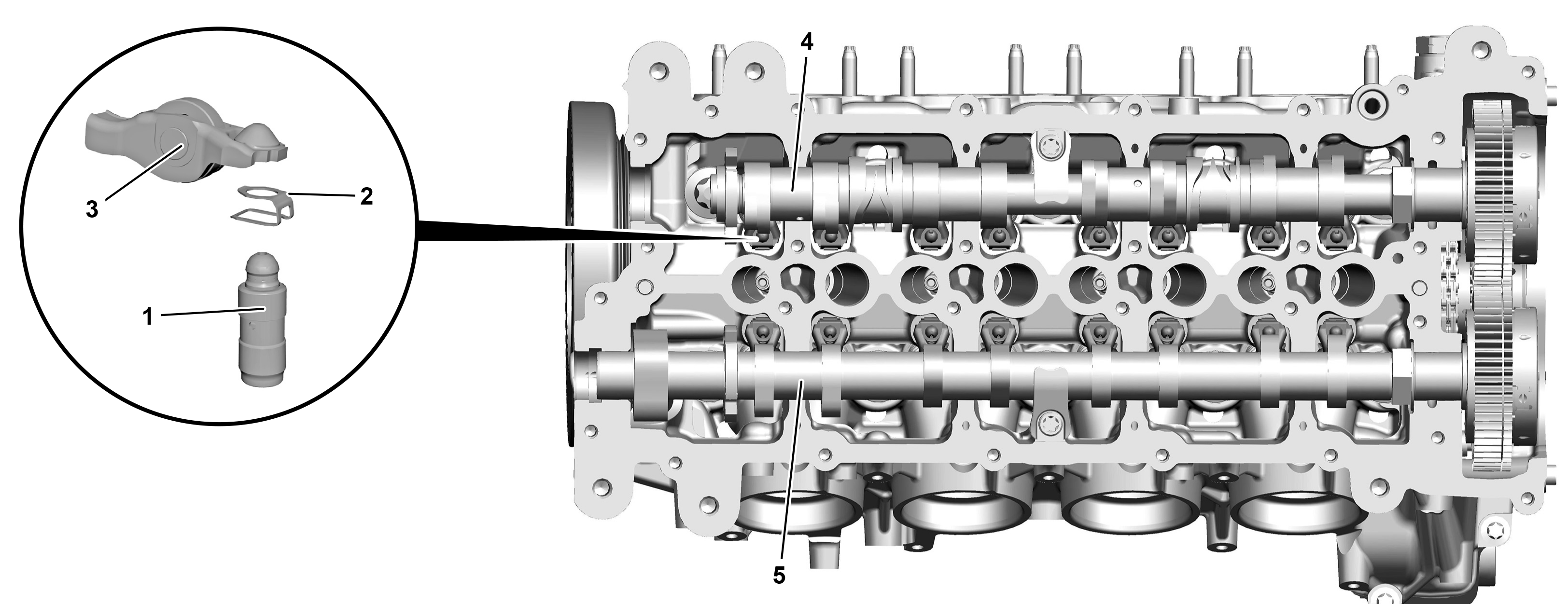

Ventilspiel-Ausgleichselement

4

Auslassnockenwelle

2

Klammer

5

Einlassnockenwelle

3

Rollenschlepphebel

 Warnung

Verletzungsgefahr an Haut und Augen durch den Umgang mit heißen oder glühenden Gegenständen

Schutzhandschuhe, Schutzkleidung und ggf. Schutzbrille tragen.

AS00.00-Z-0002-01A

 Vorsicht

Verletzungsgefahr durch Schnitt- bzw. Schürfwunden an scharfkantigen Fahrzeugteilen

Bei Arbeiten an bzw. im Bereich von scharfen, unentgrateten Fahrzeugteilen stets Schutzhandschuhe tragen.
Reparaturbleche entgraten.

AS00.00-Z-0017-01A

 Vorsicht

Verletzungsgefahr an Haut und Augen durch den Umgang mit Motoröl. Vergiftungsgefahr durch Verschlucken von Motoröl

Schutzhandschuhe, Schutzkleidung und Schutzbrille tragen.
Motoröl nicht in Trinkbehältnisse einfüllen.

AS18.00-Z-0001-01A

Hinweis

Hinweise zur Vermeidung von Schäden durch Verunreinigungen und Fremdkörper

AH00.00-P-5000-01A

 

Aus-, Einbauen

1

Die Auslassnockenwelle (4) und die Einlassnockenwelle (5) ausbauen.

AR05.20-P-6992MFG

2

Die Rollenschlepphebel (3) zusammen mit den Ventilspiel­Ausgleichselementen (1) zum Zylinderkopf markieren.


Bei Wiederverwendung von Rollenschlepphebeln (3) und Ventilspiel­Ausgleichselementen (1) diese an der ursprünglichen Stelle einbauen.
Ansonsten kommt es zum Motorschaden.

3

Die Rollenschlepphebel (3) zusammen mit den Ventilspiel­Ausgleichselementen (1) ausbauen.



Vorgeschriebene Motoröle (Service) - Übersicht

BB00.40-P-0223-02A

 Einbau: Die Rollenschlepphebel (3) und die Ventilspiel­Ausgleichselemente (1) mit Motoröl benetzen.
Angebrachte Markierungen beachten.

4

Die Klammern (2) von Hand ausbauen und die Ventilspiel­Ausgleichselemente (1) von den Rollenschlepphebeln (3) abnehmen.

5

Die Ventilspiel-Ausgleichselemente (1) von Hand zusammen drücken und auf Funktion prüfen.


Die Ventilspiel­Ausgleichselemente (1) nur von Hand zusammendrücken, kein Stahlwerkzeug verwenden.
Ansonsten werden die Oberflächen der Ventilspiel­Ausgleichselemente (1) beschädigt.

 Die Ventilspiel­Ausgleichselemente (1) dürfen sich mit normaler Handkraft nicht und bei hohem Kraftaufwand nur sehr langsam zusammendrücken lassen.

Wenn ein Ventilspiel­Ausgleichselement (1) defekt ist,



Ventilspiel­Ausgleichselement (1) erneuern.

Wenn mehrere Ventilspiel­Ausgleichselemente (1) defekt sind,



Druckölversorgung des Zylinderkopfs prüfen.

AR18.00-P-1250MFG

6

Einbau in umgekehrter Reihenfolge.
