Schrauben und Muttern auf Festsitz prüfen. Nach Befund nachziehen. Fahrgestell und Aufbau · ap0020b0071h · Mercedes-Benz WIS

AP00.20-B-0071H

Schrauben und Muttern auf Festsitz prüfen. Nach Befund nachziehen. Fahrgestell und Aufbau

02.07.2020

Typ	693 mit Motor 457.919/920/922/928

Schrauben und Muttern auf Festsitz prüfen. Nach Befund nachziehen. Fahrgestell
und Aufbau

Motoraufhängung vorn

	Halter am Kurbelgehäuse und an Lagerung
	Lagerung am Querträger

B22.10-0028-01

Federung hinten des Motors

	Halter an Getriebe
	Lagerung am Querträger

B22.10-0014-01

Befestigung Antriebswelle

B41.10-0018-01

B41.10-0017-01

Befestigung der Lenkerarme und Lenkgestänge

B42.10-0262-01

Befestigung Lenkgetriebe

	Lenkgetriebe am Halter
	Halter am Querträger

B46.30-0009-01

B46.30-0010-01

Befestigung Stabilisatoren

Stabilisator VA

B32.35-0017-01

B32.35-0018-01

Fahrgestell 696.154/196/197

	Befestigung Stabilisatoren
	Hinterer Stabilisator

B32.25-0019-01

B32.25-0020-01

Fahrgestell 696.193; 194 - 1944S (6X2) und 1938S (6X2)

Befestigung der Drehstäbe - Hinterachsen

B32.00-0005-10

Kipphebelwerk

Fahrgestell 696.193; 194 - 1944S (6X2) und 1938S (6X2)

B32.00-0004-01

Luftfederung der Hilfsachse

Fahrgestell 696.193; 194 - 1944S (6X2) und 1938S (6X2)

B32.00-0003-01

B32.00-0002-01

Befestigung der Bremsmembranen und -Zylinder

Vorder- und Hinterachse

B42.10-0258-01

B42.10-0259-01

Befestigung Stoßdämpfer

Vorn und hinten

B32.25-0021-01

B32.25-0022-01

Befestigung und Fahrerhauslagerung

B60.80-0020-01

B60.80-0022-01

B60.80-0021-01

B60.80-0023-01

Befestigung des 5. Rads (für Fahrzeuge Modell S)

B31.10-0004-01

Befestigung Pneumatikbehälter und -Leitungen

B42.10-0266-01

B42.10-0265-01

Befestigung Pneumatikbehälter und -Leitungen

1	Relaisventil
2	Hinteres ABS-Ventil
3	Vorderes ABS-Ventil

B42.10-0479-01

B42.10-0267-01

B42.10-0261-01

B42.10-0268-01

B42.10-0269-01

Fahrgestell 693.154/196/197

AB-Ventil

Ventil APU

Zugschieber

	Prüfen

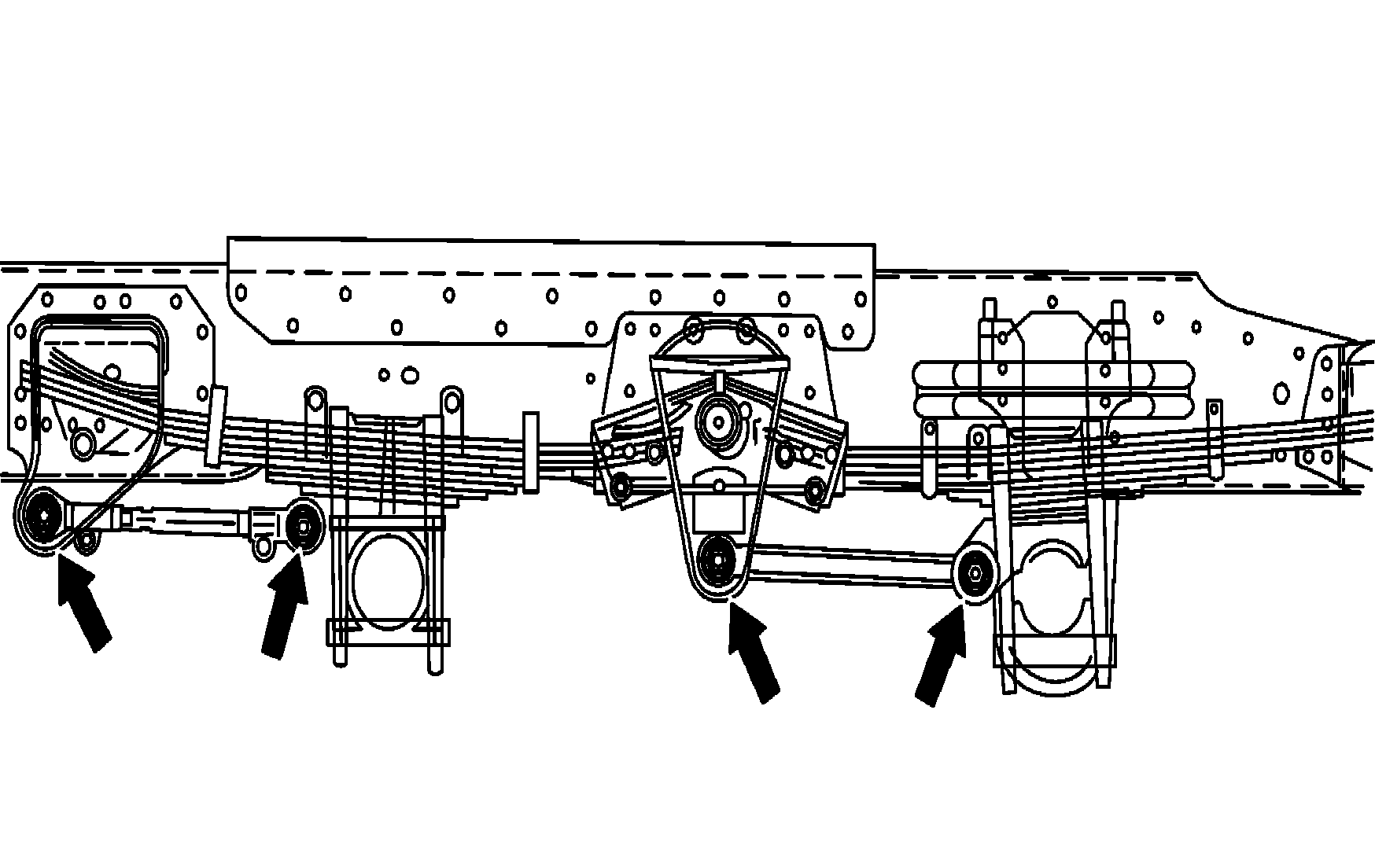

1	Schrauben (Pfeile) auf festen Sitz prüfen	 Ggf. Schrauben festziehen, dabei vorgeschriebenes Anziehmoment beachten.
		 .Befestigung vorderes Motorlager an Träger (Motorlagermontage)	*BA22.10-B-1002-01C
		 .Befestigung Lager vorne an Längsträger	*BA22.10-B-1006-01C
		 .Motorbefestigung an Motorlager vorne	*BA22.10-B-1001-01C
		 .Getriebebefestigung	*BA22.10-B-1005-01C
		 .Befestigung Motorlager hinten an Träger (Motorlagermontage)	*BA22.10-B-1004-01C
		 .Motorbefestigung an Motorlager hinten	*BA22.10-B-1003-01C
		 .Befestigung Antriebswelle	*BA41.10-B-1003-01C
		 .Befestigungsmutter am Armsektor an der Verbindungsstange	*BA46.25-B-1003-01A
		 .Befestigungsmutter der Lenkgetriebe/Geräteplatte am Fahrzeug	*BA46.20-B-1004-01C
		 .Mutter für Sperrbolzen mittlere Kipphebelachse	*BA32.20-B-1005-03F
		 .Halter der Stoßdämpfer und Anschläge	*BA31.30-B-1003-01A
		 .Befestigung der Halter der Federung hinten am Längsträger	*BA60.80-B-1011-01B
		 .Untere Muttern der hinteren Federbeine an den Haltern des Längsträgers	*BA60.80-B-1010-01B
		 .Untere Mutter der hinteren Federbeine an der hinteren Stütze des Fahrerhauses	*BA60.80-B-1009-01B
		 .Mutter der Fahrerhausverriegelungen am Befestigungshalter hinten	*BA60.80-B-1008-01B
		 .Befestigungsschraube der Federung vorn des Fahrerhauses am Fahrerhausboden	*BA60.80-B-1007-01B
		 .Befestigungsschraube der Federung vorn des Fahrerhauses an der Vorderwand des Fahrerhauses	*BA60.80-B-1006-01B
		 .Stabilisatorschraube an den Montageböcken der Stirnlager	*BA60.80-B-1005-01B
		 .Montagebockmuttern der Stirnlager am Längsträger	*BA60.80-B-1004-01B
		 .Untere Mutter der vorderen Federbeine am Stabilisator	*BA60.80-B-1003-01B
		 .Obere Mutter der vorderen Federbeine an der Federung vorn des Fahrerhauses	*BA60.80-B-1002-01B
		 .Stabilisierungsschraube an der Federung vorn des Fahrerhauses	*BA60.80-B-1001-01B
		 .Leitungen am Pedalventil	*BA42.10-B-1002-14B
		 .Mutter Anschlussleitung Körper	*BA42.10-B-1001-14B
		 .Befestigungsschraube Sensorhalter ABS	*BA42.10-B-1006-16A
		 .Befestigungsschraube Halter Sensorkabel ABS	*BA42.10-B-1007-16A
		 .Befestigungsmuttern vom Ventil zum Halter	*BA42.60-B-1001-03A
		 .Befestigungsmuttern vom Bremskraft-Regelventil zum Halter.	*BA42.80-B-1001-01A

 Motorlager, Motorträger

Nummer	Benennung			Motor 457.9, 460.984
BA22.10-B-1001-01C	Motorbefestigung an Motorlager vorne	M14x1,5	Nm	150
		M16x1,5	Nm	180
		M18x1,5	Nm	330

 Motorlager, Motorträger

Nummer	Benennung			Motor 457.9, 460.984
BA22.10-B-1002-01C	Befestigung vorderes Motorlager an Träger (Motorlagermontage)	M12x1,5	Nm	90
		M14x1,5	Nm	150
		M16x1,5	Nm	180

 Motorlager, Motorträger

Nummer	Benennung			Motor 457.9, 460.984
BA22.10-B-1003-01C	Motorbefestigung an Motorlager hinten	M14x1,5	Nm	150
		M18x1,5	Nm	330

 Motorlager, Motorträger

Nummer	Benennung			Motor 457.9, 460.984
BA22.10-B-1004-01C	Befestigung Motorlager hinten an Träger (Motorlagermontage)	M12x1,5	Nm	90
		M14x1,5	Nm	150
		M16x1,5	Nm	180

 Motorlager, Motorträger

Nummer	Benennung			Motor 457.9, 460.984
BA22.10-B-1005-01C	Getriebebefestigung	M10x1,5	Nm	58...63
		M14x1,5	Nm	150
		M16x1,5	Nm	180
		M18x1,5	Nm	330
		M20x1,5	Nm	400
		M22x1,5	Nm	640

 Motorlager, Motorträger

Nummer	Benennung		Motor 457.9, 460.984
BA22.10-B-1006-01C	Befestigung Lager vorne an Längsträger	Nm	100...110

 Rahmen

Nummer	Benennung				Fahrgestell 693.154/196.	Fahrgestell 693.193/194.
BA31.30-B-1003-01A	Halter der Stoßdämpfer und Anschläge	Stahl 8.8	M10x1,5	Nm	-	-
		Stahl 10.9	M10x1,5	Nm	-	65
			M12x1,5	Nm	-	-
			M14x1,5	Nm	170...180	170...180
			M16x1,5	Nm	-	-

 Stahlfederung an Hinterachse

Nummer	Benennung			Typ 693.193/194
BA32.20-B-1005-03F	Mutter für Sperrbolzen mittlere Kipphebelachse	M12x1,5	Nm	110
		M14x1,5	Nm	120

 Antriebswelle

Nummer	Benennung				Typ 382.0/1, 386.3, 388.0, 693, 694.0, 695, 696
BA41.10-B-1003-01C	Befestigung Antriebswelle	Endstücke mit Gewindebohrungen (Klemmschellen und Schrauben)
			M10x1	Nm	65...80
			M12x1,25	Nm	115...135
			1/2"	Nm	160...180
		Für Flansche
			M10	Nm	70
			M12	Nm	125
			M14	Nm	185
			M16	Nm	275

 Bremsschläuche und -Leitungen

Nummer	Benennung		Typ 364, 382, 384, 388 , 397, 688 (außer 688.1 ) 693, 694, 695, 696, 934, 958.4
BA42.10-B-1001-14B	Mutter Anschlussleitung Körper	Nm	10

 Bremsschläuche und -Leitungen

Nummer	Benennung		Typ 364, 382, 384, 388 , 397, 688 (außer 688.1 ) 693, 694, 695, 696, 934, 958.4
BA42.10-B-1002-14B	Leitungen am Pedalventil	Nm	14

 Trommelbremse

Nummer	Benennung			Typ 382, 384,693, 694, 695, 695, 696 , 958, 963, 964 mit Hinterachse 740 (außer 740.880/884 ), 746, 748, 749, 771
BA42.10-B-1006-16A	Befestigungsschraube Sensorhalter ABS	M8	Nm	-

 Trommelbremse

Nummer	Benennung			Typ 382, 384,693, 694, 695, 695, 696 , 958, 963, 964 mit Hinterachse 740 (außer 740.880/884 ), 746, 748, 749, 771
BA42.10-B-1007-16A	Befestigungsschraube Halter Sensorkabel ABS	M10	Nm	-

 Ventil Betriebsbremse

Nummer	Benennung			Typ 693, 694, 695
BA42.60-B-1001-03A	Befestigungsmuttern vom Ventil zum Halter	Wabco/Knorr	Nm	25...30

 Achslastabhängige Bremse (ALB)

Nummer	Benennung			Typ 693, 696
BA42.80-B-1001-01A	Befestigungsmuttern vom Bremskraft-Regelventil zum Halter.	M8	Nm	20...24

 Lenkgetriebe

Nummer	Benennung			Lenkgetriebe 766.464/472/473/477/479/496/498/511/56/581/583/584/586
BA46.20-B-1004-01C	Befestigungsmutter der Lenkgetriebe/Geräteplatte am Fahrzeug		Nm	-
		M20x1,5	Nm	560
		M22x1,5	Nm	740...780

 Hydrauliklenkung

Nummer	Benennung			Lenkung ZF 8097 - 766.464/472/473/477/479/560/562/564/565/566/567/568/569/581
BA46.25-B-1003-01A	Befestigungsmutter am Armsektor an der Verbindungsstange	M18x1,5	Nm	-
		M24x1,5	Nm	280
