AP09.00-W-0953H

Indsugningsrør mellem luftfilter og motor - kontrol for tæthed og tilstand

04.04.2018

Motor	470.9, 471.9, 473.9, 936.9 i type 963, 964
Motor	934.9, 936.9 i type 967

Indsugningsrør mellem luftfilter og motor - kontrol for tæthed og tilstand

Vist på MOTOR 471.9 uden KODE M8A (luftindsugning fra foran)

1	Luftfilterhus
2	Slange
3	Luftindsugningsrør
4	Kompressorforsyning

N09.00-2059-05

Vist på MOTOR 470.9 med KODE M8A (luftindsugning fra foran)

2	Slange
3	Luftindsugningsrør

N09.00-2062-11

4	Kompressorforsyning

N09.00-2064-11

4	Kompressorforsyning

N09.00-2063-03

N09.00-2065-03

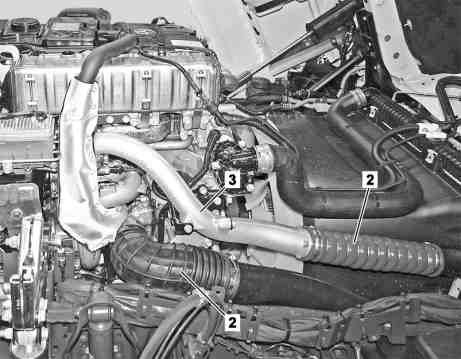

Vist på MOTOR 934.6 i TYPE 967

2	Slanger
3	Luftindsugningsrør

W09.00-1020-11

Vist på MOTOR 473.9 med KODE M5W (motorversion Euro III)

1	Udstødningstilbageføringsrør
2	Slanger

G09.41-3197-11

 Advarsel	Fare for personskade ved fastklemning og knusning, når førerhuset tippes	Under tipningen må der ikke opholde sig personer i førerhusets tippeområde. Førerhuset skal altid tippes til slutposition og sikres med sikkerhedsstøtte.	AS60.80-Z-0001-01A
Faglig oplysning	Oplysninger om tipning af førerhus		AH60.80-N-0003-01A
	Kontrol
1	Førerhuset tippes.
2	Luftindsugningsrør (3) og slanger (2) fra luftfilterhuset (1), turboladeren og ladeluftkøleren til motoren kontrolleres for ubeskadiget tilstand, og det kontrolleres desuden, at spændebåndene sidder korrekt og fast, og at forbindelsesstykkerne er tætte.	 Vær i den forbindelse opmærksom på utætheder, beskadigelser og øvrige tilstande (f.eks. porøsitet, gnidningspunkter), som betyder, at komponenten ikke længere kan anvendes.
		Hvis der er skader eller mangler,
		
		skal årsagen konstateres og skaderne eller manglerne udbedres.
		 Efter særskilt ordre.
3	Rør og slanger i luftpresserforsyning (4) og krumtaphusventilationen kontrolleres for ubeskadiget tilstand, og det kontrolleres, at spændebåndene sidder korrekt og fast, og at forbindelsesstederne er tætte.	 Vær i den forbindelse opmærksom på utætheder, beskadigelser og øvrige tilstande (f.eks. porøsitet, gnidningspunkter), som betyder, at komponenten ikke længere kan anvendes.
		Hvis der er skader eller mangler,
		
		skal årsagen konstateres og skaderne eller manglerne udbedres.
		 Efter særskilt ordre.
4	Udstødningstilbageføringsrør (1) og slanger (2) kontrolleres for ubeskadiget tilstand, og det kontrolleres, at spændebåndene sidder korrekt og fast, og at forbindelsesstederne er tætte.	MOTOR 473.9 med KODE M5W (motorversion Euro III)
		 Vær i den forbindelse opmærksom på utætheder, beskadigelser og øvrige tilstande (f.eks. porøsitet, gnidningspunkter), som betyder, at komponenten ikke længere kan anvendes.
		Hvis der er skader eller mangler,
		
		skal årsagen konstateres og skaderne eller manglerne udbedres.
		 Efter særskilt ordre.
5	Førerhus tippes tilbage.

Henviste dokumenter

ah6080n000301a Oplysninger om tipning af førerhus
as6080z000101a Fare for personskade ved fastklemning og knusning, når førerhuset tippes
