AR83.60-D-7215A | Demontáž, montáž přídavného výměníku tepla | 28.6.11 |

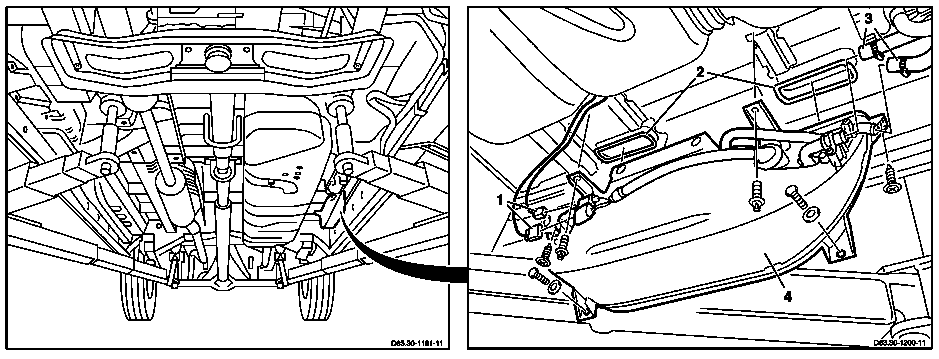

TYP 900, 906.6 /7 s kódem (H13) přídavný výměník tepla v ložném prostoru
D83.30-1201-08
1 Konektor elektrického připojovacího vedení
2 Těsnění
4 přídavný výměník tepla
3 Hadice chladicí kapaliny
| Demontáž, montáž | ||
Nebezpečí! | Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. | Chladicí systém otevírat pouze při teplotě chladicí kapaliny pod 90 °C. Víčko pomalu povolovat a odpustit přetlak. Chladicí kapalinu nenalévat do nádobek pro nápoje. Použít ochranné rukavice, ochranný oděv a ochranné brýle. | |
| Upozornění pro chladicí kapalinu | ||
1 | Nadzvednout, podepřít vozidlo | ||
2 | Zasvorkovat hadice chladicí kapaliny (3) | Svorka | |
3 | Demontovat hadice chladící kapaliny (3) od přídavného výměníku tepla (4) | Zachytit vytékající chladicí kapalinu do čisté nádoby. | |
4 | Konektor připojného elektrického vedení (1) odmontovat z připojovacího kabelu přídavného výměníku tepla (4) | ||
5 | Demontovat přídavný výměník tepla (4) ze spodku vozidla | Montáž: Zkontrolovat stav těsnění (2) průchodek do vnitřního prostoru, popř. vyměnit. | |
6 | Montáž se provádí v obráceném pořadí | ||
7 | Vyrovnat hladinu chladicí kapaliny |
