Demontáž a montáž výparníku

AR83.30-W-5540A

Demontáž a montáž výparníku

3.9.08

30.7.08

Při výměně výparníku musí být doplněno množství oleje v oběhu chladiva, připojeno.

Pracovní krok 11

Dodatečné množství oleje po výměně výparníku, připojeno.

Pracovní krok 11

*BF83.55-N-1004-01A

 

Demontáž, montáž

 Nebezpečí!

Nebezpečí exploze při svářečských nebo pájecích pracích na uzavřené klimatizaci. Nebezpečí otravy při vdechnutí přehřátých výparů chladiva. Nebezpečí zranění při kontaktu očí a kůže s tekutým chladivem

Neprovádět žádné svářečské práce u uzavřených klimatizací a v jejich okolí. Je zakázáno kouření a manipulace s otevřeným ohněm. Nosit ochranné brýle a ochranné rukavice, pracovat pouze v dobře větraných prostorách. Provádět opravárenské práce na oběhu klimatizace pouze při vyprázdněném zařízení.

AS83.00-Z-0001-01A



Chránit okruh a součásti klimatizace při opravárenských pracích před vlhkostí

AH83.30-N-0005-01A



Upozornění pro zacházení s chladicím prostředkem R134a

Klimatizace s chladicím prostředkem R134a

AH83.30-N-0003-01A

 Nebezpečí!

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Systém chlazení otevírat pouze při teplotě chladicí kapaliny pod 90 °C. Víčko pomalu povolovat a odpustit přetlak. Chladicí kapalinu nenalévat do nádobek k pití.

Použít ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

1

Vymontovat skříň topení

Vozidla bez kódu (H07) automatická klimatizace

AR83.20-W-3200D

Vozidla s kódem (H07) automatická klimatizace

AR83.20-W-3200E



Upozornění pro chladicí kapalinu

AH20.00-N-2080-01A

2

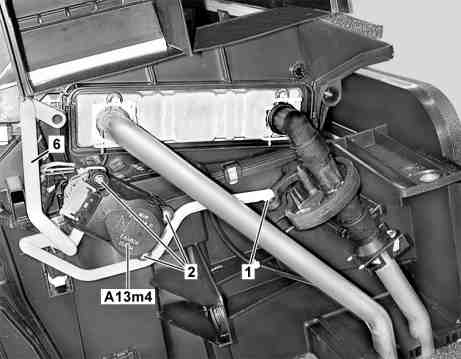

Vycvaknout táhlo na regulačním ventilu (1)

3

Odpojit elektrický konektorový spoj na servomotoru regulace teploty (A13m4)

4

Vyšroubovat šrouby (2) servomotoru regulace teploty (A13m4) a servomotor regulace teploty (A13m4) sundat

5

Demontovat ovládací páku (6) na servomotoru regulace teploty (A13m4)

6.1

Odpojit elektrický konektorový spoj (3) na spínači ochrany proti námraze

U kódu H03 klimatizace v přední části karosérie

6.2

Odpojit elektrický konektorový spoj (3) u snímače teploty výparníku

U kódu H07 automatická klimatizace

7

Demontovat vedení chladicí kapaliny na expanzním ventilu

 Montáž: Vyměnit O-kroužky.



*BA83.30-N-1001-01B

8

Vycvaknout vedení chladicí kapaliny z upevnění na skříni topení

9

Sundat propojovací svorky (4) ze skříně topení

10

Demontovat horní díl skříně topení (5)

 K zamezení poškození na trubkách topení.

11

Demontovat výparník s expanzním ventilem

 Výparník s expanzním ventilem vytáhnout směrem nahoru ze skříně topení.

 Montáž: Usazeniny nečistot nebo plísní na výparníku odstranit lihem nebo alkoholem.
Vyměnit O-kroužky.

Při výměně výparníku musí být doplněno množství oleje v oběhu chladiva.



Dodatečné množství oleje po výměně výparníku.

*BF83.55-N-1004-01A



Změněn průměr potrubí nízkotlakého vedení na expanzním ventilu a výparníku

BT83.30-W-0002-01A

12

Demontovat expanzní ventil

 Pouze při výměně výparníku nebo expanzního ventilu.



*BA83.30-N-1002-01B

13

Montáž se provádí v obráceném pořadí

14

Provést kontrolu funkce klimatizace

AR83.30-W-1760A

Číslo

Název

Typ 930, 932, 933, 934 s kódem H01, H03, H07, H09

BA83.30-N-1001-01B

Šroub vedení chladicí kapaliny na expanzním ventilu

Nm

9

BA83.30-N-1002-01B

Šroub expanzního ventilu na výparníku

Nm

9

Číslo

Název

Typ 950, 952, 953, 954, 930, 932, 933, 934

BF83.55-N-1004-01A

Dodatečné množství oleje po výměně výparníku

Kompresorový olej

cm3

35

Předpisy provozních látek

List

BB00.40-P-0362-00A
