Demontáž, montáž výparníku

06.09.2018

Typ

907, 910

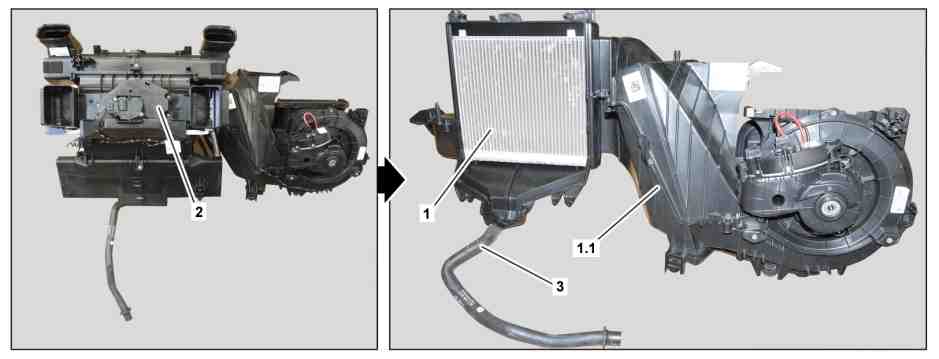

Demontáž, montáž výparníku

D83.30-1303-78

1

Výparník

2

Skříň rozvodu vzduchu

1.1

Skříň klimatizace

3

Odtoková hadice

Demontáž, montáž výparníku

4

Expanzní ventil

4.1

Upínka

D83.30-1306-81

Upozornění na věcné škody

Ochrana okruhu a součástí klimatizace při opravárenských pracích před vlhkostí

AH83.30-N-0005-01A

Demontáž, montáž

1

Demontovat skříň klimatizace (1.1).

AR83.30-D-5200TS

Výparník (1) a skříň klimatizace (1.1) tvoří jednu součást a nelze provádět jejich samostatnou výměnu.

2

Demontovat skříň pro distribuci vzduchu (2).

Při výměně výparníku (1) resp. skříně klimatizace (1.1).

AR83.10-D-0006TS

3

Demontovat motor ventilátoru.

Při výměně výparníku (1) resp. skříně klimatizace (1.1).

AR83.25-D-1200TS

4

Demontovat skříň čerstvého/cirkulujícího vzduchu.

Při výměně výparníku (1) resp. skříně klimatizace (1.1).

AR83.10-D-0007TS

5

Demontovat expanzní ventil (4).

Při výměně výparníku (1) resp. skříně klimatizace (1.1).

Typ 907, 910
s kódem HH4 (Automatická klimatizace THERMOTRONIC)
Typ 907, 910
s kódem HH9 (Poloautomatická řízená klimatizace TEMPMATIC)

AR83.30-D-5520TSR

6

Sejmout upínku (4.1).

Při výměně výparníku (1) resp. skříně klimatizace (1.1).

7

Demontovat odtokovou hadici (3).

Při výměně výparníku (1) resp. skříně klimatizace (1.1).

8

Montáž se provádí v obráceném pořadí.
