Demontáž, montáž skříně klimatizace

AR83.30-D-5200TS

Demontáž, montáž skříně klimatizace

20.06.2018

Typ

907, 910

Znázorněno u typu 907 s motorem 651.9

3

Hrdlo

4

Hadice chladicí kapaliny

5

Plášť čističe vzduchu

Znázorněno u typu 907 s kódem HH2 (elektrické teplovzdušné přídavné topení)

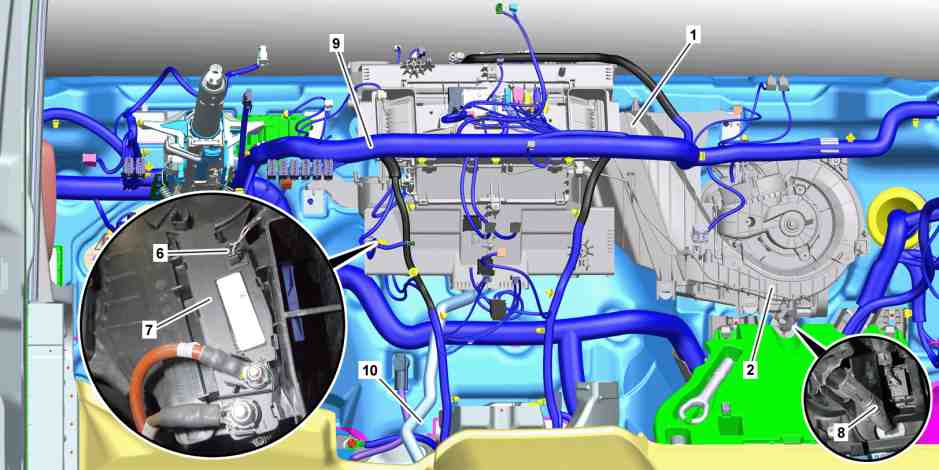

1

Skříň klimatizace

8

Hadice

2

Skříň ventilátoru

9

Elektrický kabelový svazek

6

Elektrický konektorový spoj

10

Hadice

7

Přitápěč PTC

 Varování

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Otevírat chladicí systém pouze při teplotě chladicí kapaliny pod 90 °C. Pomalu povolovat víčko a odpustit přetlak. Nenalévat chladicí kapalinu do nádobek pro nápoje.
Používat ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

Upozornění na věcné škody

Pokyny k provádění opravárenských prací ve vnitřním prostoru vozidla

AH68.00-N-0001-01S

Upozornění na věcné škody

Upozornění ke chladicí kapalině

AH20.00-N-2080-01A

Upozornění na věcné škody

Ochrana okruhu a součástí klimatizace při opravárenských pracích před vlhkostí

AH83.30-N-0005-01A

 

Demontáž, montáž

1

Demontovat vedení chladiva z expanzního ventilu.

Typ 907 s motorem 642, 651

AR83.30-D-0009TSR

Typ 910 s motorem 651

AR83.30-D-7833TSF

2

Uvolnit plášť vzduchového filtru (5) a odstranit z pracovní oblasti.

Typ 907

Typ 907 s motorem 642

AR09.10-D-1150TSV

Typ 907 s motorem 651

AR09.10-D-1150TS

3

Odsvorkovat hadice chladicí kapaliny (4).

 Svorka

*000589543700

4

Demontovat hadice chladicí kapaliny (4) z hrdla (3).

 Zachytit vytékající chladicí kapalinu do vhodné sběrné nádrže.

 Kleště na hadicové spony

*454589003700

5

Uzavřít ihned všechny přípojky čistými ochrannými kryty.

 Sada ochranných krytů

*001589009100

6

Demontovat příčník pod přístrojovou deskou.

AR68.10-D-1120TS

7

Odpojit elektrický konektorový spoj (6) u přihřívače PTC (7) a demontovat přihřívač PTC (7) s připojenými elektrickými vedeními od skříně klimatizace (1).

Typ 907, 910
s kódem HH2 (Elektrické horkovzdušné přídavné topení)

AR83.70-D-8000TS

8

Stáhnout hadici (8) ze skříně ventilátoru (2).

9

Vytáhnout hadici (10) z podlahového plechu.

 Montáž:
Dbát na správné usazení hadice (10) u skříně klimatizace (1) a u podlahového plechu.
V opačném případě se může kondenzační voda dostat do vnitřního prostoru vozidla.

10

Odejmout skříň klimatizace (1) se skříní ventilátoru (2) a vyjmout je z vozidla.

11

Montáž se provádí v obráceném pořadí.

12

Doplnit chladicí kapalinu a odvzdušnit chladicí systém motoru.

Typ 907 s motorem 642
Typ 907, 910 s motorem 651

AR20.00-D-1142TSR



Zkontrolovat

13

Zkontrolovat těsnost chladicího systému motoru.

Typ 907 s motorem 642
Typ 907, 910 s motorem 651

AR20.00-D-1011TS

14

Provést funkční zkoušku topení.

15

Provést funkční zkoušku klimatizace.
