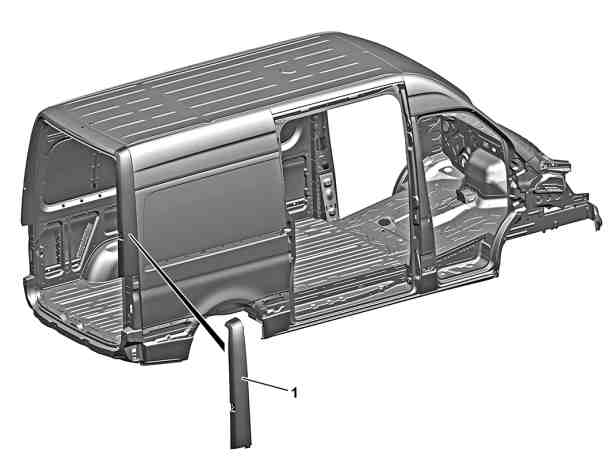

Znázorněno na typu 907 s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení), pravá strana vozidla |
1 | Horní díl vnějšího plechu rohového sloupku |
D64.30-1226-06
Nebezpečí | Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC) | Nesahat na poškozené, resp. vadné součásti a vedení pod napětím ani na neizolovaná elektrická spojení a vedení.Typ 910.6 s motorem 780.703 | |
Nebezpečí | Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku | Vyrovnat vozidlo mezi sloupy dílenského zvedáku a umístit čtyři zvedací talíře na zvedací body předepsané výrobcem vozidla. | |
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Upozornění na věcné škody | Všeobecné pokyny k opravě karoserie | ||
| Demontovat | ||
1 | Demontovat všechny montované díly karoserie v oblasti opravovaného místa. | ||
2 | Zakrýt montované díly karoserie, které zůstávají ve vozidle, ochrannými svařovacími plachtami. | Běžné přístroje/nástroje | |
3 | Oddělit horní díl vnějšího plechu rohového sloupku (1). | ||
Běžné přístroje/nástroje | |||
4 | Připravit horní díl vnějšího plechu rohového sloupku (1). | ||
Běžné přístroje/nástroje | |||
| Montáž | ||
Nebezpečí | Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování. Nebezpečí otravy při vdechnutí výparů ze svařování | Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z nebezpečné oblasti. Použít odsávací zařízení. | |
5 | Namontovat a přivařit horní díl vnějšího plechu rohového sloupku (1). | ||
Upozornění na věcné škody | Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování | ||
| 000 588 02 84 00 Svařovací přístroj | ||
Běžné přístroje/nástroje | |||
6 | Očistit svarové spoje a plechové příruby kulatým drátěným kartáčem. | Běžné přístroje/nástroje | |
7 | Odstranit ochranné svařovací plachty. | Běžné přístroje/nástroje | |
8 | Očistit opravovanou oblast. | Běžné přístroje/nástroje | |
Nebezpečí | Nebezpečí exploze vznícením lakových výparů. Nebezpečí otravy při vdechnutí lakových výparů | Nekouřit! Žádný otevřený oheň! Používat ochranu dýchacích orgánů, ochranný oděv, rukavice, ochranné brýle a krém na ruce. Zajistit kvalitní větrání a odvětrání. | |
9 | Nanést v oblasti opravy základový plnič. | ||
Upozornění na věcné škody | Upozornění k opravárenskému lakování | ||
Používat pouze schválené základové plniče společností Daimler AG: | |||
10 | Provést utěsnění švů po opravách. | ||
Doplnit sériová těsnění těsnicí hmotou. | |||
Nebezpečí | Nebezpečí exploze vznícením lakových výparů. Nebezpečí otravy při vdechnutí lakových výparů | Nekouřit! Žádný otevřený oheň! Používat ochranu dýchacích orgánů, ochranný oděv, rukavice, ochranné brýle a krém na ruce. Zajistit kvalitní větrání a odvětrání. | |
11 | Nalakovat opravovanou oblast a přilehlé plochy. | ||
Upozornění na věcné škody | Upozornění k opravárenskému lakování | ||
Používat pouze schválené laky společností Daimler AG: | |||
12 | Doplnit konzervaci dutin. | ||
13 | Namontovat všechny montované díly v místě opravy. |
Odkazované dokumenty
- ah0000n000501a Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování
- ah6000n000101a Všeobecné pokyny k opravě karoserie
- ah9800p940802a Upozornění k opravárenskému lakování
- ar6430d573201ts Oddělit horní díl vnějšího opláštění rohového sloupku
- ar6430d573202ts Připravit horní díl vnějšího opláštění rohového sloupku
- ar6430d573203ts Horní díl vnějšího opláštění rohového sloupku namontovat a přivařit
- ar9710d4000ts Těsnění švu po opravách
- ar9720d1500ts Konzervace dutin po opravárenských pracích
- as0000z000701a Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování.
- as0000z001001a Nebezpečí ohrožení života v případě sesunutí nebo překlopení vozu z dílenského zvedáku
- as0000z001701a Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami
- as0000z003501a Nebezpečí ohrožení života při pracích na součástech a systémech se střídavým napětím U >= 30 V (AC), resp. se stejnosměrným napětím U >= 60 V (DC)
- as9800z000201a Nebezpečí exploze vznícením lakových výparů. Nebezpečí otravy při vdechnutí lakových výparů
- ws6000p0022k
