Oddělit horní díl vnějšího opláštění rohového sloupku

AR64.30-D-5732-01TS

Oddělit horní díl vnějšího opláštění rohového sloupku

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Typ

907.6/7, 910.6

a

Rozměr (cca 20 mm)

1

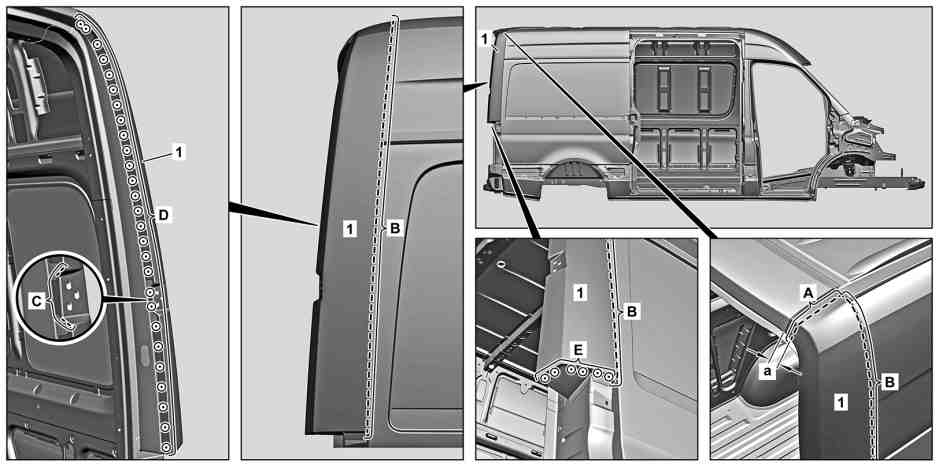

Vyznačit rozpojovací místo u horního dílu vnějšího plechu rohového sloupku (1) (oblast A).

 Dodržovat rozměr (a).

2

Oddělit rozpojovací místo u horního dílu vnějšího plechu rohového sloupku (1) (oblast A).

 Dělicí řez nesmí být veden příliš hluboko.
V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.

 Běžně dostupné přístroje/nářadí
Karosářská děrovka

3

Vyznačit rozpojovací místo u horního dílu vnějšího plechu rohového sloupku (1) (oblast B).

 Vyznačit rozpojovací místo podél hrany (oblast B).

4

Oddělit rozpojovací místo u horního dílu vnějšího plechu rohového sloupku (1) (oblast B).

 Dělicí řez nesmí být veden příliš hluboko.
V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.

 Běžně dostupné přístroje/nářadí
Karosářská děrovka

5

Odkrýt svarové spoje u horního dílu vnějšího plechu rohového sloupku (1) (oblast C).

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

6

Oddělit svarové spoje u horního dílu vnějšího plechu rohového sloupku (1) (oblast C).

 Běžně dostupné přístroje/nářadí
Úhlová bruska
Rovná bruska

7

Odkrýt bodové svary u horního dílu vnějšího plechu rohového sloupku (1) (oblasti D a E).

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

8

Ofrézovat bodové svary u horního dílu vnějšího plechu rohového sloupku (1) (oblasti D a E).

 Běžně dostupné přístroje/nářadí
Fréza na bodové svary

9

Sejmout poškozený horní díl vnějšího plechu rohového sloupku (1).

10

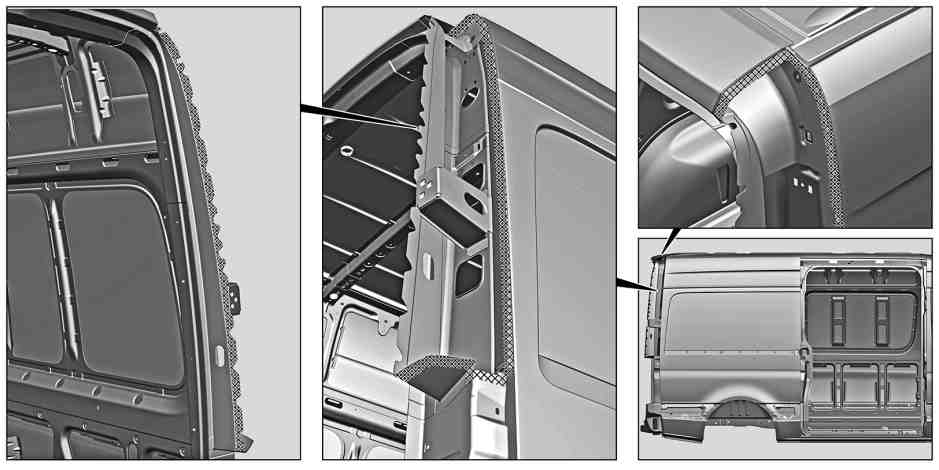

Vyznačit rozpojovací místa u horního dílu vnějšího plechu rohového sloupku (1) (oblasti F1, F2 a F3).

 Vyznačit rozpojovací místa podle znázornění (oblasti F1, F2 a F3).

11

Oddělit rozpojovací místa u horního dílu vnějšího plechu rohového sloupku (1) (oblasti F1, F2 a F3).

 Dělicí řezy nesmí být vedeny příliš hluboko.
V opačném případě dojde k poškozením spodních součástí a omezení pevnosti.

 Běžně dostupné přístroje/nářadí
Karosářská děrovka

12

Odsadit horní díl vnějšího plechu rohového sloupku (1) ve šrafované oblasti (oblast H) o cca 10 mm.

 Běžně dostupné přístroje/nářadí
Odsazovací kleště

13

Hladce zbrousit připojovací plochu ve šrafovaných oblastech (oblast H).

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

14

Hladce zbrousit připojovací plochy ve čtverečkovaných oblastech.

 Běžně dostupné přístroje/nářadí
Kulatý drátěný kartáč

15

Odstranit piliny z broušení a frézování.

 Běžně dostupné přístroje/nářadí
Mokrý a suchý vysavač

16

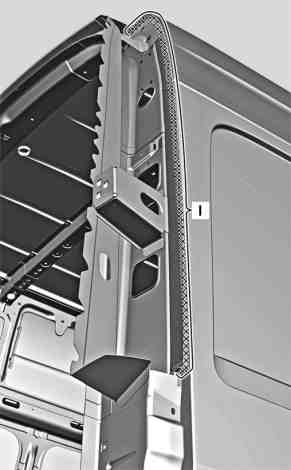

Ohnout zbývající díly ve čtverečkované oblasti (oblast I) nahoru.

 Běžně dostupné přístroje/nářadí
Sekáč
