AR64.30-D-5732-03TS | Horní díl vnějšího opláštění rohového sloupku namontovat a přivařit | ||
Nebezpečí | Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování. Nebezpečí otravy při vdechnutí výparů ze svařování | Použít izolační podložky. Nosit ochranný oděv, ochranné brýle a ochrannou masku. Odstranit snadno vznětlivé látky z nebezpečné oblasti. Použít odsávací zařízení. | |
Výstraha | Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami | Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice. | |
Upozornění na věcné škody | Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování | ||
| 000 588 02 84 00 Svařovací přístroj |

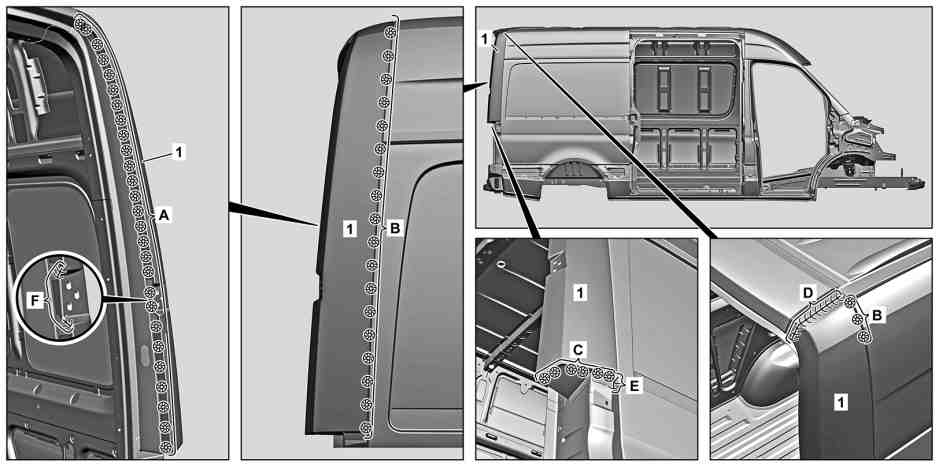

Následující pracovní kroky jsou znázorněny u typu 907.633 s kódem D03 (střecha a dveře zadní stěny ve vysokém provedení) na pravé straně vozidla, přičemž je nutné jejich analogické provedení při poškození na levé straně.
D64.30-1233-09
1 | Namontovat, nalícovat a zafixovat horní díl vnějšího plechu rohového sloupku (1). |
Běžně dostupné přístroje/nářadí |
2 | Horní díl vnějšího plechu rohového sloupku (1) (oblasti A a C). |
Provádět svařování v ochranné atmosféře v intervalech a mezitím nechat vychladnout. |
3 | Přibodovat horní díl vnějšího plechu rohového sloupku (1) (oblast B). |
Provádět svařování v ochranné atmosféře v intervalech a mezitím nechat vychladnout. |
4 | Horní díl vnějšího plechu rohového sloupku (1) (oblasti D, E a F). |
Provádět svařování v ochranné atmosféře v intervalech a mezitím nechat vychladnout. |
5 | Plošně zbrousit bodové svary v ochranné atmosféře, bodové spoje v ochranné atmosféře a svarové spoje v ochranné atmosféře (oblasti A, B, C, D, E a F). |
Běžně dostupné přístroje/nářadí |
6 | Očistit svarové spoje. |
Běžně dostupné přístroje/nářadí |
7 | Odstranit piliny z broušení. |
Běžně dostupné přístroje/nářadí |
Odkazované dokumenty
- ah0000n000501a Opatření k zamezení poškozením vozidel nebo součástí při elektrickém svařování
- as0000z000701a Nebezpečí ohrožení života vysokým napětím při elektrickém svařování. Nebezpečí exploze při svařování v dosahu snadno vznětlivých látek. Nebezpečí poranění odstřikem a ultrafialovým zářením při svařování.
- as0000z001701a Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami
- ws6000p0022k
