P63.20-7607-09
Rozměr:
a cca. 5mm
V zásadě mohou být pro tuto opravu potřebné náhradní díly také kompletně vyměněny. Přitom dbejte na to, aby byly dodrženy sériové spárové a lepené spoje nebo v ojedinělém případě schváleny s příslušnými oblastmi Daimler AG. U oříznutých vnějších plechů dbejte dodatečně na to, aby byla spojovací místa stávajícího vnějšího plechu přístupná pro pozdější konzervaci dutin a pěnové oblasti měly minimální vzdálenost od spojovacího místa cca 100 mm.
1 Vyznačit rozpojovací místo na opláštění střechy bočně (1) (oblast A).
2 Oddělit opláštění střechy bočně (1) na rozpojovacím místě (oblast A).
Nepoškodit pod tím ležící vnější díl A-sloupku (2).
3 Odkrýt bodové svary u opláštění střechy bočně (1) (oblasti B, C a D).
4 Ofrézovat bodové svary u opláštění střechy bočně (1) (oblasti B, C a D).
P63.20-7612-06
5 Nahřát boční opláštění střechy (1) ve čtverečkovaných oblastech.
Čtverečkované oblasti jsou přilepené.
6 Sejmout poškozené boční opláštění střechy (1).
7 Odstranit pěnový díl nahoře mezi opláštěním střechy bočně (1) a vnějším dílem A-sloupku (2).
P63.20-7615-09
Rozměr:
B Cca 75 mm
8 Odkrýt rozpojovací místa na vnějším díle A-sloupku (2) (oblasti E a F).
Změřit rozpojovací místo na značkách Y (šipka).
9 Oddělit vnější díl A-sloupku (2) na rozpojovacích místech (oblasti E a F).
Nepoškodit pod ním se nacházející součásti.
10 Odkrýt bodové svary na vnějším díle A-sloupku (2) (oblasti D, G, H, I, J a K).
11 Ofrézovat bodové svary na vnějším díle A-sloupku (2) (oblasti D, G, H, I, J a K).
P63.20-7619-08

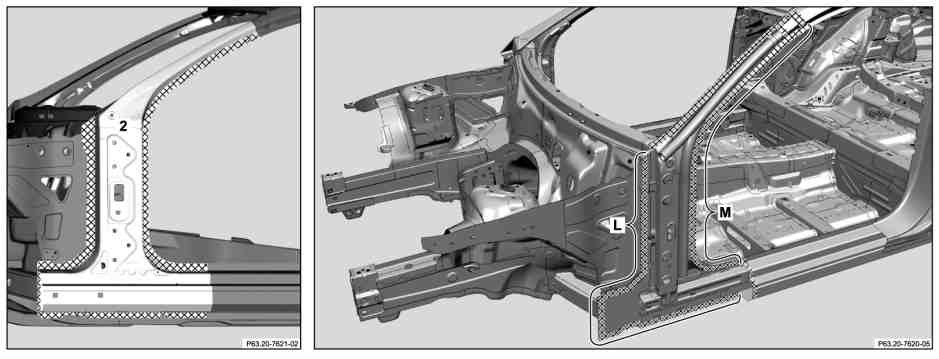

12 Nahřát vnější díl A-sloupku (2) ve čtverečkovaných oblastech.
Čtverečkované oblasti jsou přilepené.
13 Sejmout poškozený vnější díl A-sloupku (2).
14 Vybrousit do lesku připojovací plochy na nástavbě ve čtverečkovaných oblastech.
Oboustranně hladce zbrousit bodové příruby.
15 Odstranit piliny z broušení a vrtání.
16 Natřít vnitřní strany bodových přírub barvou s příměsí zinkového prachu.
Kvůli zamezení problémům s přilnavostí nesmí být lepicí plochy natřeny nátěrovou barvou s vysokým obsahem zinku (oblasti L a M).
Dbát na přípravu lepicích ploch (oblasti L a M).
