Demontáž, montáž montovaných dílů u rámu

AR60.00-S-0036-01P

Demontáž, montáž montovaných dílů u rámu

 Výstraha

Nebezpečí otravy při požití brzdové kapaliny. Nebezpečí poranění při kontaktu brzdové kapaliny s kůží a očima

Plnit brzdovou kapalinu pouze do vhodných a příslušně označených nádob. Při manipulaci s brzdovou kapalinou používat ochranný oděv a ochranné brýle.

AS42.50-Z-0001-01A

Upozornění na věcné škody

Upozornění k brzdové kapalině

AH42.50-P-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A

Pokyny pro výpočet utahovacího momentu při použití zasouvacích nebo násuvných nástrojů s různými činnými délkami

AH00.00-P-0015-01CW

Typ

470, 471 s motorem 642

Typ

470, 471 s motorem 699

 Šrouby bez hlavy: Šrouby a matice, běžný závit

Číslo

Název

8.8

10.9

BA00.10-N-1002-01A

M6

pozinkovaný

Nm

9

13

fosfátovaný

Nm

9

12

 Šrouby bez hlavy: Šrouby a matice, běžný závit

Číslo

Název

12.9

BA00.10-N-1002-01A

M6

pozinkovaný

Nm

16

fosfátovaný

Nm

14

 Šrouby bez hlavy: Šrouby a matice, běžný závit

Číslo

Název

8.8

10.9

BA00.10-N-1003-01A

M8

pozinkovaný

Nm

23

32

fosfátovaný

Nm

21

29

 Šrouby bez hlavy: Šrouby a matice, běžný závit

Číslo

Název

12.9

BA00.10-N-1003-01A

M8

pozinkovaný

Nm

38

fosfátovaný

Nm

36

 Rám

Číslo

Název

Typ 470, 471

BA31.30-N-1001-01P

Šroub/matice rámu u příčníku

Nm

193

 Brzdová vedení, brzdové hadice

Číslo

Název

Typ 470, 471

BA42.10-N-1001-04P

Převlečná matice brzdového vedení u brzdové hadice

Nm

16

 Přední příčník

Číslo

Název

Typ 470, 471

BA62.30-N-1002-01D

Šroub předního příčníku dole u podélníku rámu

Nm

85

 Montované díly, přední ochranný rám, příčník

Číslo

Název

Typ 470, 471

BA88.30-N-1001-01P

Šroub tažného oka s držákem u podélníku rámu

Nm

130

 Montované díly, přední ochranný rám, příčník

Číslo

Název

Typ 470, 471

BA88.30-N-1023-01P

Šroub zadního příčníku u podélníku rámu

Nm

130

1

Typ 470
Odpojit elektrický konektorový spoj (1).

2

Typ 470
Odpojit elektrický konektorový spoj (2).

3

Odpojit elektrický konektorový spoj (4).

4

Typ 470
Odpojit elektrický konektorový spoj (6).

5

Odpojit elektrický konektorový spoj (5).

Znázorněno u typu 470

6

Demontovat držáky (7) z rámu (11).

 Za tím účelem vyšroubovat šrouby (8).

7

Demontovat držák (9) s řídicí jednotkou.

 Za tím účelem vyšroubovat šrouby (10).

8

Typ 470
Demontovat držák (13) z rámu (11).

 Za tím účelem vyšroubovat šrouby (14).

9

Demontovat elektrický kabelový svazek (12) z rámu (11).

 Zkontrolovat kabelové příchytky a upevňovací spony.

Při příslušném zjištění stavu



Vyměnit poškozené upevňovací spony, resp. kabelové příchytky.

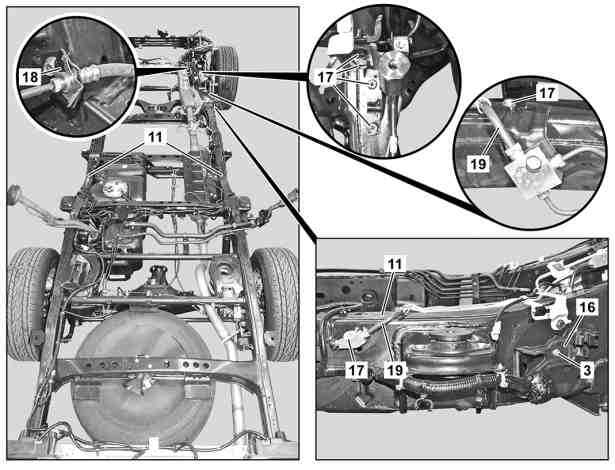

Znázorněno u typu 470

10

Demontovat držák (16).

 Za tím účelem vyšroubovat šroub (3).

11

Vyšroubovat šrouby (17).

12

Demontovat držák (18) z rámu (11)   .

13

Demontovat vedení (19) z rámu (11).

Znázorněno u typu 470

14

Demontovat držák (20) z rámu (11).

 Za tím účelem vyšroubovat šrouby (21).

15

Vyšroubovat šrouby (23).

16

Demontovat držáky (22) z rámu (11).

17

Demontovat vedení (25) z hadic (26)   .

 Uzavřít vedení (25) hadic (26) vhodnými zátkami ze  sady uzavíracích zátek.

18

Demontovat vedení (25) z rámu (11).

19

Demontovat vedení (24) z rámu (11).

Znázorněno u typu 470

20

Demontovat příčník (27) s montovanými díly   .

 Za tím účelem vyšroubovat šrouby (28).

21

Demontovat držáky (29).

 Za tím účelem vyšroubovat šrouby (30).

Znázorněno u typu 470

Znázorněno u typu 470

22

Demontovat příčník (62)   .

 Za tím účelem vyšroubovat šrouby (63).

23

Demontovat vedení (41).

24

Demontovat držák (42)   .

 Za tím účelem vyšroubovat šrouby (43).

25

Typ 470 s motorem 642
Typ 470 s motorem 699
Demontovat držák (37)   .

 Za tím účelem vyšroubovat šroub (38).

26

Demontovat držák (51).

 Za tím účelem vyšroubovat šrouby (50).

Znázorněno u typu 470

Znázorněno u typu 470

27

Demontovat zadní příčník s držáky (44)   .

 Za tím účelem vyšroubovat šrouby (45) na levé a pravé straně.

28

Demontovat tažné oko (46)   .

 Za tím účelem vyšroubovat šrouby (47).

Znázorněno u typu 470

29

Demontovat držák (52).

 Za tím účelem vyšroubovat šrouby (53).

30

Demontovat držák (54).

 Za tím účelem vyšroubovat šroub (55).

31

Demontovat držák (56).

 Za tím účelem vyšroubovat šrouby (57).

32

Demontovat elastomerová ložiska (60)   .

 Za tím účelem demontovat matice (61).

 Zkontrolovat elastomerová ložiska (60).

Při příslušném zjištění stavu



Vyměnit elastomerová ložiska (60).

33

Montáž se provádí v obráceném pořadí.
