Znázorněno u vozidla s levostranným řízením |

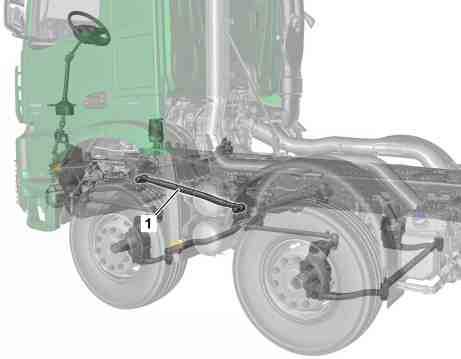

1 | Tyč řízení (mezi 1. a 2. pomocnou pákou řízení (8, 9)) |
W46.40-1034-81
Znázorněno u vozidla s levostranným řízením |
20 | Šrouby |
21 | Vzduchojem |
22 | Šrouby |
23 | Vzduchojem |
W42.25-1380-06
W46.40-1038-09
Znázorněno u vozidla s levostranným řízením |
1 | Tyč řízení (mezi 1. a 2. pomocnou pákou řízení (8, 9)) | 7 | Krytka | 13 | Matice | ||
2 | Tyč řízení (mezi převodkou řízení a 1. pomocnou pákou řízení (8)) | 8 | 1. pomocná páka řízení | 14 | Matice | ||
3 | Tyč řízení (mezi převodkou řízení a pákou řízení 1. přední nápravy) | 9 | 2. pomocná páka řízení | 15 | Matice | ||
4 | Tyč řízení (mezi 2. pomocnou pákou řízení (9) a pákou řízení 2. přední nápravy) | 10 | Matice s nákružkem | 16 | Matice | ||
5 | Hydraulický válec | 11 | Axiální podložka | 17 | Svěrací spony | ||
6 | Krytka (pokud je k dispozici) | 12 | Matice |
Nebezpečí | Nebezpečí ohrožení života v důsledku sklouznutí nebo převrácení vozidla při jehozvedání | Zvedat vozidlo pouze za zvedací body, předepsané výrobcem. | |
Varování | Nebezpečí poranění přiskřípnutím během přítomnosti v oblasti výkyvu řízených náprav | Ujistěte se, že nejsou žádné osoby nebo předměty v rozsahu otáčení všech řízených náprav při dorazu řízení. Při běžícím motoru se nezdržujte v rozsahu otáčení přídavné řízené nápravy. | |
Upozornění na věcné škody | Upozornění k samopojistným šroubům a maticím | ||
Upozornění na věcné škody | Upozornění pro nadzvednutí a podepření | ||
Upozornění na věcné škody | Pokyny k údržbářským a opravárenským pracím | ||
Pokyny k bezpečnostním součástem | |||
Pokyny k systémům konektorových spojů tlakového vzduchu | |||
| Demontovat | ||
1 | Uvést přední kola do přímého směru | ||
2 | Zajistit vozidlo proti rozjetí | ||
3 | Nadzvednout 2. přední nápravu až do umožnění volného otáčení kol a podepřít | ||
4 | Zcela vyprázdnit tlakovzdušné zařízení | ||
5 | Označit montážní polohu tlakovzdušných potrubí vůči vzduchojemům (21, 23) | ||
6 | Demontovat tlakovzdušná potrubí ze vzduchojemů (21, 23) | ||
7 | Vyšroubovat šrouby (22) a demontovat vzduchojem (23) s držákem | ||
8 | Vyšroubovat šrouby (20) a demontovat vzduchojem (21) s držákem | ||
9 | Demontovat krytky (6) z 1. pomocné páky řízení (8) | Pokud jsou k dispozici. | |
10 | Odšroubovat matice (12, 13) a opět manuálně našroubovat | | |
Kulové klouby popř. přidržet klíčem s vnitřním šestihranem. | |||
11 | Odtlačit tyč řízení (2) z 1. pomocné páky řízení (8) | Tyč řízení (2) se náhle uvolní. | |
Stahovák | |||
12 | Odšroubovat matici (13) | ||
13 | Demontovat krytku (7) z 1. pomocné páky řízení (8) | ||
14 | Odjistit matici s nákružkem (10) u 1. pomocné páky řízení (8) | ||
15 | Odšroubovat matici s nákružkem (10) 1. pomocné páky řízení (8) tak, aby zajišťovací nákružek nepatrně přečníval přes závit u ložiskového čepu | Tím je zajištěno, že matice s nákružkem (10) zůstane ještě několik otáček našroubovaná na ložiskový čep. Díky tomu dojde k zamezení náhlého uvolnění 1. pomocné páky řízení (8) z ložiskového čepu při stahování. | |
16 | Stáhnout axiální podložku (11) z ložiskového čepu 1. pomocné páky řízení (8) až do jejího dosednutí na matici s nákružkem (10) | ||
17 | Stáhnout 1. pomocnou páku řízení (8) až do umožnění demontáže tyče řízení (2) z 1. pomocné páky řízení (8) | Použít vhodný dvouramenný stahovák. | |
18 | Demontovat tyč řízení (2) z 1. pomocné páky řízení (8) | ||
19 | Odtlačit tyč řízení (1) z 1. pomocné páky řízení (8) | Tyč řízení (1) se prudce uvolní. | |
Stahovák | |||
20 | Odšroubovat matici (12) a demontovat tyč řízení (1) z 1. pomocné páky řízení (8) | ||
21 | Demontovat krytku (6) z 2. pomocné páky řízení (9) | Pokud jsou k dispozici. | |
22 | Odšroubovat matice (14, 15, 16) a opět manuálně našroubovat | | |
Kulové klouby popř. přidržet klíčem s vnitřním šestihranem. | |||
23 | Demontovat šrouby a matice svěracích spon (17) | ||
24 | Posunout svěrací spony (17) u hydraulického válce (5) a u tyče řízení (4) stranou | ||
25 | Odtlačit hydraulický válec (5) z 2. pomocné páky řízení (9) | Hydraulický válec (5) se prudce uvolní. | |
Stahovací zvon | |||
Vřeteno | |||
26 | Odtlačit tyč řízení (4) od 2. pomocné páky řízení (9) | Tyč řízení (4) se náhle uvolní. | |
Stahovák | |||
27 | Nasadit nové šrouby a matice na svěrací spony (17) | ||
28 | Nasunout svěrací spony (17) na kulový kloub hydraulického válce (5) a také na kulový kloub tyče řízení (4) a utáhnout | Kvůli zamezení změně nastavení přímého směru. | |
Svěrací spona u kulového kloubu hydraulického válce 2. přední nápravy | |||
Svěrací spona u tyče řízení | |||
29 | Demontovat krytku (7) 2. pomocné páky řízení (9) | ||
30 | Odjistit matici s nákružkem (10) u 2. pomocné páky řízení (9) | ||
31 | Odšroubovat matici s nákružkem (10) 2. pomocné páky řízení (9) tak, aby zajišťovací nákružek nepatrně přečníval přes závit u ložiskového čepu | Tím je zajištěno, že matice s nákružkem (10) zůstane ještě několik otáček našroubovaná na ložiskový čep. To zabrání nežádoucímu uvolnění 2. pomocné páky řízení (9) při stahování z ložiskového čepu. | |
32 | Stáhnout axiální podložku (11) z ložiskového čepu 2. pomocné páky řízení (9) až do jejího dosednutí na matici s nákružkem (10) | ||
33 | Odšroubovat matice (15, 16) | ||
34 | Stáhnout 2. pomocnou páku řízení (9) až do umožnění demontáže hydraulického válce (5) a tyče řízení (4) z 2. pomocné páky řízení (9) | Použít vhodný dvouramenný stahovák. | |
35 | Demontovat hydraulický válec (5) a tyč řízení (4) z 2. pomocné páky řízení (9) | ||
36 | Demontovat matici s nákružkem (10) a axiální podložku (11) 2. pomocné páky řízení (9) | ||
37 | Sejmout vnější kuželíkové ložisko 2. pomocné páky řízení (9) | ||
38 | Demontovat 2. pomocnou páku řízení (9) společně s tyčí řízení (1) | ||
39 | Odtlačit tyč řízení (1) z 2. pomocné páky řízení (9) dílenským lisem | ||
40 | Odšroubovat matici (14) a demontovat tyč řízení (1) z 2. pomocné páky řízení (9) | ||
| Montáž | ||
41 | Nasadit tyč řízení (1) do 2. pomocné páky řízení (9) | ||
42 | Nasadit novou matici (14) na 2. pomocnou páku řízení (9) | ||
43 | Nasadit tyč řízení (1) společně s 2. pomocnou pákou řízení (9) do vozidla a nasunout 2. pomocnou páku řízení (9) na konzolu | Provléknout tyč řízení (1) společně s 2. pomocnou pákou řízení (9) zezadu (směrem mezi 1. a 2. přední nápravou) dopředu mezi tlumičem a rámem vozidla až do umožnění nasunutí 2. pomocné páky řízení (9) na konzolu. | |
44 | Nasadit hydraulický válec (5) a tyč řízení (4) do 2. pomocné páky řízení (9) | ||
45 | Nasadit nové matice (15, 16) u 2. pomocné páky řízení (9) | ||
46 | Zcela nasunout 2. pomocnou páku řízení (9) na ložiskový čep | ||
47 | Namontovat vnější kuželíkové ložisko a axiální podložku (11) a utáhnout 2. pomocnou páku řízení (9) pomocí nové matice s nákružkem (10) | Matice s nákružkem pomocné páky řízení u konzoly | |
48 | Zajistit matici s nákružkem (10) u 2. pomocné páky řízení (9) | ||
49 | Utáhnout matice (14, 15) u 2. pomocné páky řízení (9) | Kulový kloub popř. přidržet klíčem na vnitřní šestihrany. | |
Matice tyče řízení u pomocné páky řízení / páky řízení | |||
50 | Utáhnout matici (16) u 2. pomocné páky řízení (9) | Kulový kloub popř. přidržet klíčem na vnitřní šestihrany. | |
Matice kulového kloubu hydraulického válce 2. přední nápravy u pomocné páky řízení | |||
51 | Namontovat krytku (7) 2. pomocné páky řízení (9) | Krytka uložení pomocné páky řízení | |
52 | Namontovat nové krytky (6) u 2. pomocné páky řízení (9) | Pokud byly krytky (6) namontovány. | |
53 | Nasadit tyče řízení (1, 2) do 1. pomocné páky řízení (8) | ||
54 | Nasadit nové matice (12, 13) na 1. pomocnou páku řízení (8) | ||
55 | Zcela nasunout 1. pomocnou páku řízení (8) společně s kuželíkovým ložiskem a axiální podložkou (11) na ložiskový čep | ||
56 | Vyměnit matici s nákružkem (10) 1. pomocné páky řízení (8) za novou matici s nákružkem (10) a utáhnout | Matice s nákružkem pomocné páky řízení u konzoly | |
57 | Zajistit matici s nákružkem (10) 1. pomocné páky řízení (8) | ||
58 | Utáhnout matice (12, 13) na 1. pomocné páce řízení (8) | Kulový kloub popř. přidržet klíčem na vnitřní šestihrany. | |
Matice tyče řízení u pomocné páky řízení / páky řízení | |||
59 | Namontovat krytku (7) 1. pomocné páky řízení (8) | Krytka uložení pomocné páky řízení | |
60 | Namontovat nové krytky (6) na 1. pomocnou páku řízení (8) | Pokud byly krytky (6) namontovány. | |
61 | Namontovat vzduchojem (21) společně s držákem | ||
62 | Namontovat vzduchojem (23) společně s držákem | ||
63 | Namontovat tlakovzdušná potrubí u zásobníků stlačeného vzduchu (21, 23) | Sledovat označení. | |
64 | Nadzvednout 2. přední nápravu, vyjmout podstavné stolice a usadit kola | ||
65 | Provést zkušební jízdu | Pouze při výměně tyče řízení (1). | |
Během zkušební jízdy zkontrolovat celkové chování vozidla při řízení. | |||
Při stáčení vozidla doleva nebo doprava nebo při volantu mimo přímou polohu při jízdě v přímém směru. | |||
| |||
Zkontrolovat, popř. nastavit střední polohu volantu. | |||
964 589 00 33 00
Stahovací zvon
655 589 00 35 02
Vřeteno
625 589 00 35 00
Stahovák
