Kontrola a seřízení sbíhavosti kol u zadní nápravy

AR40.20-D-0332H

Kontrola a seřízení sbíhavosti kol u zadní nápravy

25.6.08



Kontrola

1

Sledovat všeobecné pokyny k měření podvozku

AR40.20-D-0201H

2

Změřit výškovou polohu vozidla

 Kvůli měření podvozku je nutné zjistit skutečnou výškovou polohu vozidla.

AR40.20-D-0200-05H

3

Provést měření podvozku

 Porovnat požadované hodnoty sbíhavosti kol podle výšky vozidla se skutečnými hodnotami z měření podvozku.

AR40.20-D-0200H

4

Zkontrolovat nastavení sbíhavosti kol na pravé a levé straně vozidla

 Porovnat požadované hodnoty sbíhavosti kol podle výšky vozidla se skutečnými hodnotami z měření podvozku.

Sbíhavost na každé kolo

*BE40.20-N-1001-10D

Sbíhavost na každé kolo

*BE40.20-N-1002-10D

5

Seřídit sbíhavost kol

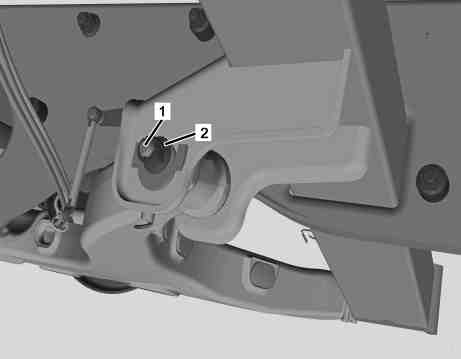

 Vyměnit excentrický šroub (1) a matici (2) v případě, že tak už nebylo učiněno při předešlých pracích.

 Seřídit sbíhavost kol pomocí excentrického šroubu (1) u uložení levého a pravého šikmého ramena nápravy na požadovanou hodnotu.

Přípustný rozdíl sbíhavosti kol zadní nápravy mezi pravou a levou stranou vozidla

*BE40.20-N-1003-10D



*BA35.15-N-1001-01B

Číslo

Název

Typ 906.132/134/136 kromě kódu XB6 hmotnostní varianta
4,2 t

Typ 906.132/134/136 s kódem XB6 hmotnostní varianta 4,2 t

BE40.20-N-1001-10D

Sbíhavost na každé kolo

Rozměr "B"

337 mm

°

0° 07' (7')

–

340 mm

°

0° 07' (7')

0° 07' (7')

343 mm

°

0° 06' (7')

0° 06' (7')

347 mm

°

0° 05' (7')

0° 05' (7')

350 mm

°

0° 04' (7')

0° 04' (7')

353 mm

°

0° 03' (7')

0° 02' (7')

356 mm

°

0° 02' (7')

0° 01' (7')

360 mm

°

0° 02' (7')

0° 00' (7')

363 mm

°

0° 01' (7')

0° 00' (7')

366 mm

°

0° 00' (7')

–0° 01' (7')

369 mm

°

–0° 01' (7')

–0° 02' (7')

373 mm

°

–0° 02' (7')

–0° 03' (7')

376 mm

°

–0° 03' (7')

–0° 04' (7')

379 mm

°

–0° 03' (7')

–0° 05' (7')

BE40.20-N-1002-10D

Sbíhavost na každé kolo

Rozměr "B"

383 mm

°

–0° 04' (7')

–0° 05' (7')

387 mm

°

–0° 05' (7')

–0° 06' (7')

389 mm

°

–0° 06' (7')

–0° 07' (7')

392 mm

°

–0° 07' (7')

–0° 07' (7')

395 mm

°

–0° 08' (7')

–0° 08' (7')

398 mm

°

–

–0° 08' (7')

401 mm

°

–

–0° 09' (7')

404 mm

°

–

–0° 09' (7')

BE40.20-N-1003-10D

Přípustný rozdíl sbíhavosti kol zadní nápravy mezi pravou a levou stranou vozidla

°

0° 10'

0° 10'

Číslo

Název

Zadní náprava 741.417

BA35.15-N-1001-01B

Šroub/matice šikmého ramena nápravy u nápravnice

M141,5

1. stupeň

Nm

160

2. stupeň

°

120
