1 | Tlačítko M1 |
2 | Tlačítko M2 |
3 | Tlačítko SERVICE |
4 | Tlačítko FRONT REAR |
5 | Tlačítko spouštění |
6 | Tlačítko zvedání |

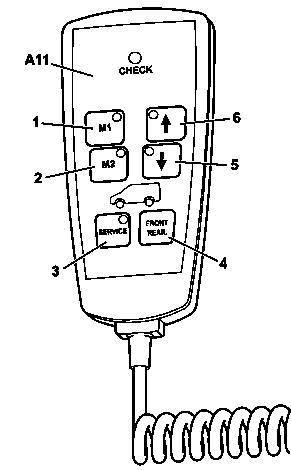

A11 | Dálkové ovládání |
D32.22-0043-03
Nebezpečí! | Nebezpečí ohrožení života při poklesu vozidla při pracích mezi koly a karoserií.Nebezpečí poranění kvůli dření nebo přiskřípnutí při práci na vzduchovém odpružení. | Kontrolní a opravárenské práce mezi kolem a podběhem kola nebo ve vestavbě kol se smí provádět pouze v případě, že je vozidlo zajištěno proti klesnutí vhodnými podpěrami. | |
| Upozornění ke vzduchovému odpružení | ||
Vyprázdnění | |||
1 | Zvednout dílenský zvedák až do mírného kontaktu uchycení dílenského zvedáku s dosedacími body u karoserie | ||
2.1 | Vyjmout dálkové ovládání (A11) z držáku | Vozidla, u nichž je dálkové ovládání (A11) umístěno v oblasti sedadla řidiče. | |
2.2 | Posunout sedadlo řidiče dopředu a vyjmout dálkové ovládání (A11) z podstavce sedadla | U vozidel, u nichž je dálkové ovládání (A11) umístěno podle požadavku zákazníka v podstavci sedadla. | |
3 | Aktivovat parkovací brzdu | Typ 906 od 1.6.15 | |
4 | Zapnout zapalování | ||
5 | Stisknout tlačítko SERVICE (3) | ||
6 | Stisknout kombinaci tlačítek na dálkovém ovládání (A11) | Kombinace tlačítek: | |
Dálkové ovládání (A11) vydá signální tón a postupně se krátce rozsvítí všechny světelné diody LED. | |||
Dojde k zapnutí režimu vypouštění. | |||
7 | Stisknout tlačítko FRONT REAR (4) | Rozsvítí se světelná dioda LED tlačítka spouštění (5). | |
8 | Stisknout tlačítko spouštění (5) a vypustit tlakový vzduch z pravého pneumatického pružicího vaku | Zahájit další pracovní krok až po úniku všeho tlakového vzduchu z pravého pneumatického pružicího vaku a až už nebude slyšet žádný zvuk vypouštění. | |
9 | Stisknout tlačítko FRONT REAR (4) | Rozsvítí se světelná dioda LED tlačítka M2 (2). | |
10 | Stisknout tlačítko spouštění (5) a vypustit tlakový vzduch z levého pneumatického pružicího vaku | Zahájit další pracovní krok až po úniku všeho tlakového vzduchu z levého pneumatického pružicího vaku a až už nebude slyšet žádný zvuk vypouštění. | |
11 | Stisknout tlačítko SERVICE (3) | Dojde k vypnutí režimu vypouštění. | |
12 | Stisknout tlačítko SERVICE (3) | Dojde k zapnutí servisního režimu. | |
13 | Vypnout zapalování | ||
Plnění | |||
14 | Zapnout zapalování | ||
15 | Stisknout tlačítko SERVICE (3) | Dojde k vypnutí servisního režimu. | |
16 | Stisknout kombinaci tlačítek na dálkovém ovládání (A11) | Kombinace tlačítek: | |
Dálkové ovládání (A11) vydá signální tón a postupně se krátce rozsvítí všechny světelné diody LED. | |||
Dojde k zapnutí režimu plnění. | |||
17 | Stisknout tlačítko FRONT REAR (4) | Rozsvítí se světelná dioda LED tlačítka spouštění (5). | |
18 | Stisknout tlačítko zvedání (6) a naplnit pravý pneumatický pružicí vak tlakovým vzduchem | Zahájit další pracovní krok až po úplném naplnění pravého pneumatického pružicího vaku tlakovým vzduchem a až už nebude slyšet žádný zvuk plnění. | |
19 | Stisknout tlačítko FRONT REAR (4) | Rozsvítí se světelná dioda LED tlačítka M2 (2). | |
20 | Stisknout tlačítko zvedání (6) a naplnit levý pneumatický pružicí vak tlakovým vzduchem | Zahájit další pracovní krok až po úplném naplnění levého pneumatického pružicího vaku tlakovým vzduchem a až už nebude slyšet žádný zvuk plnění. | |
21 | Stisknout tlačítko SERVICE (3) | Dojde k vypnutí režimu plnění. | |
22.1 | Uložit dálkové ovládání (A11) do podstavce sedadla a posunout sedadlo řidiče dozadu | U vozidel, u nichž je dálkové ovládání (A11) umístěno podle požadavku zákazníka v podstavci sedadla. | |
22.2 | Zavěsit dálkové ovládání (A11) v držáku | Vozidla, u nichž je dálkové ovládání (A11) umístěno v oblasti sedadla řidiče. | |
23 | Vypnout zapalování | ||
24 | Spustit vozidlo |
