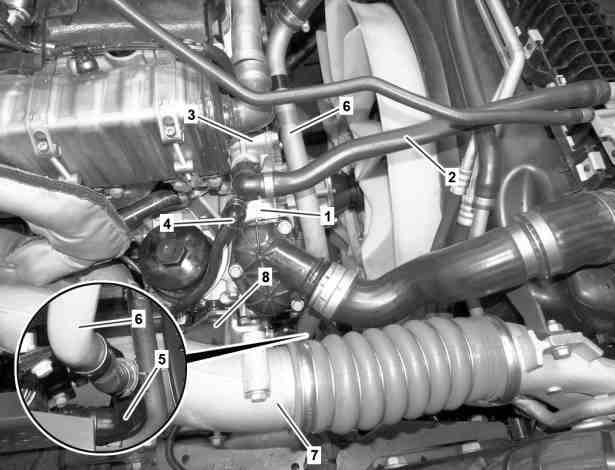

1 | Čerpadlo chladicí kapaliny |
2 | Hadice chladicí kapaliny |
3 | Hrdlo chladicí kapaliny |
4 | i Vedení chladicí kapaliny |
5 | Hadice chladicí kapaliny |
6 | Trubka chladicí kapaliny |
7 | Pravé potrubí plnicího vzduchu |
8 | Držák |
W20.10-1080-06
1 | Čerpadlo chladicí kapaliny |
3 | Hrdlo chladicí kapaliny |
6 | Trubka chladicí kapaliny |
9 | Držák |
10 | Vedení chladicí kapaliny |
11 | Elektrické vedení |
12 | Spojovací kus |
W20.10-1081-06
Varování | Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru | Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly. | |
Varování | Nebezpečí poranění přivřením nebo přiskřípnutím při pracích na předepnutých pružinách nebo tělesech pružin | Používat pouze schválená napínací ústrojí, příp. oblast nebezpečí dodatečně zakrýt. Zkontrolovat speciální přípravky ohledně poškození a funkce (vizuální kontrola). Nosit ochranné rukavice. | |
Varování | Nebezpečí úrazu v důsledku přivření a přiskřípnutí při sklápění kabiny řidiče | Během sklápění kabiny řidiče se nesmí v prostoru sklápění nacházet žádné osoby. Kabinu řidiče sklopit vždy až do koncové polohy a zajistit bezpečnostní podpěrou. | |
Upozornění na věcné škody | Upozornění k samopojistným šroubům a maticím | ||
Upozornění na věcné škody | Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles | ||
Upozornění na věcné škody | Pokyny ke sklápění kabiny řidiče | ||
| Demontáž, montáž | ||
1 | Sklopit kabinu řidiče | Montáž: Sklopit kabinu řidiče zpět až po zkoušce těsnosti. | |
2 | Demontovat protihluková zapouzdření | ||
3 | Vypustit chladicí kapalinu z chladiče motoru | ||
4.1 | Demontovat vzduchový filtr s nosníkem | U vozidel bez kódu M8A (přední nasávání vzduchu) | |
Šroub/matice sacího vzduchového kanálu u držákuŠroub/matice sacího potrubí u držáku | |||
Spona sacího potrubí u výfukového turbodmychadlaSpona hadice nasávaného vzduchu u výfukového turbodmychadla | |||
4.2 | Demontovat hadici nasávaného vzduchu | U vozidel s kódem M8A (přední nasávání vzduchu) | |
Spona sacího potrubí u výfukového turbodmychadlaSpona hadice nasávaného vzduchu u výfukového turbodmychadla | |||
5 | Demontovat potrubí plnicího vzduchu vpravo (7) | ||
6 | Demontovat držák (8) potrubí plnicího vzduchu vpravo (7) | Šroub držáku potrubí plnicího vzduchu u modulu oleje a chladicí kapaliny | |
7 | Uvolnit vícedrážkový klínový řemen a odebrat řemenici čerpadla chladicí kapaliny (1) | ||
Montáž: Zkontrolovat stav vícedrážkového klínového řemene. | |||
Při poškození: | |||
| |||
Namontovat nový vícedrážkový klínový řemen. | |||
| Obrázky škod vícedrážkových klínových řemenů | ||
Schéma vedení řemenového pohonu | |||
8 | Demontovat termostat chlazení | ||
9 | Demontovat hadici chladicí kapaliny (2) z hrdla chladicí kapaliny (3) | Montáž: Vyměnit těsnicí kroužek v rychlouzávěru hadice chladicí kapaliny (2) a potřít mazivem. Zacvaknout zajišťovací svorku u hadice chladicí kapaliny (2). | |
Lubrikační prostředek pro montáž pryžových dílů, 1 l | |||
10 | Demontovat vedení chladicí kapaliny (4) na čerpadle chladicí kapaliny (1) | Montáž: Vyměnit těsnicí kroužek v rychlouzávěru vedení chladicí kapaliny (4) a potřít mazivem. Zacvaknout zajišťovací svorku u vedení chladicí kapaliny (4). | |
Lubrikační prostředek pro montáž pryžových dílů, 1 l | |||
11 | Demontovat hadici chladicí kapaliny (5) u trubky chladicí kapaliny (6) | ||
12 | Demontovat trubku chladicí kapaliny (6) | Demontovat držák (9) trubky chladicí kapaliny (6) a trubku chladicí kapaliny (6) odložit stranou. | |
13 | Demontovat vedení chladicí kapaliny (10) z hrdla chladicí kapaliny (3) | ||
14 | Uvolnit elektrické vedení (11) z hrdla chladicí kapaliny (3) | ||
15 | Vyšroubovat šrouby čerpadla chladicí kapaliny (1) a hrdla chladicí kapaliny (3) | Montáž: Vyměnit šrouby čerpadla chladicí kapaliny (1). | |
Rozdělovač chladicí kapaliny u držáku chladiče recirkulace výfukových plynů | |||
Šroub čerpadla chladicí kapaliny u modulu olej/chladicí kapalina | |||
16 | Demontovat čerpadlo chladicí kapaliny (1) s hrdlem chladicí kapaliny (3) | Montáž: Očistit těsnicí plochy. Vyměnit těsnění a spojovací kus (12). Spojovací kus (12) potřít mazivem. | |
Lubrikační prostředek pro montáž pryžových dílů, 1 l | |||
17 | Montáž se provádí v obráceném pořadí | ||
18 | Provést zkušební běh motoru, vypnout motor a zkontrolovat těsnost v oblasti čerpadla chladicí kapaliny (1) a hrdla chladicí kapaliny (3) | Vizuální kontrola. |
Odkazované dokumenty
- ah0000n000101a Upozornění k samopojistným šroubům a maticím
- ah0000n500001h Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles
- ah6080n000301a Pokyny ke sklápění kabiny řidiče
- ap1322d135101a Obrázky škod vícedrážkových klínových řemenů
- ar0910w105001h Demontáž, montáž vzduchového filtru s nosníkem
- ar0910w803001h Demontovat, namontovat hadici nasávaného vzduchu
- ar0941w1326m Demontáž, montáž potrubí plnicího vzduchu vpravo
- ar1320w100001md Schéma vedení řemenového pohonu
- ar1322w390205md Povolit, napnout vícedrážkový klínový řemen
- ar2000w1142m Vypuštění, doplnění chladicí kapaliny
- ar2010w2460md Demontáž, montáž regulátoru teploty chladicí kapaliny
- as0000z000101a Nebezpečí poranění přivřením nebo přiskřípnutím při pracích na předepnutých pružinách nebo tělesech pružin
- as0000z000501a Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru
- as6080z000101a Nebezpečí úrazu v důsledku přivření a přiskřípnutí při sklápění kabiny řidiče
