Zkontrolovat těsnost chladicího systému

AR20.00-P-1010GZC

Zkontrolovat těsnost chladicího systému

22.6.11



Kontrola

 Nebezpečí!

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Chladicí systém otevírat pouze při teplotě chladicí kapaliny pod 90 °C. Víčko pomalu povolovat a odpustit přetlak. Chladicí kapalinu nenalévat do nádobek pro nápoje.

Použít ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

1

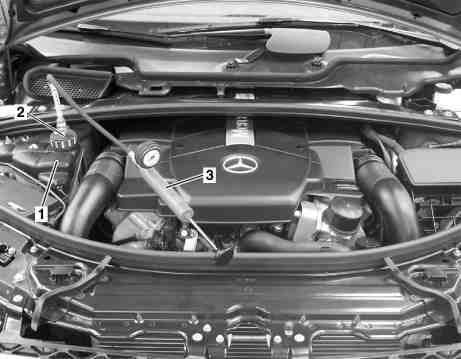

Odšroubovat uzavírací víko u vyrovnávací nádržky chladiva (1)

 Pomalu odšroubovat uzavírací víko a snížit přetlak.

2

Zkontrolovat hladinu chladicí kapaliny a obsah nemrznoucího prostředku chladicí kapaliny a v případě potřeby doplnit

 Při příliš nízkém obsahu nemrznoucího prostředku v chladicí kapalině je nutné buď doplnit nemrznoucí prostředek nebo vyměnit chladicí kapalinu: 

Vypustit, doplnit chladicí kapalinu.

Typ 164, 251

AR20.00-P-1142GZC

Typ 463

AR20.00-P-1142GX



Předpisy pro chladicí kapaliny

List 310.1

BB00.40-P-0310-01A



Antikorozní/nemrznoucí prostředek (specifikace 325.0)

List 325.0

BB00.40-P-0325-00A

3

Našroubovat zkušební uzávěr (2) na vyrovnávací nádržku chladicí kapaliny (1)



*210589009100

4

Připojit tlakové čerpadlo (3) u zkušebního uzávěru (2)



*124589242100

5

Tlak v chladicí soustavy zvýšit na zkušební hodnotu

 Kvůli zamezení poškozením chladicí soustavy nesmí být určený zkušební tlak překročen.

*BE20.30-P-1005-01A

6

Zkontrolovat stav a usazení hadicových spon

 V případě potřeby hadicové spony dotáhnout nebo vyměnit.

7

Zkontrolovat hadice chladicí kapaliny a topení a jejich spojovací místa ohledně stavu a ztráty chladicí kapaliny

 V případě potřeby vyměnit hadice chladicí kapaliny a topení.

8

Odšroubovat zkušební uzávěr (2) u vyrovnávací nádržky chladicí kapaliny (1)

 Pomalu odšroubovat zkušební uzávěr (2) a snížit přetlak.

9

Sejmout tlakové čerpadlo (3) ze zkušebního uzávěru (2)

10

Našroubovat uzavírací víko na vyrovnávací nádržku chladicí kapaliny (1)

Číslo

Název

2stupňové
uzavírací
víko

BE20.30-P-1005-01A

Zkušební tlak k natlakování chladicí soustavy

barů přetlaku

1,4
