Demontáž, montáž snímače teploty před katalyzátorem SCR

AR14.40-P-2011OLP

Demontáž, montáž snímače teploty před katalyzátorem SCR

19.09.2016

Motor

626 v typu 205

s kódem U77 (Čistění výfukových plynů vznětových motorů BLUETEC (SCR))

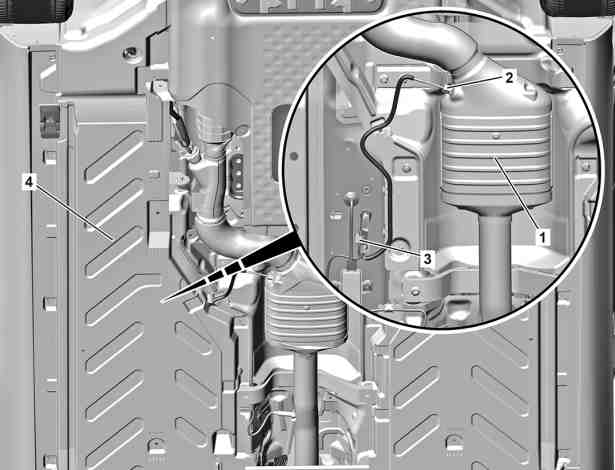

2

Snímač teploty před katalyzátorem SCR

3

Elektrický konektorový spoj

4

Pravé obložení podlahy

 Nebezpečí!

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

 Nebezpečí!

Nebezpečí poranění kůže nebo očí při zacházení s horkými nebo žhavými předměty

Používat ochranné rukavice, ochranný oděv a popř. ochranné brýle.

AS00.00-Z-0002-01A



Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A



Upozornění k zamezení poškozením elektronických součástí elektrostatickým výbojem

AH54.00-P-0001-01A



Demontovat

1

Uvolnit pravé obložení podlahy (4) v oblasti elektrického konektorového spoje (3)

AR61.30-P-1001LW

2

Odblokovat a odpojit elektrický konektorový spoj (3)

3

Vycvaknout elektrické vedení z přidržovacích spon u plechu tepelné ochrany

4

Demontovat snímač teploty před katalyzátorem SCR (2)

 Očkový nástavec

*000589710300



Montáž

5

Potřít závit snímače teploty před katalyzátorem SCR (2) tavnou mazací pastou

Tavná mazací pasta, 1 kg, DBL 6879.20

*BR00.45-Z-1005-06A

6

Namontovat snímač teploty před katalyzátorem SCR (2)



Pokyny pro výpočet utahovacího momentu při použití zasouvacích nebo násuvných nástrojů s různými činnými délkami

AH00.00-P-0015-01CW

 Snímač teploty výfukových plynů před katalyzátorem SCR

*BA14.40-P-1008-02D

 Očkový nástavec

*000589710300

7

Zacvaknout elektrické vedení do přidržovacích spon u plechu tepelné ochrany

8

Zapojit elektrický konektorový spoj (3) až do jeho zajištění

9

Upevnit pravé obložení podlahy (4)

AR61.30-P-1001LW

10

Načíst a vymazat chybovou paměť pomocí diagnostického přístroje



AD00.00-P-2000-04B

 Nebezpečí!

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Vozidlo zajistit proti samočinnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nedotýkat se horkých nebo rotujících částí.

AS00.00-Z-0005-01A

11

Provést zkušební běh motoru a zkontrolovat funkci motoru

 Dodatečná úprava výfukových plynů BlueTec

Číslo

Název

Motor 626 v typu 205
s kódem U77 (Čistění výfukových plynů vznětových motorů BLUETEC (SCR))

BA14.40-P-1008-02D

Snímač teploty výfukových plynů před katalyzátorem SCR

Nm

45

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1005-06A

Tavná mazací pasta, 1 kg, DBL 6879.20

A 000 989 76 51
