ar1430p7200vb

Demontovat, namontovat ventil na uzavírání vzduchu

Typ ar · téma 14.30 · verze 0103 · 2008-03-11

Platí pro: MOTOR 272 v TYPU 171 Linker Zylinderkopf

Zařazení

Funkční skupina 1 Motor › 14 Sběrné výfukové potrubí, motorová brzda, zařízení pro snížení obsahu škodlivin ve výfukových plynech › 14.30 Vhánění přídavného vzduchu — Řada 171

EinPAS 15 Motor › 15.40 Výfuková soustava/dodatečná úprava výfukových plynů › 15.40.13 Potrubí/hadice/ventil — Řada 171

Platí také pro motory/převodovky: 272 ***

AR14.30-P-7200VB

Demontovat, namontovat ventil na uzavírání vzduchu

16.2.04

MOTOR 272 v TYPU 171
Linker Zylinderkopf

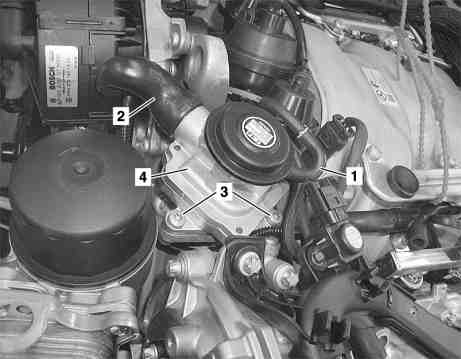

Demontovat, namontovat ventil na uzavírání vzduchu

P14.30-2078-11

1 Pneumatické vedení

2 Vzduchová hadice

3 Šrouby

4 Vzduchový odpojovací ventil

Demontáž, montáž

1

Otevřít kapotu motoru

AR88.40-P-1000V

2

Demontovat kryt vzduchového filtru

AR09.10-P-1150VA

3

Odpojit pneumatické vedení (1) a vzduchovou hadici (2) uzavíracího ventilu vzduchu (4)

Zkontrolovat pneumatické vedení (1) a vzduchovou hadici (2) na poškození a příp. vyměnit za nové.

4

Vyšroubovat šrouby (3)

Šroub vzduchového odpojovacího ventilu vlevo na vložené přírubě

*BA14.30-P-1002-02A

5

Vyjmout ventil na uzavírání vzduchu (4)

Montáž: Vyměnit těsnění

6

Montáž se provádí v obráceném pořadí

Vzduchový odpojovací ventil

Číslo

Název

Motor
272

BA14.30-P-1002-02A

Šroub vzduchového odpojovacího ventilu vlevo na vložené přírubě

Nm

14
