Demontáž, montáž ventilu vysokotlaké recirkulace výfukových plynů

AR14.20-P-7684MFF

Demontáž, montáž ventilu vysokotlaké recirkulace výfukových plynů

06.03.2020

Motor

654 v typu 118, 177, 247

Odkazy na změny

16.01.2020

Kompletní přepracování dokumentu.

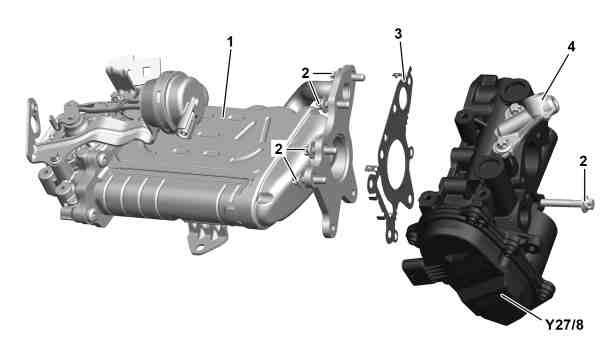

1

Chladič vysokotlaké recirkulace výfukových plynů

2

Šrouby

3

Těsnění

4

Kryt snímače tlaku

Y27/8

Nastavovací člen vysokotlaké recirkulace výfukových plynů

 Varování

Nebezpečí popálení, udušení a otravy při pracích na výfukovém systému a s ním spojených součástech. Nebezpečí udušení a nebezpečí otravy při vdechnutí plynných a pevných složek výfukových plynů. Nebezpečí otravy při kontaktu kůže s pevnými složkami výfukových plynů.

Používat ochranný oděv a ochranné brýle. Používat odsávání. Zamezit přístupu osob do nebezpečné oblasti.

AS49.00-Z-0001-01A

 Výstraha

Nebezpečí poranění řeznými ranami, resp. odřeninami u dílů vozidla s ostrými hranami

Při pracích u oblastí, resp. v oblastech ostrých neodhrotovaných dílů vozidla vždy používat ochranné rukavice.
Odhrotovat opravárenské plechy.

AS00.00-Z-0017-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

 

Demontáž, montáž

1

Demontovat chladič vysokotlaké recirkulace výfukových plynů (1).

AR14.20-P-7682MFF

 Montáž: Namontovat horní kryt motoru až po kontrole těsnosti.

2

Vyšroubovat šrouby (2).

Utáhnout šrouby (2) nastavovacího členu vysokotlaké recirkulace výfukových plynů (Y27/8)

AR14.20-P-0001-03MFF

Upozornění na věcné škody

Pokyny ke šroubovým spojům, které byly vytvořeny podle postupu utahování s řízeným úhlem otáčení

AH00.00-P-0020-01A

 Sledovat různé délky šroubů.

 Montáž: Vyměnit šrouby (2).

 Šroub chladiče recirkulace výfukových plynů u ventilu recirkulace výfukových plynů

*BA14.20-P-1028-01Q

3

Demontovat nastavovací člen vysokotlaké recirkulace výfukových plynů (Y27/8) z chladiče vysokotlaké recirkulace výfukových plynů (1).

4

Demontovat těsnění (3) z chladiče vysokotlaké recirkulace výfukových plynů (1).

 Montáž: Vyměnit těsnění (3).

5

Očistit těsnicí plochy u nastavovacího členu vysokotlaké recirkulace výfukových plynů (Y27/8) a u chladiče vysokotlaké recirkulace výfukových plynů (1).

Montážní čistič

*BR00.45-Z-1028-04A

6

Chránit otvory čistými neroztřepenými textiliemi před znečistěním.

7

Demontovat kryt snímače tlaku (4).

Při výměně nastavovacího členu vysokotlaké recirkulace výfukových plynů (Y27/8).

 Montáž: Vyměnit šrouby.
Vyměnit těsnění za nové.

 Šroub tělesa snímače tlaku u ventilu vysokotlaké recirkulace výfukových plynů

*BA14.20-P-1020-01Q

8

Montáž se provádí v obráceném pořadí.



Zkontrolovat

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

9

Nastartovat motor.

10

Načíst skutečnou hodnotu teploty výfukových plynů před oxidačním katalyzátorem vznětového motoru v řídicí jednotce CDI (N3/9).



AD00.00-P-2000-06MFA

11

Zkontrolovat aktivaci recirkulace výfukových plynů.

 Recirkulace výfukových plynů je aktivní od minimální teploty výfukových plynů 155 °C před oxidačním katalyzátorem vznětového motoru a v rozsahu volnoběhu až do středního částečného zatížení.

12

Zkontrolovat těsnost nastavovacího členu vysokotlaké recirkulace výfukových plynů (Y27/8).

13

Vypnout motor.

14

Načíst a popř. vymazat chybovou paměť.



AD00.00-P-2000-06MFA

15

Namontovat horní kryt motoru.

AR01.10-P-2405MFF

 Recirkulace výfukových plynů

Číslo

Název

Motor 654

BA14.20-P-1020-01Q

Šroub tělesa snímače tlaku u ventilu vysokotlaké recirkulace výfukových plynů

Nm

10

 Recirkulace výfukových plynů

Číslo

Název

Motor 654

BA14.20-P-1028-01Q

Šroub chladiče recirkulace výfukových plynů u ventilu recirkulace výfukových plynů

1. stupeň

Nm

10

2. stupeň

°

90

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1028-04A

Montážní čistič

A 000 986 56 01
