Utažení šroubů ventilu vysokotlaké recirkulace výfukových plynů

Typ ar · téma 14.20 · verze 0100 · 2020-01-28

Platí pro: Motor 654 v typu 118, 177, 247

Zařazení

Funkční skupina 1 Motor › 14 Sběrné výfukové potrubí, motorová brzda, zařízení pro snížení obsahu škodlivin ve výfukových plynech › 14.20 Zpětné vedení výfukových plynů — Řada 118 · Řada 177 · Řada 247 · Řada 654

EinPAS 15 Motor › 15.40 Výfuková soustava/dodatečná úprava výfukových plynů › 15.40.13 Potrubí/hadice/ventil — Řada 118 · Řada 177 · Řada 247 · Řada 654

AR14.20-P-0001-03MFF

Utažení šroubů ventilu vysokotlaké recirkulace výfukových plynů

Upozornění na věcné škody

Pokyny ke šroubovým spojům, které byly vytvořeny podle postupu utahování s řízeným úhlem otáčení

AH00.00-P-0020-01A

Motor

654 v typu 118, 177, 247

Recirkulace výfukových plynů

Číslo

Název

Motor 654

BA14.20-P-1028-01Q

Šroub chladiče recirkulace výfukových plynů u ventilu recirkulace výfukových plynů

1. stupeň

Nm

10

2. stupeň

°

90

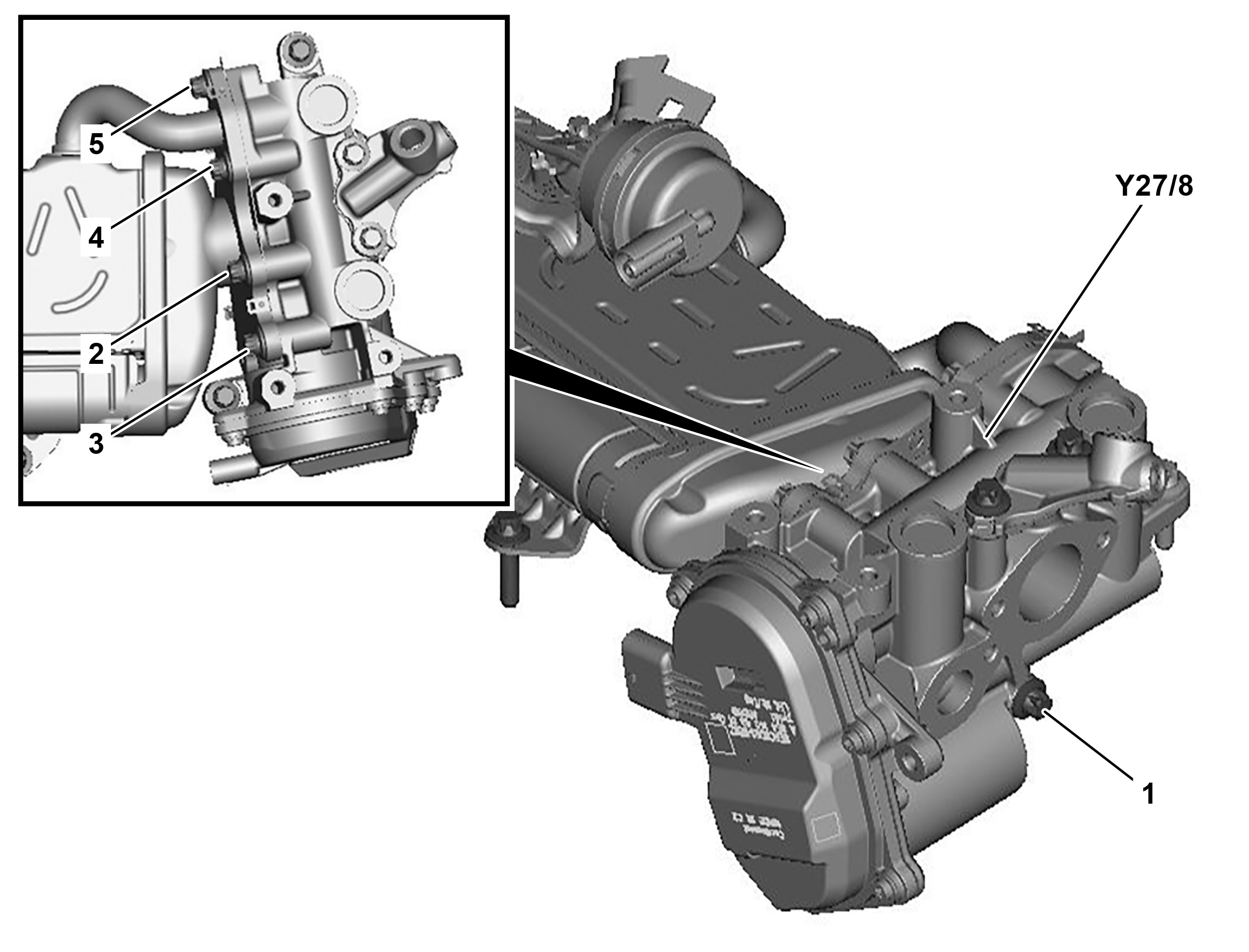

Utažení šroubů ventilu vysokotlaké recirkulace výfukových plynů

1

Lehce manuálně utáhnout šrouby (1, 2, 3, 4, 5).



2

Utáhnout šrouby (1, 2, 3, 4, 5) o 1. stupeň .



3

Utáhnout šrouby (1, 2, 3, 4, 5) o 2. stupeň .


P14.20-A029-06
