Demontáž, montáž vysokotlakého palivového čerpadla

AR07.02-S-1028PD

Demontáž, montáž vysokotlakého palivového čerpadla

18.04.2019

Typ

470, 471 s motorem 699

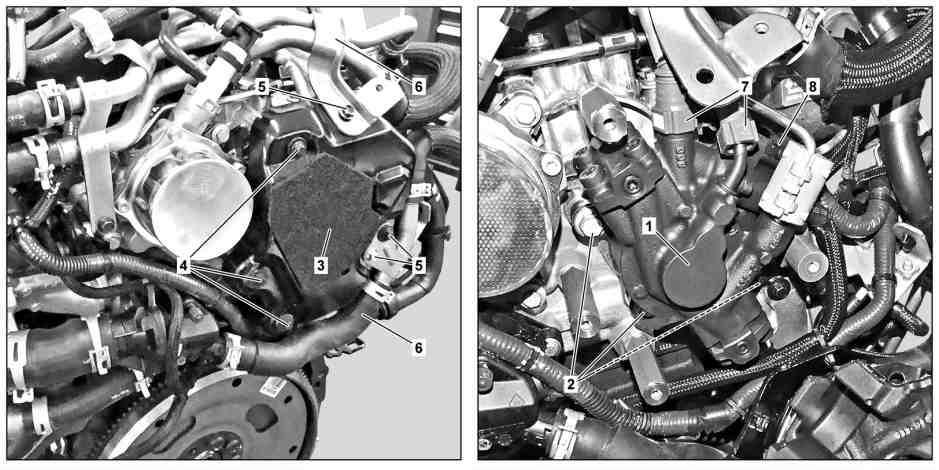

1

Vysokotlaké palivové čerpadlo

4

Šrouby

7

Palivová vedení

2

Šrouby

5

Šrouby

8

Elektrický konektorový spoj

3

Kryt

6

Vedení

 Nebezpečí

Nebezpečí výbuchu při vznícení, nebezpečí otravy při vdechnutí a požití paliva inebezpečí úrazu v důsledku přímého doteku kůže a očí s palivem

Zákaz manipulace s ohněm, jiskřením, otevřeným světlem a zákaz kouření. Plnit palivo pouze do vhodných a příslušně označených nádrží.
Při manipulaci s palivem používat ochranný oděv.

AS47.00-Z-0001-01A

 Nebezpečí

Nebezpečí výbuchu při vznícení paliva. Nebezpečí poranění kůže a očí vytékajícímpaprskem paliva

Odstranit zdroje vznícení z rizikové oblasti.
Neprovádět žádné práce na systému pod tlakem.

AS07.16-Z-0001-01A

Upozornění na věcné škody

Upozornění k zamezení poškozením kvůli znečistění a výskytu cizích těles

AH00.00-P-5000-01A

Pokyny ke komponentům vstřikovacího systému Common-Rail

AH07.16-P-0002-01TX

 

Demontáž, montáž

1

Demontovat motor

AR01.10-S-2400PD

2

Demontovat vedení (6) z krytu (3)

 Za tím účelem vyšroubovat šrouby (5).

 M6

*BA00.10-N-1002-01A

3

Demontovat kryt (3)

 Za tím účelem vyšroubovat šrouby (4).

 Šroub krytu vysokotlakého palivového čerpadla u držáku

*BA07.02-N-1001-02PD

4

Demontovat vysokotlaké vedení k railu

AR07.16-S-1004PD

5

Demontovat palivová vedení (7) z vysokotlakého palivového čerpadla (1)


Uzavřít přípojky u vysokotlakého palivového čerpadla (1) a palivová vedení (7).
V opačném případě může dojít ke znečistěním palivové soustavy.

 Sada uzavíracích zátek

*129589009100

6

Odpojit elektrický konektorový spoj (8)

7

Vyšroubovat šrouby (2)

 Šroub vysokotlakého palivového čerpadla u hlavy válců

*BA07.02-N-1003-02PD

8

Demontovat vysokotlaké palivové čerpadlo (1)


Opatrně demontovat vysokotlaké palivové čerpadlo (1) z hlavy válců.
V opačném případě může dojít k poškozením hlavy válců, resp. vysokotlakého palivového čerpadla (1).

 Montáž: Vyměnit těsnění za nové.

9

Montáž se provádí v obráceném pořadí



Zkontrolovat

 Varování

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí. Používat uzavřený a těsně přiléhající pracovní oděv. Nesahat na horké nebo rotující díly.

AS00.00-Z-0005-01A

10

Zkontrolovat těsnost při běžícím motoru

 Pouze vizuální kontrola.

 Šrouby bez hlavy: Šrouby a matice, běžný závit

Číslo

Název

8.8

10.9

BA00.10-N-1002-01A

M6

pozinkovaný

Nm

9

13

fosfátovaný

Nm

9

12

 Šrouby bez hlavy: Šrouby a matice, běžný závit

Číslo

Název

12.9

BA00.10-N-1002-01A

M6

pozinkovaný

Nm

16

fosfátovaný

Nm

14

 Vysokotlaké palivové čerpadlo

Číslo

Název

Typ 470, 471 s motorem 699

BA07.02-N-1001-02PD

Šroub krytu vysokotlakého palivového čerpadla u držáku

Nm

14

 Vysokotlaké palivové čerpadlo

Číslo

Název

Typ 470, 471 s motorem 699

BA07.02-N-1003-02PD

Šroub vysokotlakého palivového čerpadla u hlavy válců

Nm

25
