Kontrolní a opravárenské práce u hnacího ústrojí

AR03.00-Y-0861A

Kontrolní a opravárenské práce u hnacího ústrojí

05.02.2020

Motor

400.950 v typu 400.204/207/212/216/231

Motor

400.951 v typu 400.216/241/243/262/281

Motor

400.954/956 v typu 831.247

Demontáž

108

Olejová vana

109

Nosná ramena olejového sítka

110

Vedení olejové měrky

111

Olejové sítko

112

Speciální nástroj - vytahovák 904 589 00 33 00

113

Kryt olejového čerpadla

114

O-kroužek přívodního otvoru olejového čerpadla

115

Šroub krytů ojničního ložiska

116

Kryty ojničního ložiska

117

Ojnice

37

Speciální nástroj - vodicí čep 904 589 02 63 00

94

Speciální nástroj - otočné zařízení 904 589 04 63 00

118

Píst

119

Setrvačník

120

Speciální nástroj - zvedací šrouby setrvačníku 090 589 02 61 00

94

Speciální nástroj - otočné zařízení 904 589 04 63 00

121

Kryt vývodového hřídele

122

Olejové těsnění zadní strany

123

Těleso setrvačníku

124

Šrouby víka hlavního ložiska klikového hřídele

125

Víko hlavního ložiska klikového hřídele

126

Přítlačná deska klikové skříně

127

Klikový hřídel

128

Nylonové pásy

129

Hlavní ložisko klikového hřídele

130

Kolo klikového hřídele

131

Speciální nástroj - vodicí objímka 904 589 02 14 00

132

Vačkový hřídel

133

Vačky

11

Speciální nástroj - rázový vytahovák 355 589 01 63 00

134

Trysky na rozprašování oleje

135

Speciální nástroj - aplikátor a vytahovák 906 589 00 43 00

136

Speciální nástroj stahovák pouzder vačkových hřídelů 090 589 04 33 00

137

Objímkový adaptér

138

Vodicí nástroj objímkového adaptéru

Montáž

134

Trysky na rozprašování oleje

135

Speciální nástroj - aplikátor a vytahovák 906 589 00 43 00

136

Speciální nástroj stahovák pouzder vačkových hřídelů 090 589 04 33 00

137

Objímkový adaptér

138

Vodicí nástroj objímkového adaptéru

197

Záslepky s podložkou u přední části klikové skříně

198

Záslepky s podložkou u zadní strany klikové skříně

129

Hlavní ložisko klikového hřídele

130

Kolo klikového hřídele

131

Speciální nástroj - vodicí objímka 904 589 02 14 00

132

Vačkový hřídel

133

Vačky

124

Šrouby víka hlavního ložiska klikového hřídele

125

Kryty hlavního ložiska klikového hřídele

126

Přítlačné desky klikové skříně

127

Klikový hřídel

128

Nylonové pásy

37

Speciální nástroj - vodicí čep 904 589 02 63 00

121

Kryt vývodového hřídele

123

Těleso setrvačníku

200

Speciální nástroj ovladač unašeče 904 589 03 15 00

35

Uzamykací čep

37

Speciální nástroj - vodicí čep 904 589 02 63 00

94

Speciální nástroj - otočné zařízení 904 589 04 63 00

119

Setrvačník

120

Speciální nástroj - zvedací šrouby setrvačníku 090 589 02 61 00

201

Montážní šroub setrvačníku

119

Setrvačník

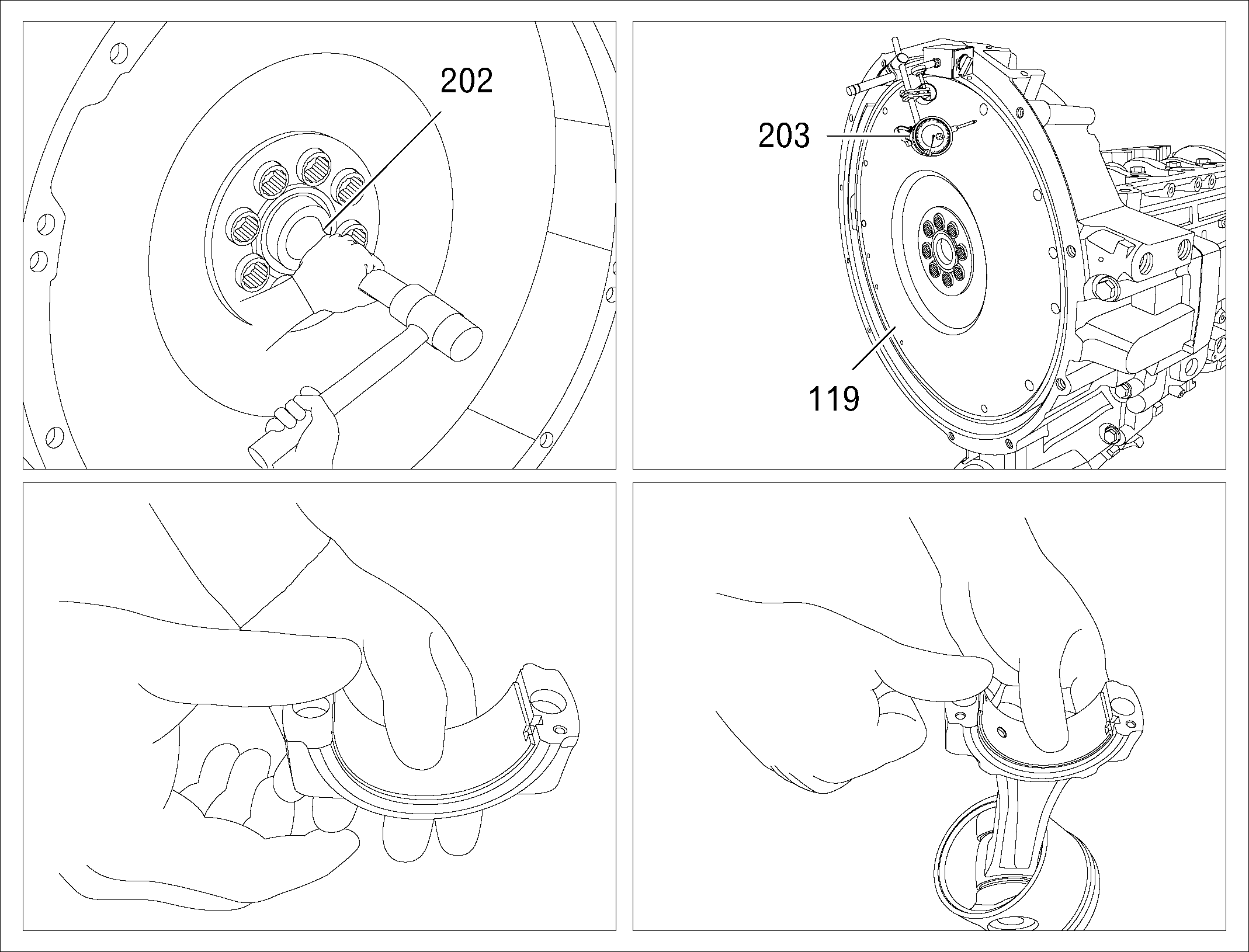

202

Speciální nástroj ložisko čepu unašeče setrvačníku 090 589 39 15 00

203

Úchylkoměr

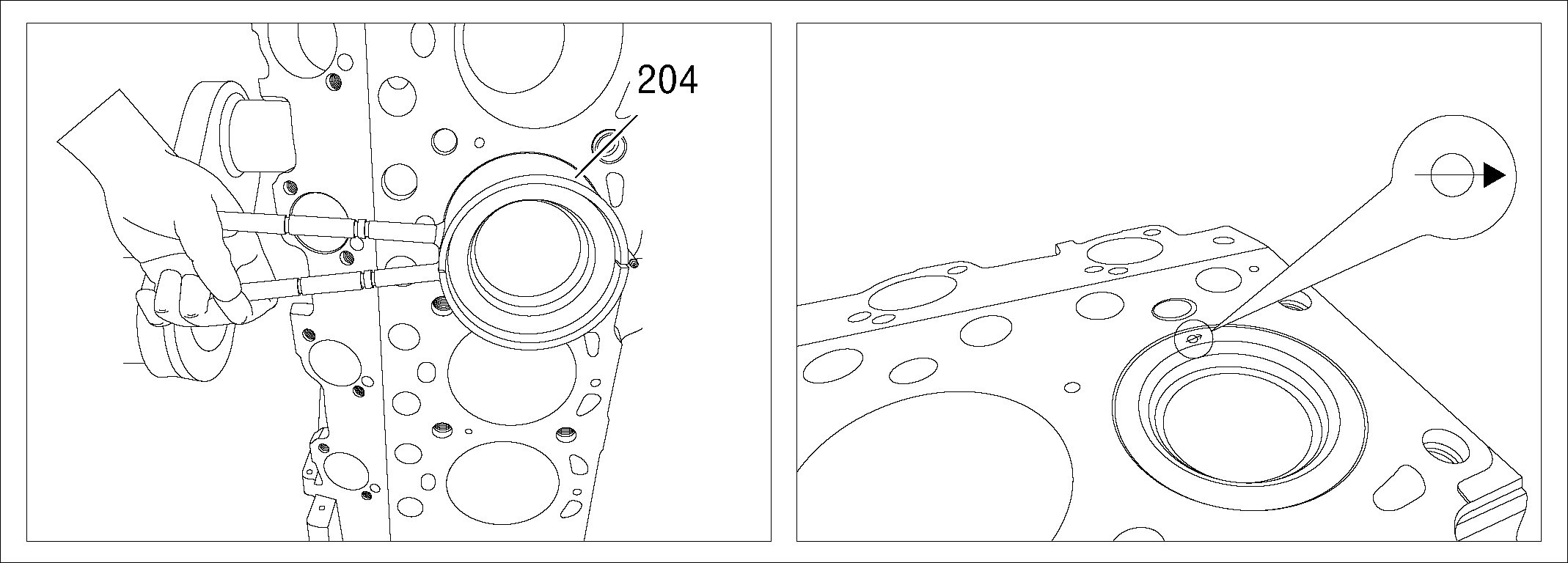

204

Speciální nástroj napínací popruh 090 589 03 14 00

94

Speciální nástroj - otočné zařízení 904 589 04 63 00

116

Kryty ojničního ložiska

113

Kryt olejového čerpadla

114

O-kroužek přívodního otvoru olejového čerpadla

205

Speciální nástroj měřicí můstek 541 589 01 21 00

206

Speciální nástroj ovladač unašeče 904 589 02 15 00

108

Olejová vana

109

Nosná ramena olejového sítka

110

Vedení olejové měrky

111

Olejové sítko



Rozebrat

1

Vyjmout motor z vozidla.

Motor 400.954/956 v typu 831.247

AR01.10-Y-2400A

Motor 400.951 v typu 400.241/243

AR01.10-Y-2400B

2

Demontovat periferie motoru.

AR01.10-Y-2403A

3

Demontovat elektrické konektory, snímače a spínače.

AR15.00-Y-0861A

4

Demontovat hlavu válců.

AR01.30-Y-5800A

5

Otočit motor o 180 stupňů.

6

Demontovat olejovou vanu (108) vyjmutím montážních šroubů z klikové skříně.

 Uložit olejovou vanu v čistém prostředí.

7

Demontovat nosné konzoly olejového sítka (109) vyjmutím šroubů z olejového sítka.

8

Demontovat vodítko olejové měrky (110) a šrouby konzoly olejového sítka z klikové skříně.

9

Demontovat olejové sítko (111) vyjmutím všech inbusových šroubů z krytu olejového čerpadla.

10

Demontovat radiální hřídelový těsnicí kroužek klikového hřídele vpředu i s vytahovákem.


Řezání závitu smí probíhat pouze na vyznačených místech v radiálním hřídelovém těsnicím kroužku.
Nedodržení způsobí poškození těsnicího kroužku.

 Zaříznout radiální hřídelový těsnicí kroužek pomocí samořezného šroubu a zajistit radiální hřídelový těsnicí kroužek speciálním nástrojem - vytahovákem (112).

 Stahovák

*904589003300

11

Demontovat kryt olejového čerpadla (113) vyjmutím šroubů z klikové skříně.

12

Demontovat O-kroužek přívodního otvoru olejového čerpadla (114).

 Otočit agregát motoru do svislé polohy po demontáži O-kroužku.

13

Demontovat víka ojničního ložiska (116) spolu s ložiskem z klikového hřídele.

 Povolit víka ojničního ložiska vyjmutím šroubů (115) stejnoběžného pístu z klikového hřídele. Montážní šrouby povolovat z vnějšku směrem dovnitř.

14

Zatlačit ojnici (117) s pístem ze dna klikové skříně.


Při demontáži sestavy pístu a ojnice z klikové skříně skrz válec je třeba postupovat opatrně.
Nedodržení způsobí poškození vrtání válce.

 Použít dřevěnou paličku a pokud je to nutné, jemně vyklepnout ojnici z klikového hřídele.

15

Demontovat píst (118) s ojnicí z klikové skříně.

 Označit víko ložiska a namontovat je podle příslušné ojnice po demontáži sestavy pístu a ojnice z klikové skříně.

 Otočit setrvačník pomocí speciálního nástroje - otočného zařízení (94) pro napolohování klikového hřídele v zájmu snadné demontáže ojnice.

 Otočné zařízení

*904589046300

16

Demontovat zbytek sestav pístu a ojnice v následujících krocích.

 Otočit motor do horizontální polohy po demontáži sestavy pístu a ojnice.

17

Demontovat dva montážní šrouby ze setrvačníku (119) a namontovat speciální nástroj - vodicí čepy (37) jejich utažením.


Neutáhnout vodicí čepy u setrvačníku nadměrně.
Nadměrné utažení čepů omezí rotaci setrvačníku.

 Středicí trn

*904589026300

18

Namontovat speciální nástroj - zvedací šrouby setrvačníku (120) a demontovat zbylé šrouby ze setrvačníku.

 Trn

*090589026100

19

Posunout a demontovat setrvačník na speciálním nástroji - vodicím čepu.

 Demontovat vodicí čepy po demontáži setrvačníku.

 Středicí trn

*904589026300

20

Demontovat speciální nástroj - otočné zařízení (94) z tělesa setrvačníku.

 Otočit motorem v přípravku do horizontální polohy po demontáži speciálního nástroje.

 Otočné zařízení

*904589046300

21

Demontovat kryt vývodového hřídele (121) vyjmutím šroubů z tělesa setrvačníku.

22

Demontovat montážní šrouby tělesa setrvačníku (123) z klikové skříně.

 Demontovat olejové těsnění zadní strany (122) před demontáží montážních šroubů. Pokud je to nutné, použijte nylonovou paličku k mírnému poklepu na těleso setrvačníku za účelem uvolnění.

23

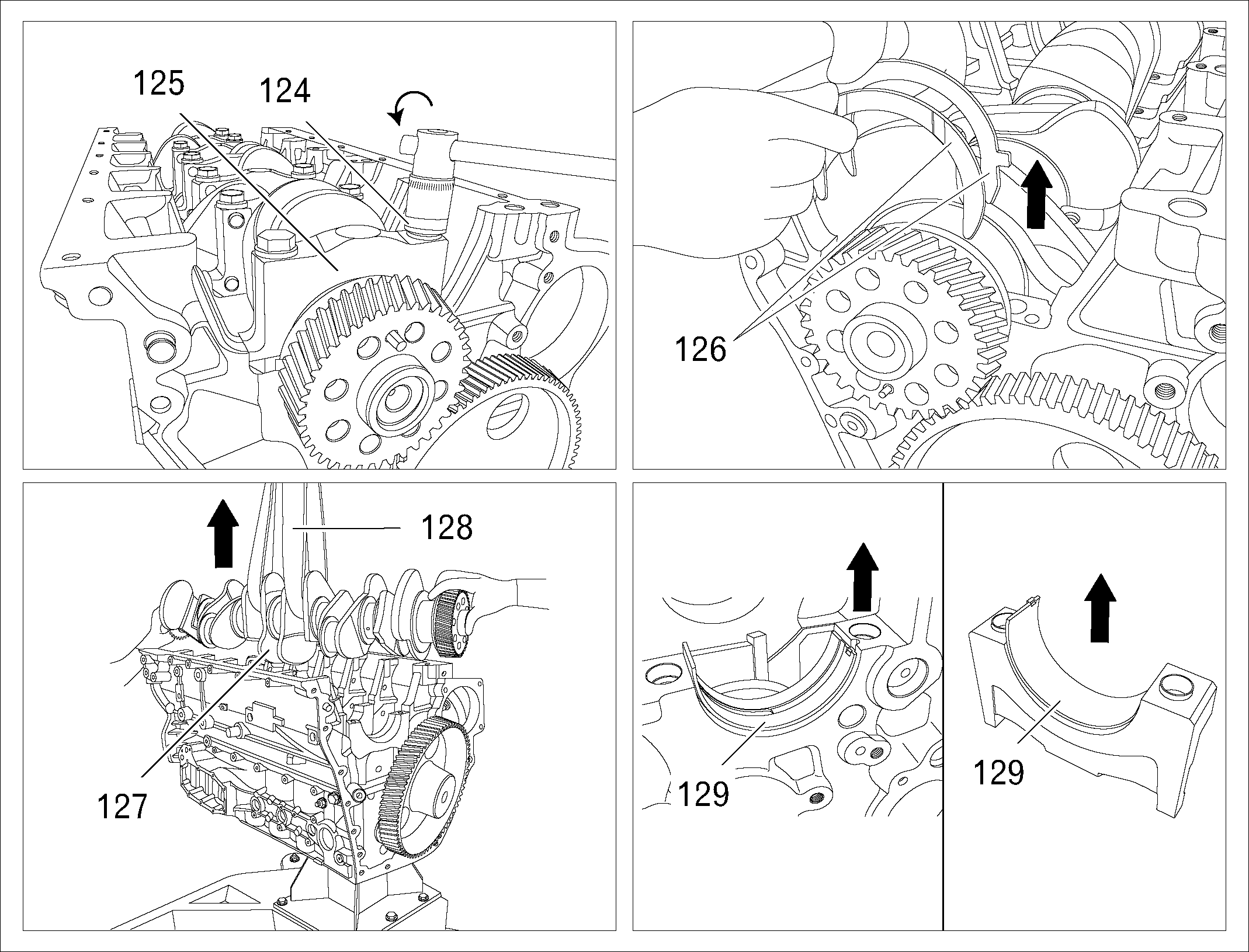

Demontovat šrouby víka hlavního ložiska klikového hřídele (124) z klikové skříně.

 Použít paličku k vyklepnutí víka hlavního ložiska klikového hřídele (125) z lícovaného kolíku.

24

Otočit a demontovat přítlačné desky (126) z klikové skříně.

25

Demontovat klikový hřídel (127) pomocí výložníkového jeřábu a nylonových pásů (128) z klikové skříně.


K zvedání klikového hřídele nepoužívejte kovové smyčky / řetězy / ocelová lana.
To může způsobit poškození kontaktních povrchů ložiska.

26

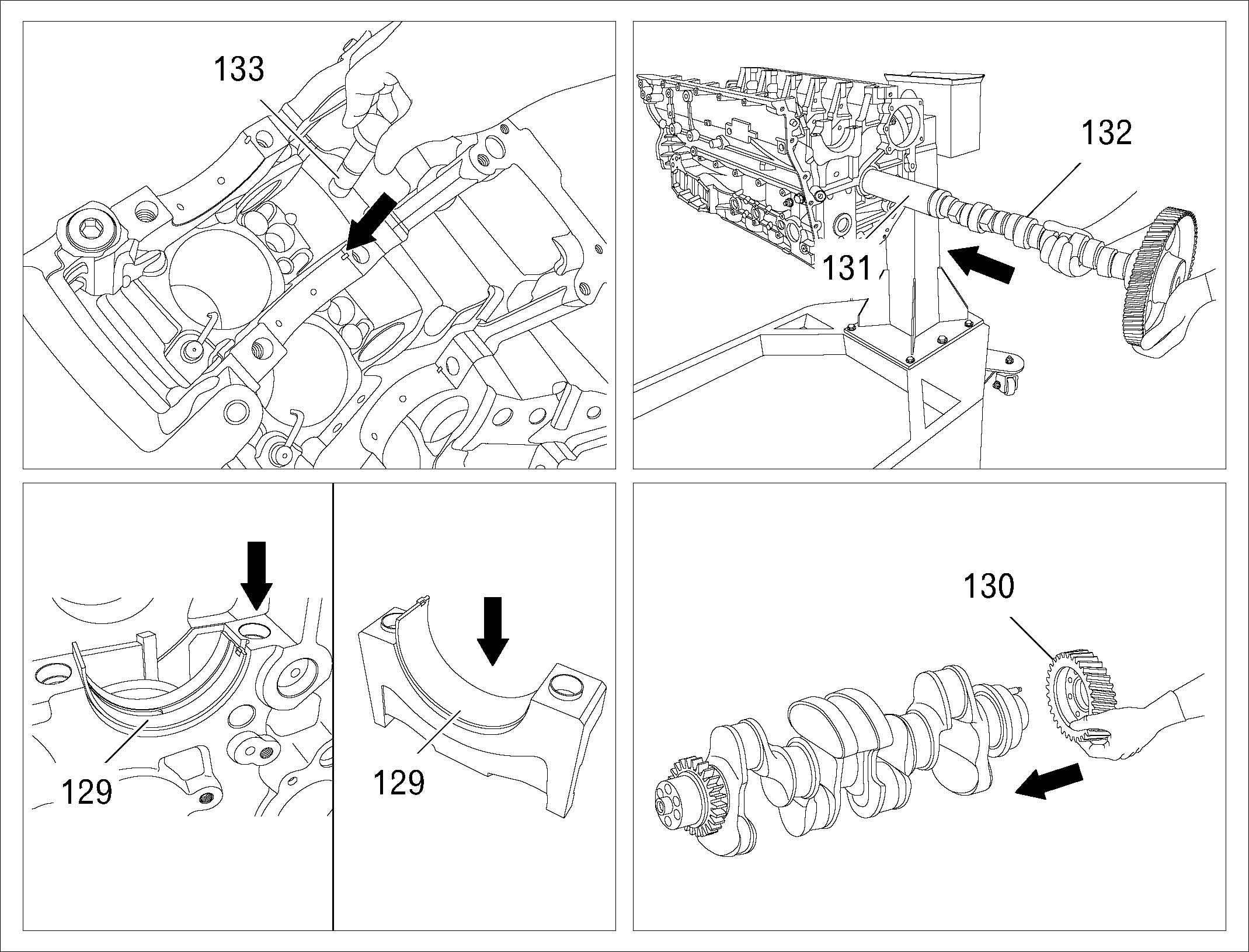

Sejmout ložiska hlavního čepu (129) z klikové skříně a víka ložiska.

 Zatlačte na konec ložiska na opačné straně než je drážka a vyklopte ložisko.

27

Vytáhněte rozvodové kolo klikového hřídele (130) z klikového hřídele.

28

Namontovat speciální nástroj - vodicí objímku (131) na přední část vačkového hřídele.

 Vytáhnout vačkový hřídel (132) ze zadní části a přitom opatrně zatlačit speciální nástroj - vodicí objímku do klikové skříně.

 Vodicí pouzdro

*904589021400

29

Demontovat všechny vačky (133) z klikové skříně.

30

Demontovat trysky na rozprašování oleje (134) z klikové skříně pomocí speciálního nástroje - aplikátoru a vytahováku (135) - a rázového vytahováku (11).

 Rázový vytahovák

*355589016300

 Zatloukací a vytloukací přípravek

*906589004300

31

Demontovat pouzdro vačkového hřídele pomocí speciálního nástroje - stahováku pouzder vačkových hřídelů (136) a objímkového adaptéru (137) s vodicím nástrojem (138).

 Použít objímkový adaptér s vyraženým “R” k demontáži všech objímek a použít nástroj s vyraženým “G” k opěře vodítka.

 Stahovák

*090589043300



Očistit

32

Vyčistit válec, vedení ventilu, základní otvor pro vedení ventilu a otvor žhavicí svíčky.

 Použít kartáč na válce.



Zkontrolovat

33

Zkontrolovat klikovou skříň.

AR01.40-Y-9133-01A

34

Zkontrolovat výšku klikové skříně.

AR01.40-Y-9128A

35

Při montáži nového bloku motoru zkontrolovat netěsnost a poškození olejových záslepek.


Při zjištění poškození vyměnit záslepky s podložkou u klikové skříně v přední části (197) a na zadní straně (198).
Nedodržení vede k poškození motoru.

 Záslepky s podložkou u klikové skříně na zadní straně

*BA01.10-Y-1259-02B

 Záslepky s podložkou u klikové skříně na přední straně

*BA01.10-Y-1256-02B



Smontovat

36

Namontovat pouzdro vačkového hřídele pomocí speciálního nástroje k instalaci pouzder vačkového hřídele (136) a tří adaptérů (137) s vodicím nástrojem (138).

 Použít objímkový adaptér s vyraženou značkou “1”. Namontovat první objímku a nástroj s vyraženou značkou “7”,namontovat sedmou objímku a nástroj s vyraženými čísly “23456” pro montáž zbylých objímek.

 Stahovák

*090589043300

37

Namontovat trysky na rozprašování oleje (134) pomocí speciálního nástroje - aplikátoru a vytahováku (135) - a paličky u klikové skříně

 Zatloukací a vytloukací přípravek

*906589004300

38

Vložit všechny vačky (133) do klikové skříně.



BB00.40-P-0228-05A

 Před montáží vačky namazat motorovým olejem.

39

Nasadit speciální nástroj - vodicí objímku (131) k přední části vačkového hřídele a vložit do klikové skříně.


Při montáži vačkového hřídele do klikové skříně je třeba zachovávat opatrnost.
Jinak hrozí poškození vačkových pouzder a vaček v klikové skříni.

 Mírně zatlačit vačkový hřídel (132), až vodicí objímka zcela vyjede z druhého konce klikové skříně.

 Vodicí pouzdro

*904589021400

40

Namontovat ložisko hlavního čepu (129) do klikové skříně a víka ložiska.



BB00.40-P-0228-05A

 Před montáží namazat ložisko motorovým olejem.

41

Chcete-li zkontrolovat správné uložení, jemně zatlačte z každého konce ložiska a zkuste, zda se pohybuje hladce bez velké námahy.


Ujistěte se, že vrub je správně umístěn v drážce; pokud ne, měkký materiál ložiska nabude při utahování nesprávný tvar.
Porucha může vzniknout v důsledku toho, že ložisková plocha není ve správném kontaktu s povrchem klikové skříně / víka kvůli vzduchovým kapsám.

 Nesprávná montáž se pozná tak, že ložisko sedí pevně a při tlaku z kteréhokoliv konce je třeba značného úsilí, aby se pohybovalo.

 Konec drážky hlavního čepového ložiska musí zapadnout do štěrbiny (asi 2-3  mm níže než lomová plocha) a potom je třeba palcem jemně zatlačit z druhého konce.

42

Vložit kolo klikového hřídele (130) do zadního konce klikového hřídele.

43

Zdvihnout klikový hřídel (127) pomocí nylonového pásu (128) a jeřábu a opatrně ho umístit nad klikovou skříň.


K zvedání klikového hřídele nepoužívejte řetězy / ocelová lana.
Může to poškodit povrchy čepu hlavního ložiska klikového hřídele.

44

Namontovat a protočit přítlačné podložky (126) v 7. hlavním ložisku klikového hřídele.

 Povrchy olejových drážek (šipka) přítlačných desek musí směřovat ke klikovému hřídeli a plochý povrch přítlačné desky musí směřovat k víku ložiska klikového hřídele.

45

Namontovat kryt hlavního ložiska klikového hřídele (125) a šrouby do klikové skříně a utáhnout šrouby víka hlavního ložiska klikového hřídele (124).

 Namontovat víko ložiska klikového hřídele podle čísla nahoře směrem ke straně řemenice tlumiče.
Zarovnat značky na klikovém hřídeli a rozvodových kolech vačkových hřídelů podle obrázku.

 Víko hlavního ložiska klikové skříně

*BA01.10-Y-1201-02B

46

Zkontrolovat axiální vůli klikového hřídele.

AR03.20-Y-4291-03A

47

Namontovat těleso setrvačníku (123) a utáhnout šrouby.

 Zkontrolovat, že nechybí šrouby uvnitř skříně vývodového hřídele. Nanést těsnicí prostředek.

 Kryt setrvačníku u klikové skříně

*BA01.10-Y-1104-02B

Těsnicí hmota Loctite 5970, 50 ml

*BR00.45-Z-1013-01A

 Dosedací plocha setrvačníku na klikové skříni (těsnivo)

*BF18.00-Y-1003-01A

48

Namontovat speciální nástroj - ovladač unašeče (200) s novým radiálním hřídelovým těsnicím kroužkem na zadní konec klikového hřídele.

 Vnější povrch radiálního olejového těsnicího kroužku musí být suchý a vnitřní těsnicí chlopeň musí být navlhčena motorovým olejem.

 Trn

*904589031500

49

Zarovnat kryt vývodového hřídele (121) utažením šroubů.

 Utažení krytu PTO

*BA01.10-Y-1262-02B

50

Namontovat speciální nástroj - vodicí čepy (37) do zadního konce klikového hřídele.

 Středicí trn

*904589026300

51

Namontovat setrvačník do jeho tělesa.

 Zašroubovat speciální nástroj - zvedací šrouby setrvačníku (120) u setrvačníku (119) pro zdvižení a podepření setrvačníku před montáží.
Po namontování demontovat speciální nástroj.

 Trn

*090589026100

52

Namontovat M16 montážní šrouby u setrvačníku (119).

 Demontovat speciální nástroj - vodicí čepy (37) a namontovat 2 čepy manuálním utažením.

 Středicí trn

*904589026300

53

Namontovat speciální nástroj - otočné zařízení (94) na těleso setrvačníku a zajistit setrvačník uzamykacím čepem (35).

 Po zajištění setrvačníku utáhnout montážní šrouby (201).

 Otočné zařízení

*904589046300

54

Namontovat čepové ložisko na setrvačník pomocí speciálního nástroje ložiska čepu unašeče setrvačníku (202).

 Trn

*090589391500

55

Zkontrolovat hodnotu rázu čela setrvačníku úchylkoměrem (203).


Zajistit, aby naměřená hodnota rázu setrvačníku nepřekročila 0,2  mm.
Pokud je tato hodnota překročena, zkontrolovat správné utažení montážních šroubů setrvačníku a rovněž zkontrolovat montážní povrch ohledně abnormalit. Pokud je naměřená hodnota stále překračována, vyměnit setrvačník.

 Nastavit ukazatel úchylkoměru mezi středový poloměr vnějšího a vnitřního průměru kontaktní plochy spojkové lamely nad setrvačníkem..
Specifická mezní hodnota rovinnosti ozubeného věnce = 0,1  mm.

56

Otočit klikovou skříň o 90°, setrvačník směřuje dolů.

57

Namontujte ložisko k ojničním víkům a koncovým víkům.

 Konec drážky hlavního čepového ložiska musí zapadnout do štěrbiny (asi 1-2  mm níže než lomová plocha) a potom je třeba palcem jemně zatlačit z druhého konce.

58

Chcete-li zkontrolovat správné uložení, jemně zatlačte z každého konce ložiska a zkuste, zda se pohybuje hladce bez velké námahy.


Ujistěte se, že vrub je správně umístěn v drážce; pokud ne, měkký materiál ložiska nabude při utahování nesprávný tvar.
Porucha může vzniknout v důsledku toho, že ložisková plocha není ve správném kontaktu s povrchem klikové skříně / víka kvůli vzduchovým kapsám.

 Nesprávná montáž se pozná tak, že ložisko sedí pevně a při tlaku z kteréhokoliv konce je třeba značného úsilí, aby se pohybovalo.

59

Napnout pístní kroužky pomocí speciálního nástroje - upínacího pásu (204).

 Zkontrolovat, zda se BA nebo BC na horní straně pístu shoduje s klikovou skříní s blokem typu “B”.

 Upínací pás

*090589031400

60

Zkontrolovat 102 na dně pístu a šipku na dně pístu a krytu ojnice.


Při smontování ojnice s pístem zkontrolujte, zda obě šipky směřují na stejnou stranu.
V opačném případě toto může vést k nevyrovnanosti.

 Zkontrolovat, zda se shoduje číslo v krytu ojnice s ojnicí.
Přídržný kroužek pístního čepu na obou stranách musí směřovat ke spodní straně (část pláště pístu).

61

Jemně zatlačit píst do vrtání válce paličkou, až konec víka ojničního ložiska dosedne na klikový hřídel.


Při montáži pístu je třeba zachovávat opatrnost.
Jinak hrozí poškození stěn válce.

 Zajistit, aby šipka na dnu pístu ukazovala k přední části motoru, a krakovaný povrch ojnice aby směřoval k vačkovému hřídeli.

62

Namontovat odpovídající víko ojničního ložiska (116) s ložiskem na klikový hřídel.

 Po montáži utáhnout ojniční šrouby. Zajistit, aby šipky na krytech ojničního ložiska ukazovaly směrem od ozubených kol.

 Šrouby u spojovací tyče

*BA01.10-Y-1203-02B

63

Otočit setrvačník pomocí speciálního nástroje - otočného zařízení (94) pro účely montáže sestavy ostatních válců, pístů a ojnic.

 Postupovat podle výše uvedených kroků při montáži zbylé sestavy pístů a ojnic do klikové skříně.

 Otočné zařízení

*904589046300

64

Změřit přesah pístu pomocí speciálního nástroje měřicí můstek (205) s magnetickým stojanem a úchylkoměrem.

AR03.10-Y-7041-01A

 Měřicí můstek

*541589012100

65

Namontovat O-kroužek přívodního otvoru olejového čerpadla (114).

 O-kroužek přívodního otvoru olejového čerpadla musí být při montáži vyměněn za nový.

66

Namontovat kryt olejového čerpadla (113) u klikové skříně.

 Nanést těsnicí prostředek.

 Instalace krytu olejového čerpadla

*BA01.10-Y-1263-02B

Těsnicí hmota Loctite 5970, 50 ml

*BR00.45-Z-1013-01A

 Dosedací plocha olejového čerpadla na klikové skříni (těsnivo)

*BF18.00-Y-1002-01A

67

Namontovat nový radiální hřídelový těsnicí kroužek na přední část klikového hřídele pomocí speciálního nástroje ovladač unašeče (206).

 Trn

*904589021500

68

Namontovat olejové sítko (111) s novým těsněním utažením šroubů u krytu olejového čerpadla.

 Olejové sítko u krytu olejového čerpadla

*BA01.10-Y-1264-02B

69

Namontovat vodítko olejové měrky (110) a držák sítka a utáhnout šrouby u klikové skříně.

 Utažení šroubů konzoly sítka na klikové skříni

*BA01.10-Y-1265-02B

70

Namontovat nosnou trubkovou konzolu olejového sítka (109) utažením šroubů u olejového sítka, resp. u klikové skříně.

71

Namontovat olejovou vanu (108).

 Před montáží nanést těsnicí prostředek.
Po montáži otočit agregát motoru v upínacím stojanu motoru.

 Instalace olejové vany

*BA01.10-Y-1268-02B

Těsnicí hmota Loctite 5970, 50 ml

*BR00.45-Z-1013-01A

 Dosedací plocha olejového čerpadla na klikové skříni (těsnivo)

*BF18.00-Y-1004-01A

72

Montáž hlavy válců.

AR01.30-Y-5800A

73

Namontovat elektrické konektory, snímače a spínače.

AR15.00-Y-0861A

74

Namontovat periferie motoru.

AR01.10-Y-2404A

75

Namontovat motor do vozidla.

Motor 400.954/956 v typu 831.247

AR01.10-Y-2400A

Motor 400.951 v typu 400.241/243

AR01.10-Y-2400B

 Motor

Číslo

Název

Motor 400.950/951 v typu 400.204/207/212/216/231/241/243/262/281
Motor 400.954/956 v typu 831.247

BA01.10-Y-1104-02B

Kryt setrvačníku u klikové skříně

Nm

50

 Motor

Číslo

Název

Motor 400.950/951 v typu 400.204/207/212/216/231/241/243/262/281
Motor 400.954/956 v typu 831.247

BA01.10-Y-1201-02B

Víko hlavního ložiska klikové skříně

Fáze 1

Nm

30

Fáze 2

Nm

80

Fáze 3

Nm

155

Fáze 4

°

90

 Motor

Číslo

Název

Motor 400.950/951 v typu 400.204/207/212/216/231/241/243/262/281
Motor 400.954/956 v typu 831.247

BA01.10-Y-1203-02B

Šrouby u spojovací tyče

Fáze 1

Nm

10

Fáze 2

Nm

45

Fáze 3

°

90

 Motor

Číslo

Název

Motor 400.950/951 v typu 400.204/207/212/216/231/241/243/262/281
Motor 400.954/956 v typu 831.247

BA01.10-Y-1256-02B

Záslepky s podložkou u klikové skříně na přední straně

Nm

6010

 Motor

Číslo

Název

Motor 400.950/951 v typu 400.204/207/212/216/231/241/243/262/281
Motor 400.954/956 v typu 831.247

BA01.10-Y-1259-02B

Záslepky s podložkou u klikové skříně na zadní straně

Nm

405

 Motor

Číslo

Název

Motor 400.950/951 v typu 400.204/207/212/216/231/241/243/262/281
Motor 400.954/956 v typu 831.247

BA01.10-Y-1262-02B

Utažení krytu PTO

Nm

25

 Motor

Číslo

Název

Motor 400.950/951 v typu 400.204/207/212/216/231/241/243/262/281
Motor 400.954/956 v typu 831.247

BA01.10-Y-1263-02B

Instalace krytu olejového čerpadla

Nm

25

 Motor

Číslo

Název

Motor 400.950/951 v typu 400.204/207/212/216/231/241/243/262/281
Motor 400.954/956 v typu 831.247

BA01.10-Y-1264-02B

Olejové sítko u krytu olejového čerpadla

Nm

25

 Motor

Číslo

Název

Motor 400.950/951 v typu 400.204/207/212/216/231/241/243/262/281
Motor 400.954/956 v typu 831.247

BA01.10-Y-1265-02B

Utažení šroubů konzoly sítka na klikové skříni

Nm

50

 Motor

Číslo

Název

Motor 400.950/951 v typu 400.204/207/212/216/231/241/243/262/281
Motor 400.954/956 v typu 831.247

BA01.10-Y-1268-02B

Instalace olejové vany

Nm

25

 Objem plnění - (motor - OM-906 LA)

Číslo

Název

Motor 400.950 v typu 400.204/207/212/216/231
Motor 400.951 v typu 400.216/241/243/262/281
Motor 400.954/956 v typu 831.247

BF18.00-Y-1002-01A

Dosedací plocha olejového čerpadla na klikové skříni (těsnivo)

Tloušťka černého proužku 3-3,5 mm

g

15

 Objem plnění - (motor - OM-906 LA)

Číslo

Název

Motor 400.950 v typu 400.204/207/212/216/231
Motor 400.951 v typu 400.216/241/243/262/281
Motor 400.954/956 v typu 831.247

BF18.00-Y-1003-01A

Dosedací plocha setrvačníku na klikové skříni (těsnivo)

Tloušťka černého proužku 3-3,5 mm

g

34

 Objem plnění - (motor - OM-906 LA)

Číslo

Název

Motor 400.950 v typu 400.204/207/212/216/231
Motor 400.951 v typu 400.216/241/243/262/281
Motor 400.954/956 v typu 831.247

BF18.00-Y-1004-01A

Dosedací plocha olejového čerpadla na klikové skříni (těsnivo)

Tloušťka černého proužku 3-3,5 mm

g

40

Opravárenské prostředky

Číslo

Označení

Objednací číslo

BR00.45-Z-1013-01A

Těsnicí hmota Loctite 5970, 50 ml

A 003 989 98 20 10
