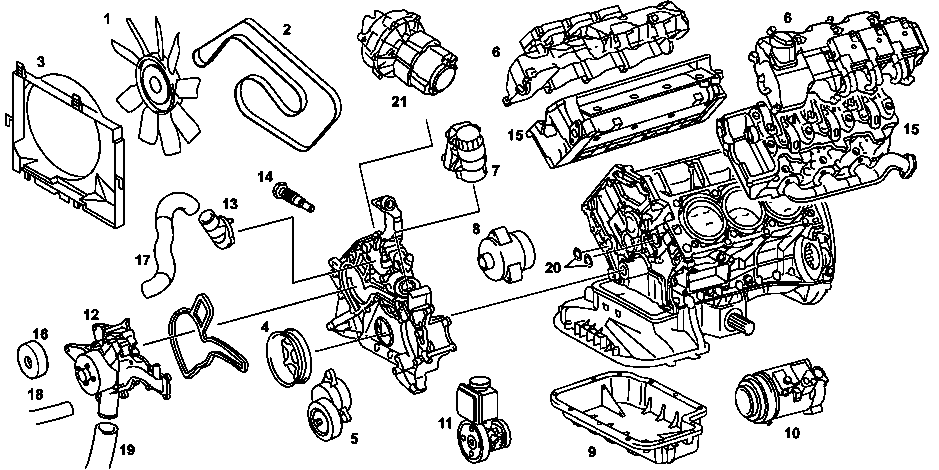

Demontáž, montáž víka rozvodů

AR01.40-P-8000V

Demontáž, montáž víka rozvodů

14.2.12

 

Demontáž, montáž



 Sada bitů Torx

*000589011000

 Vnější sada Torx

*001589760900

 Nebezpečí!

Nebezpečí exploze třaskavého plynu. Nebezpečí otravy a poleptání při požití akumulátorového elektrolytu. Nebezpečí poranění poleptáním očí a kůže kyselinou baterie nebo při zacházení s poškozenými olověnými kyselinovými bateriemi

Zákaz manipulace s ohněm, s otevřeným světlem, jiskřením a zákaz kouření. Používat ochranné rukavice, ochranný oděv a brýle určené pro práci s kyselinami. Akumulátorový elektrolyt doplňovat pouze do vhodných a příslušně označených nádrží.

AS54.10-Z-0001-01A

1

Odpojit ukostřovací kabel akumulátoru

 Akumulátor je uspořádán pod zadní sedačkovou lavicí.

AR54.10-P-0003A



Upozornění akumulátoru

Všechny TYPY

AH54.10-P-0001-01A

 Montáž: Po připojení ukostřovacího kabelu načíst chybovou paměť, nakódovat rádio a normovat spouštěč okna.

Vozidla s nezávislým vytápěním: Nastavit čas nezávislého vytápění vozu.

2

Demontovat obložení motorového prostoru.

AR61.20-P-1105AB

 Nebezpečí

Nebezpečí poranění kůže a očí opařením vystřikující, horkou chladicí kapalinou. Nebezpečí otravy při požití chladicí kapaliny

Chladicí systém otevírat pouze při teplotě chladicí kapaliny pod 90 °C. Víčko pomalu povolovat a odpustit přetlak. Chladicí kapalinu nenalévat do nádobek pro nápoje.

Použít ochranné rukavice, ochranný oděv a ochranné brýle.

AS20.00-Z-0001-01A

3

Vypustit chladicí kapalinu u chladiče

AR20.00-P-1142HA

4

Demontovat kryt motoru

5

Demontovat větrák s viskózní spojkou (1)

 Pravý závit!

AR20.40-P-5660C

6

Demontovat kryt větráku (3)

7

Nasadit ochrannou desku pro chladič/kondenzátor



Ochranná deska pro chladič/kondenzátor

WF58.50-P-0110-01A

8

Demontovat vícedrážkový klínový řemen (2)

AR13.22-P-1202BA

9

Demontovat víko hlavy válců (6)

AR01.20-P-5014B

10

Demontovat hlavy válců (15)

AR01.30-P-5800BA

11

Demontovat vedení chladicí kapaliny (18, 19) na čerpadle chladicí kapaliny (12)

12

Odpojit vedení chladicí kapaliny (17) na tělese termostatu (13)

13

Demontovat spodní díl olejové vany (9)

AR01.45-P-7555VA

14

Demontovat těleso olejového filtru (7) s výměníkem tepla olej/chladící kapalina

AR18.20-P-3471BA

15

Demontovat napínací ústrojí vícedrážkového klínového řemene (5)

AR13.25-P-3200BA



*BA13.25-P-1001-01M

16

Demontovat tlumič kmitů (4)

AR03.30-P-1600CA

17

Odšroubovat chladicí kompresor (10)

 Odložit s připojenými vedeními stranou.



*BA83.55-P-1001-01A

18

Odšroubovat čerpadlo posilovače řízení (11) s nádržkou

 Odložit s připojenými vedeními stranou.



*BA46.30-P-1010-01A

19

Demontovat vodicí kladku (16) na čerpadle chladicí kapaliny (12)

 Plastové víko odebrat z vodicí kladky.



*BA20.10-P-1001-01M

20

Demontovat vzduchové čerpadlo (21)

AR14.30-P-7251A

21

Odpojit elektrické vedení od snímače teploty
chladicí kapaliny (B11/3)

22

Odšroubovat šrouby víka rozvodů

 Montáž: Na šrouby (šipky) nanést těsnicí hmotu, při tom dodržet šroubový plán víka rozvodů: 

*BR00.45-Z-1013-01A

Šroubovací schéma víka rozvodů

AR01.40-P-8000-01B



*BA01.40-P-1001-01C



*BA01.40-P-1002-01C

23

Sejmout víko rozvodů

 Montáž: U nového víka rozvodů nejsou vyříznuty upevňovací závity pro čerpadlo chladicí kapaliny, napínač řemene a pro čerpadlo posilovače řízení.

Proto musí být u nového víka rozvodů, při upevňování čerpadla chladicí kapaliny, napínače řemene a čerpadla posilovače řízení, použity nové samořezné šrouby.

U nepředříznutých závitů dodržet utahovací moment.



*BA20.10-P-1001-01M



*BA13.25-P-1001-01M



*BA46.30-P-1010-01A

*BR00.45-Z-1013-01A



Upozornění k nanesení těsnicího prostředku víka rozvodů

Motor 112, 113

AH01.40-P-1000-01B

 Montáž: Dbát na to, aby se těsnicí prostředek nedostal do olejových kanálů.

Nepoškodit těsnění hlavy válců.

Vyměnit těsnicí kroužky skříně rozvodů (19) za nové.

24

Vyměnit přední radiální těsnicí kroužek klikového hřídele

AR03.20-P-3000BA

25

Montáž se provádí v obráceném pořadí

 Nebezpečí!

Nebezpečí úrazu při samovolném rozjetí vozidla při běžícím motoru. Nebezpečí poranění pohmožděním a popálením při výkonech prováděných během startování nebo při běžícím motoru

Zajistit vozidlo proti samovolnému rozjetí.
Nosit pouze zapnutý a přiléhavý pracovní oděv.
Nedotýkat se horkých nebo rotujících částí.

AS00.00-Z-0005-01A

26

Zkontrolovat těsnost při běžícím motoru

27

Zkontrolovat těsnost chladicího systému

Nejprve motor uvést do provozní teploty.

AR20.00-P-1010HA

Číslo

Název

Motor
112 kromě 112.951/
976

Motor
112.951/
976

BA01.40-P-1001-01C

Víko rozvodů u bloku válců

Nm

20

20

BA01.40-P-1002-01C

Šroub hlavy válců k víku rozvodů

Nm

20

20

Číslo

Název

Motor
112.910/911/912/913/914/915/
916/917/920/
921/922/923/
940/941/942/
943/944/945/
946/947/949/
953/954/955/
960/961/970/
972/973/975

BA13.25-P-1001-01M

Samořezný šroub napínače řemene u víka rozvodů

Závit nepředříznutý

Nm

35

Závit předříznutý

Nm

25

Číslo

Název

Motor 112.910/911/912/913/914/915/
916/917/920/
921/922/923/
940/941/942/
943/944/945/
946/947/949/
953/954/955/
960/961/970/
972/973/975

BA20.10-P-1001-01M

Samořezný šroub čerpadla chladicí kapaliny u skříně rozvodu

Závit nepředříznutý

M6

Nm

14

Závit nepředříznutý

M8

Nm

35

Závit předříznutý

M6

Nm

10

Závit předříznutý

M8

Nm

25

Číslo

Název

Typ 210.061/062/063/
065/070/074/
081/082/083/
261/262/263/
265/270/274/
281/282/283/
663

BA46.30-P-1010-01A

Samořezný šroub čerpadla posilovače řízení u skříně rozvodu

Závit nepředříznutý

Nm

35

Závit předříznutý

Nm

20

Číslo

Název

Motor
112, 113
v typu 202, 208, 210

BA83.55-P-1001-01A

Šroub kompresoru klimatizace u držáku

Nm

20

Číslo

Označení

Objednací číslo

BR00.45-Z-1013-01A

Těsnicí hmota Loctite 5970

A 003 989 98 20
