Posilovač řízení - kontrola hladiny oleje

AP46.00-P-4612CC

Posilovač řízení - kontrola hladiny oleje

14.09.2012

TYP

207 s MOTOREM 271, 272, 273, 276, 642, 651

kromě KÓDU 211 (Přímé řízení)

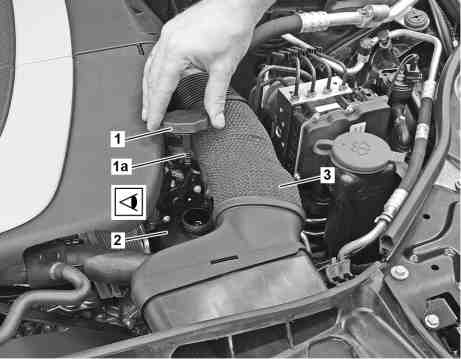

Vozidlo s motorem 271

1

Uzavírací víko

1a

Měrka oleje

2

Vyrovnávací nádržka

3

Kanál nasávaného vzduchu motoru

Vozidlo s motorem 272, 273

1

Uzavírací víko

1a

Měrka oleje

2

Vyrovnávací nádržka

3

Kanál nasávaného vzduchu motoru

Vozidlo s motorem 276

1

Uzavírací víko

1a

Měrka oleje

2

Vyrovnávací nádržka

Vozidlo s motorem 642

1

Uzavírací víko

1a

Měrka oleje

2

Vyrovnávací nádržka

Vozidlo s motorem 651

1

Uzavírací víko

1a

Měrka oleje

2

Vyrovnávací nádržka



Demontovat

 Nebezpečí!

Nebezpečí poranění kůže a očí hydraulickou kapalinou vystřikující vlivem vysokého tlaku. Nebezpečí otravy při požití hydraulické kapaliny

Před začátkem prací na hydraulickém systému uvést zařízení do beztlakého stavu. Používat ochranný oděv a ochranné brýle.

AS00.00-Z-0013-01A

1

Vypnout zapalování

2

Otevřít kapotu motoru



AR88.40-P-1000EW

3.1

Demontovat levý kanál nasávaného vzduchu motoru (3)

MOTOR 272, 273

3.2

Demontovat horní kryt motoru

MOTOR 642, 651


Odložit horní kryt motoru na čalouněnou podložku.
V opačném případě může dojít k jeho poškozením.

3.3

Demontovat přední kryt motoru

MOTOR 276


Odložit přední kryt motoru na čalouněnou podložku.
V opačném případě může dojít k jeho poškozením.

4

Sejmout uzavírací víko (1) z vyrovnávací nádržky (2) servořízení


Před otevřením hydraulického systému servořízení je nutné důkladně očistit okolí rozpojovacího místa.
V opačném případě mohou sebemenší nečistoty vést k chybným funkcím a poškozením hydraulických komponentů.

 Zatlačit uzavírací víko (1) směrem dolů a otočit o 90° doleva.

5

Otřít měrku oleje (1a) neroztřepeným hadříkem a uzavřít vyrovnávací nádržku (2) uzavíracím víkem (1)

 Zatlačit uzavírací víko (1) směrem dolů a otočit o 90° doprava.



Zkontrolovat

6

Sejmout uzavírací víko (1) a odečíst hladinu oleje na měrce oleje (1a)

 Sledovat teplotu oleje a značky na měrce oleje (1a). Hladina oleje musí být podle teploty oleje mezi značkami "MIN" a "MAX".

 Kvůli zamezení chybám měření držet měrku oleje (1a) kolmo.

Při příliš nízké hladině oleje:



Zjistit a odstranit příčinu na zvláštní zakázku.



Montáž

7

Uzavřít vyrovnávací nádržku (2) uzavíracím víkem (1)

8.1

Namontovat levý kanál nasávaného vzduchu motoru (3)

MOTOR 272, 273

8.2

Namontovat horní kryt motoru

MOTOR 642, 651

8.3

Namontovat přední kryt motoru

MOTOR 276

9

Zavřít kapotu motoru



AR88.40-P-1000EW
