拆卸/安装后排座椅后的装饰条

AR68.30-P-1460MEM

拆卸/安装后排座椅后的装饰条

07.04.2020

型号

167.9

带代码M036 (迈巴赫版)

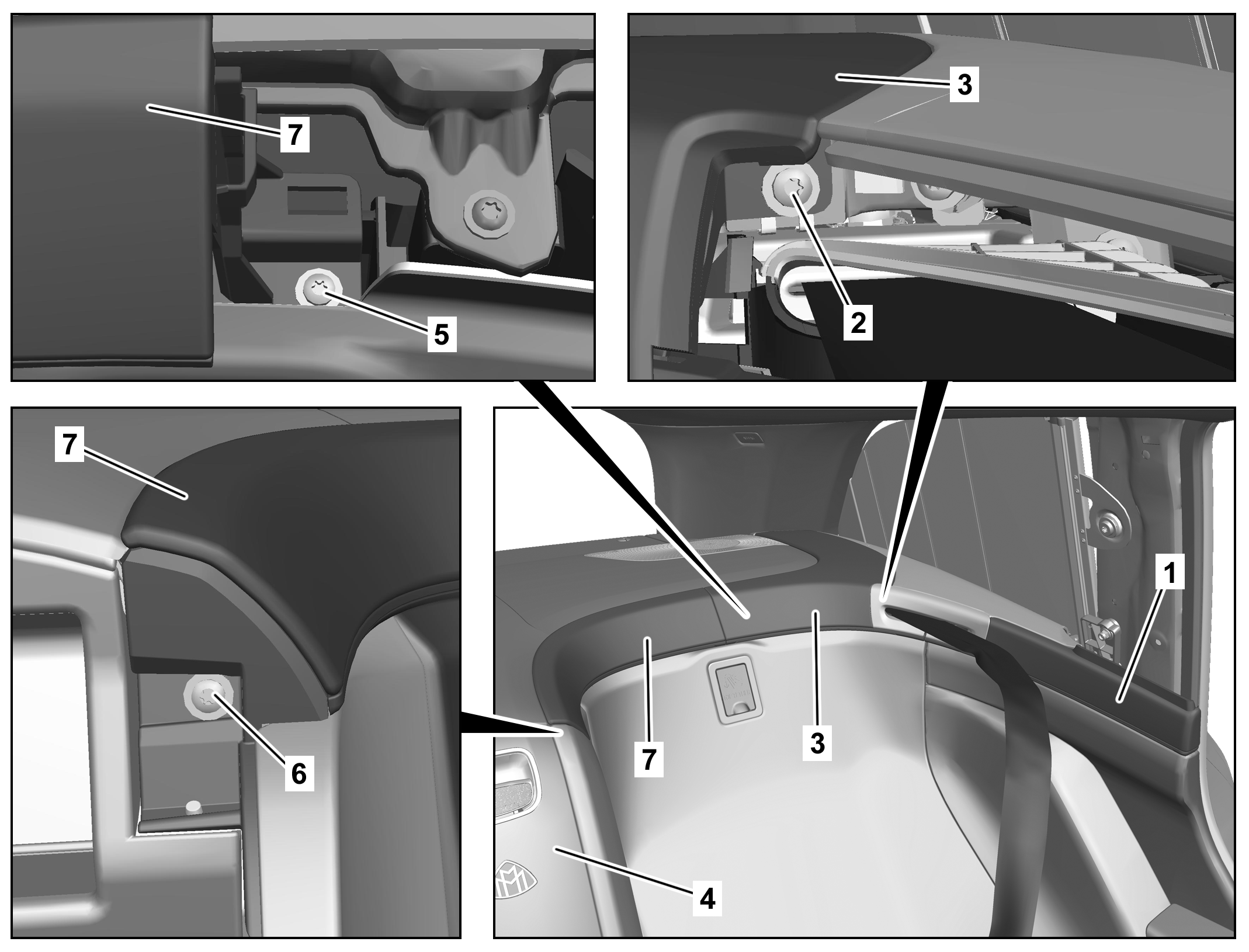

图示为车辆左侧，装配特别设计的独立后排座椅系统/代码 224

1

饰条

2

螺钉

3

饰条

4

储物箱盖

5

螺钉

6

螺钉

7

饰条

 

拆卸/安装

1

拆下 C 柱饰板。

AR68.30-P-4490MEX

2

将后座区中的座椅靠背调到最靠前位置。

3

松开饰条 (1)，断开环境氛围照明系统的电气连接器，然后拆下饰条 (1)。

 长楔子

*115589035900

4

拆下螺钉 (2)。

5

松开饰条 (3)，断开环境氛围照明系统的电气连接器，然后拆下饰条 (3)。

 长楔子

*115589035900

6.1

将储物箱盖 (4) 向下折叠。

型号 167.9
带代码224 (后排独立座椅设计)
带代码M036 (迈巴赫版)

6.2

向下折叠扶手。

型号 167.9
带代码M036 (迈巴赫版)
除了代码224 (后排独立座椅设计)

7

拆下螺钉 (5)。

 型号 167.9
带代码M036 (迈巴赫版)
除了代码224 (后排独立座椅设计)
饰条 (7) 通过车辆左侧和右侧上各一个螺钉 (5) 固定。
拆下车辆两侧的饰条（1、3），以接近螺钉 (5)。

8

拆下螺钉 (6)。

型号 167.9
带代码224 (后排独立座椅设计)
带代码M036 (迈巴赫版)

9

拆下后座区中安全带下部的安全带端部配件。

型号 167.9
带代码M036 (迈巴赫版)
除了代码224 (后排独立座椅设计)

AR91.40-P-0683MEM

10

松开饰条 (7)，断开环境氛围照明系统的电气连接器，然后拆下饰条 (7)。

 型号 167.9
带代码M036 (迈巴赫版)
除了代码224 (后排独立座椅设计)
饰条 (7) 左右两侧各有一个电气连接器。

 长楔子

*115589035900

11

按照相反的顺序进行安装。
