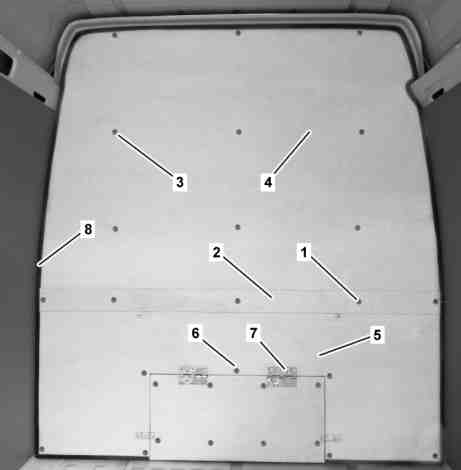

1 | 螺钉 |
2 | 护盖 |
3 | 螺钉 |
4 | 护盖 |
5 | 护盖 |
6 | 螺钉 |
7 | 铰链 |
8 | 护边 |
D68.30-2476-12
注意危险！ | 吸入粘合剂蒸气或吞入粘合剂有导致中毒的风险。 粘合剂若接触到皮肤和眼睛有导致受伤的危险. | 穿戴防护面具, 防护手套和防护眼镜. 只能将粘合剂倒入适当且正确标记的容器内. | |
注意危险！ | 在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的风险。 | 部件移动时, 肢体不能进入机器的工作范围. | |
| 拆卸 | ||
1 | 将乘客舱上部镶板从隔板上拆下 | 拆卸镶板 (4) 时. | |
2 | 将乘客舱中的整个镶板从隔板上拆下 | 拆卸镶板 (5) 时. | |
3 | 松开螺栓 (1) 并拆下镶板 (2) | ||
4 | 松开螺栓 (3) 并拆下镶板 (4) | 拆卸镶板 (4) 时. | |
5 | 将铰链 (7) 上的螺栓从下部镶板 (5) 上旋开并拆下隔板风门 | 拆卸镶板 (5) 时. | |
6 | 松开螺栓 (6) 并拆下镶板 (5) | 拆卸镶板 (5) 时. | |
7 | 用刀子将镶板 (4) 或镶板 (5) 从乘客舱切除 | 将镶板 (4) 或镶板 (5) 粘合到隔板上.必须有助手协助. | |
8 | 切除剩余的胶珠并去除松动的粘合材料 | ||
| 安装 | ||
9 | 切开胶筒末端并用压缩空气枪将粘合材料均匀地涂抹在隔板上 | 涂抹胶珠, 直至高度约 5 毫米到 7 毫米. | |
BETAMATE 1100N, 310 ml/筒 | |||
10 | 将镶板 (4) 或镶板 (5) 安装到隔板上 | 必须有助手协助. | |
11 | 用螺栓 (3) 或螺栓 (6) 牢固地固定镶板 (4) 或镶板 (5) | 确保正确安装护边 (8). | |
12 | 安装隔板风门 | 如果镶板 (5) 已经拆下. | |
13 | 用螺栓 (1) 牢固地固定镶板 (2) | 确保正确安装护边 (8). | |
14 | 安装乘客舱中的整个镶板 | 如果镶板 (5) 已经拆下. | |
15 | 安装乘客舱中的上部镶板 | 如果镶板 (4) 已经拆下. | |
